Diagramme¶

Das Modul Diagramme ermöglicht es Ihnen, visuelle Architekturdiagramme mit einem eingebetteten DrawIO-Editor zu erstellen -- vollständig integriert mit Ihrem Karteninventar. Ziehen Sie Karten auf die Leinwand, verbinden Sie sie mit Beziehungen, navigieren Sie durch Hierarchien und färben Sie nach beliebigen Attributen ein -- das Diagramm bleibt mit Ihren EA-Daten synchronisiert.

Diagramm-Galerie

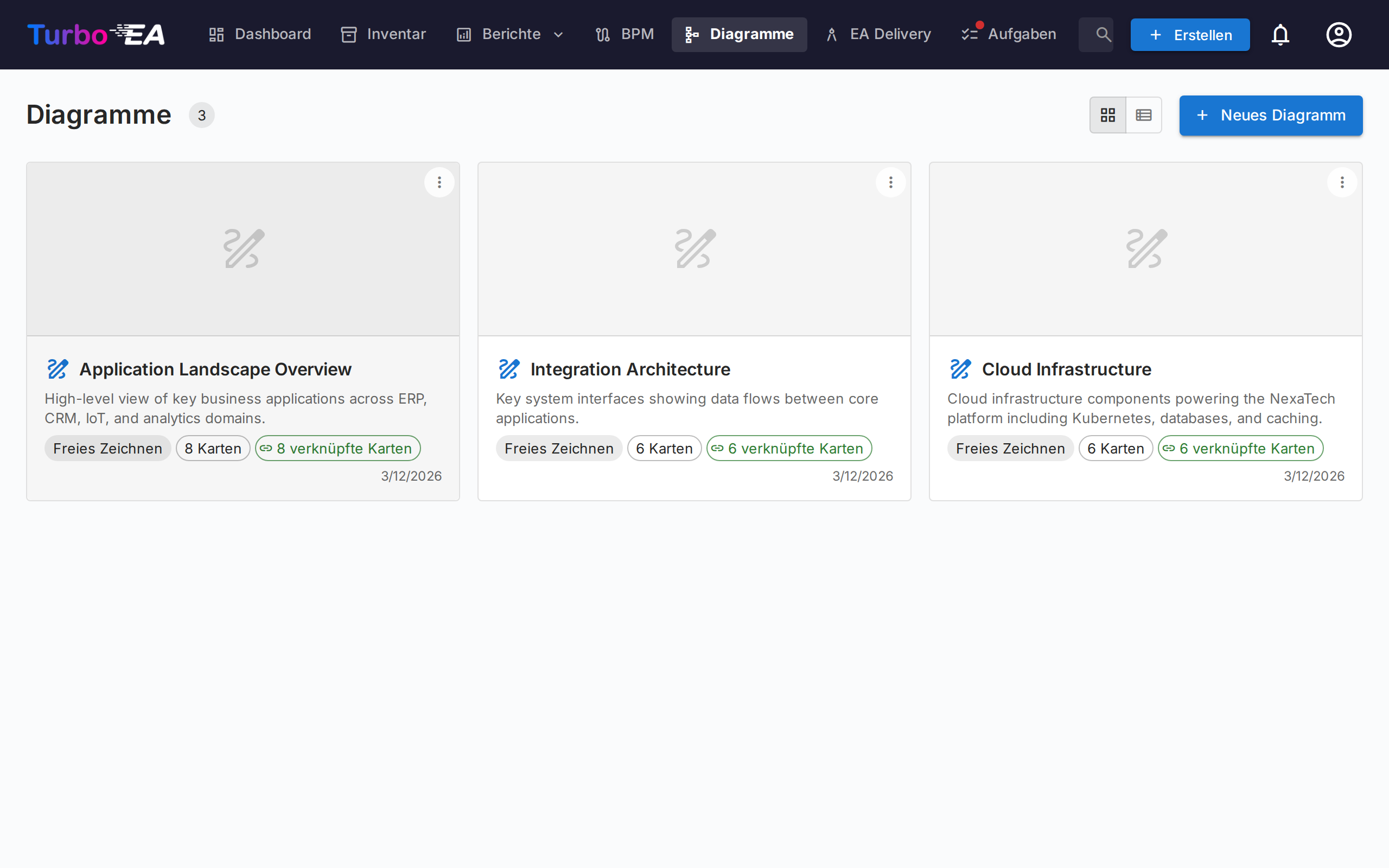

Diagramm-Galerie¶

Die Galerie listet jedes Diagramm als kompakte Karte mit Vorschaubild, Name, Autor und der Anzahl der referenzierten Karten auf. Erstellen, Öffnen, Details bearbeiten, organisieren oder Löschen Sie jedes Diagramm.

Diagramme finden¶

Filter-Seitenleiste — die linke Leiste schränkt die Galerie auf Alle Diagramme, Von mir erstellt oder Ihre Favoriten ein. Mit dem Pfeil lässt sie sich zu einer schmalen Leiste einklappen; auf kleinen Bildschirmen öffnet die Schaltfläche Filter sie als eingeblendetes Panel.
Suche — das Suchfeld findet Diagramme anhand ihres Namens, ihres Autors und der Namen der darin gezeichneten Karten, sodass Sie ein Diagramm anhand seines Inhalts finden können.
Sortierung — nach zuletzt aktualisiert, zuletzt erstellt oder Name.
Favoriten — klicken Sie auf den Stern einer Karte, um sie zu Ihren persönlichen Favoriten hinzuzufügen; der Filter Favoriten zeigt sie alle an.

Gruppen¶

Gruppieren Sie zusammengehörige Diagramme in Gruppen — gemeinsame, arbeitsbereichsweite Etiketten. Ein Diagramm kann gleichzeitig zu mehreren Gruppen gehören. In der Kartenansicht zeigt die Galerie jede Gruppe als einklappbare Überschrift; nicht zugeordnete Diagramme erscheinen unter Nicht gruppiert.

Verwenden Sie Gruppen verwalten in der Seitenleiste, um Gruppen zu erstellen, umzubenennen, umzufärben oder zu löschen.
Verwenden Sie Zu Gruppen hinzufügen… im Menü eines Diagramms, um es in eine oder mehrere Gruppen einzuordnen (Sie können dabei direkt eine neue Gruppe erstellen).
Die Auswahl einer Gruppe in der Seitenleiste filtert die Galerie auf genau diese Gruppe.

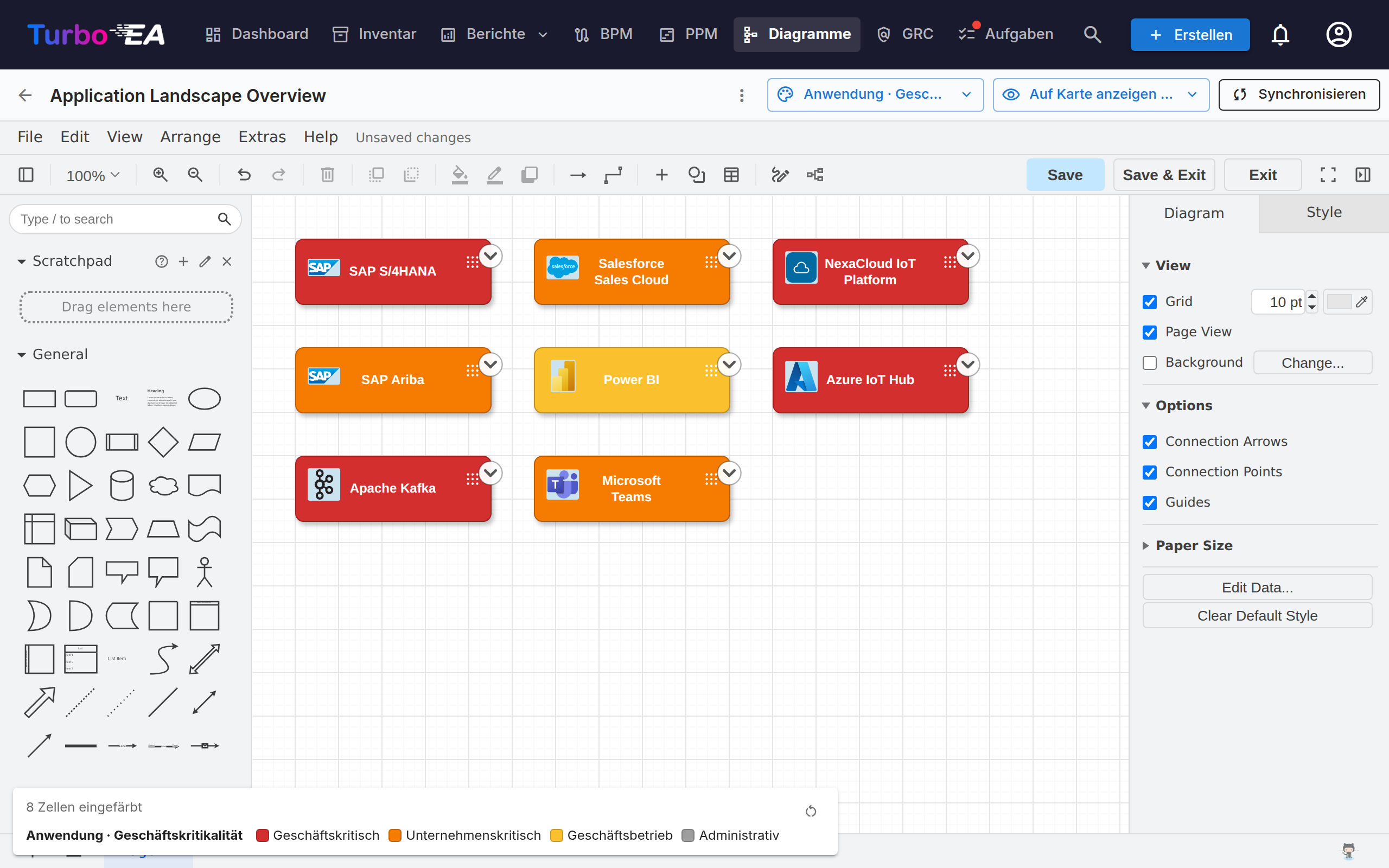

Der Diagramm-Editor¶

Beim Öffnen eines Diagramms startet der DrawIO-Editor im Vollbildmodus in einem Same-Origin-iframe. Die native DrawIO-Symbolleiste steht für Formen, Verbinder, Text und Layout zur Verfügung -- jede Turbo-EA-Aktion ist über das Rechtsklick-Kontextmenü, die Sync-Schaltfläche in der Symbolleiste und das Chevron-Overlay über jeder Karte erreichbar.

Karten einfügen¶

Verwenden Sie den Dialog Karten einfügen (aus der Symbolleiste oder dem Kontextmenü), um Karten zur Leinwand hinzuzufügen:

Typen-Chips mit Live-Zählern in der linken Spalte filtern die Ergebnisse.
Suchen Sie rechts nach Namen; jede Zeile hat ein Kontrollkästchen.
Ausgewählte einfügen fügt die markierten Karten als Raster ein; Alle einfügen fügt jede Karte ein, die dem aktuellen Filter entspricht (mit Bestätigung ab 50 Ergebnissen).

Derselbe Dialog öffnet sich im Einzelauswahlmodus für Verknüpfte Karte ändern und Mit bestehender Karte verknüpfen.

Jede Karte auf der Arbeitsfläche zeigt ihr Kartentyp-Symbol als kleines weißes Glyph in der oberen linken Ecke, neben der Typfarbe — der Typ einer Karte wird also sowohl durch Symbol als auch durch Farbe vermittelt. Das entspricht den in der gesamten Anwendung verwendeten Symbolen und verbessert die Lesbarkeit für farbenblinde Benutzer. Das Symbol erscheint auf ab jetzt eingefügten Karten. Um Symbole zu Karten hinzuzufügen, die bereits auf einem älteren Diagramm liegen, klicken Sie in der Editor-Symbolleiste auf Kartentyp-Symbole anwenden.

Rechtsklick-Aktionen¶

Synchronisierte Karten: Karte öffnen, Verknüpfte Karte ändern, Karte trennen, Aus Diagramm entfernen.
Einfache Formen / nicht verknüpfte Zellen: Mit bestehender Karte verknüpfen, In Karte umwandeln (behält die Geometrie und macht aus der Form eine ausstehende Karte mit dem Form-Label), In Container umwandeln (verwandelt die Form in ein Swimlane, in dem andere Karten verschachtelt werden können).

Das Erweiterungsmenü¶

Jede synchronisierte Karte trägt ein kleines Chevron-Overlay. Ein Klick öffnet ein Menü mit drei Abschnitten, die jeweils in einem einzigen Roundtrip geladen werden:

Abhängigkeiten anzeigen -- Nachbarn über ausgehende oder eingehende Beziehungen, gruppiert nach Beziehungstyp mit Zählern. Jede Zeile ist ein Kontrollkästchen; bestätigen Sie mit Einfügen (N).
Drill-Down -- macht die aktuelle Karte zu einem Swimlane-Container mit ihren parent_id-Kindern verschachtelt. Wählen Sie welche Kinder einbezogen werden sollen oder Alle Kinder einbeziehen.
Roll-Up -- umschließt die aktuelle Karte und ausgewählte Geschwister (Karten mit gleicher parent_id) in einem neuen übergeordneten Container.

Zeilen mit Zähler = 0 sind ausgegraut, und Nachbarn oder Kinder, die bereits auf der Leinwand sind, werden automatisch übersprungen.

Eine ausgeklappte Karte zeigt ein −-Symbol zum erneuten Einklappen. Beim Einklappen werden die ausgeklappten Karten von der Leinwand entfernt — Turbo EA fragt daher vorher nach, wenn Sie eine davon verschoben oder umgestaltet haben; beim erneuten Ausklappen erscheinen sie genau dort wieder, wo Sie sie gelassen haben.

Hierarchie auf der Leinwand¶

Container entsprechen der parent_id einer Karte:

Eine Karte in einen gleichtypigen Container ziehen öffnet «Kind» als Kind von «Eltern» hinzufügen?. Ja stellt eine Hierarchie-Änderung in die Warteschlange; Nein lässt die Karte zurückspringen.
Eine Karte aus einem Container ziehen fragt nach dem Lösen (Setzen von parent_id = null).
Typenübergreifende Drops springen still zurück -- die Hierarchie ist auf Karten desselben Typs beschränkt.
Alle bestätigten Bewegungen landen im Bucket Hierarchie-Änderungen im Sync-Drawer mit Anwenden- und Verwerfen-Aktionen.

Karten aus dem Diagramm entfernen¶

Das Löschen einer Karte von der Leinwand wird als rein visuelle Geste behandelt -- «Ich möchte sie hier nicht sehen». Die Karte bleibt im Inventar; ihre verbundenen Beziehungs-Kanten verschwinden still mit ihr. Handgezeichnete Pfeile, die keine registrierten EA-Beziehungen sind, werden niemals automatisch entfernt. Die Archivierung ist Aufgabe der Inventar-Seite, nicht des Diagramms.

Kanten löschen¶

Das Entfernen einer Kante, die eine echte Beziehung trägt, öffnet «Beziehung zwischen QUELLE und ZIEL löschen?»:

Ja stellt die Löschung in den Sync-Drawer; Alle synchronisieren sendet das Backend-DELETE /relations/{id}.
Nein stellt die Kante an Ort und Stelle wieder her (Stil und Endpunkte erhalten).

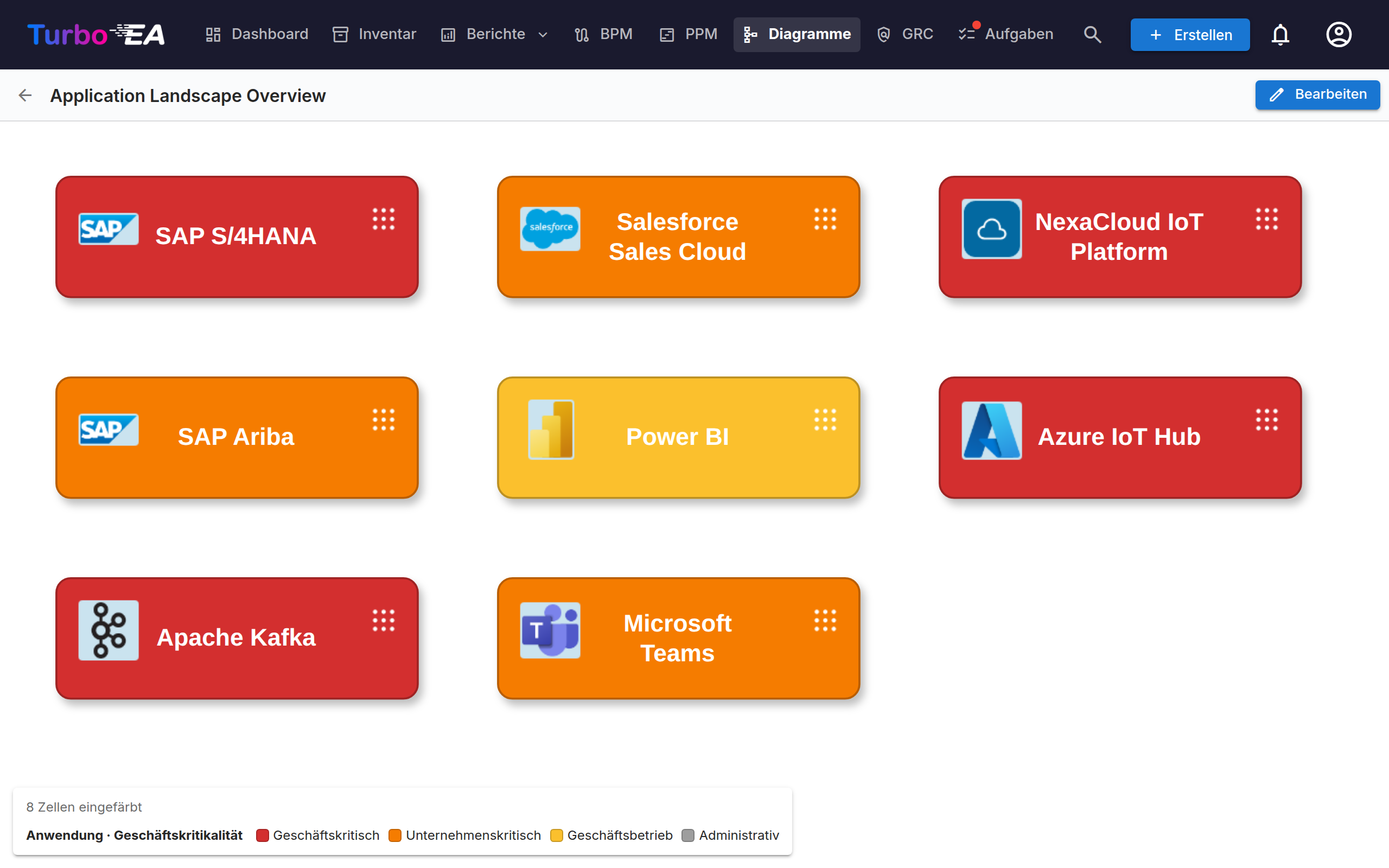

Ansichts-Perspektiven¶

Das Dropdown Ansicht in der Symbolleiste färbt jede Karte auf der Leinwand nach einem Attribut um:

Kartenfarben (Standard) -- jede Karte nutzt ihre Kartentyp-Farbe.
Genehmigungsstatus -- färbt nach genehmigt / ausstehend / defekt.
Feldwerte -- wählen Sie ein beliebiges Einzelauswahl-Feld der aktuell auf der Leinwand vorhandenen Kartentypen (z. B. Lebenszyklus, Status). Zellen ohne Wert fallen auf neutrales Grau zurück.

Eine schwebende Legende unten links auf der Leinwand zeigt die aktive Zuordnung. Die gewählte Ansicht wird mit dem Diagramm gespeichert.

Wie Beziehungskanten gezeichnet werden¶

Jede Turbo-EA-Beziehung sieht auf der Leinwand gleich aus, unabhängig davon, wie sie dorthin gelangt ist — von Hand mit der Beziehungsauswahl gezeichnet oder über + / das Erweiterungsmenü aus dem Inventar geholt:

Eine neutrale dunkelgraue Linie, nicht die Farbe der Karte am anderen Ende. Eine Kante ist eine Beziehung; sie nach Kartentyp einzufärben wiederholt nur, was der Knoten ohnehin schon sagt.
Eine Pfeilspitze am Zielende, sodass die Richtung auf einen Blick erkennbar ist, ohne das Verb zu lesen. Holen Sie eine Beziehung herein, die auf die erweiterte Karte zeigt, sitzt die Pfeilspitze am anderen Ende.
Das Verb liest sich in Pfeilrichtung. Da die Pfeilspitze das Ziel der Beziehung markiert, vervollständigt die Beschriftung stets den Satz Anfang → Verb → Ende. Eine Verbindung liest sich damit gleich, von welcher Karte aus Sie auch erweitert haben: Erweitern Sie eine Organisation, sehen Sie nutzt; erweitern Sie eine ihrer Anwendungen, steht bei den zurückkommenden Organisationen ebenfalls nutzt — nur zeigt der Pfeil in die andere Richtung.
Eine gestrichelte Linie, solange die Beziehung noch aussteht; sie wird durchgezogen, sobald sie ins Inventar übertragen wurde.

Anbieter und Konsument¶

Manche Beziehungen tragen eine Flussrichtung — allen voran die Verbindung zwischen einer Anwendung und einer Schnittstelle, bei der eine Anwendung die Schnittstelle bereitstellt und andere sie konsumieren. Legen Sie sie beim Zeichnen im Beziehungsdialog fest (oder nachträglich im Abschnitt Beziehungen der Karte), und die Pfeilspitze folgt dann den Daten statt der Beziehung:

Flussrichtung	Pfeilspitze
Anbieter (Quelle → Ziel)	zeigt auf die Schnittstelle
Konsument (Ziel → Quelle)	zeigt zurück auf die Anwendung
Bidirektional	Pfeilspitzen an beiden Enden

Das entspricht dem, was die Layered Dependency View bereits zeichnet, sodass Diagramm und Abhängigkeitsbericht übereinstimmen. Verbindungen ohne gesetzte Flussrichtung behalten den einfachen Beziehungspfeil — die Information muss im Modell stehen, bevor ein Diagramm sie zeigen kann.

Beziehungsbeschriftungen ausblenden¶

Jede Beziehungskante trägt ihr Verb — stellt bereit, nutzt, unterstützt. In einer dichten Landschaft wird das schnell mehr Rauschen als Information, daher bietet das Überlaufmenü ⋮ die Option Beziehungsbeschriftungen ausblenden (und einblenden, um sie zurückzuholen).

Das betrifft nur die Anzeige: Die Beziehung selbst bleibt unverändert, das Ausblenden ist also jederzeit rückgängig zu machen. Die Einstellung wird mit dem Diagramm gespeichert, sodass der schreibgeschützte Viewer, jedes veröffentlichte Diagramm sowie PNG-/SVG-Exporte genau dem entsprechen, was Sie eingerichtet haben. Danach gezeichnete Kanten folgen der aktuellen Einstellung. Selbst beschriftete Anmerkungskanten bleiben unberührt — betroffen sind nur Turbo-EA-Beziehungskanten.

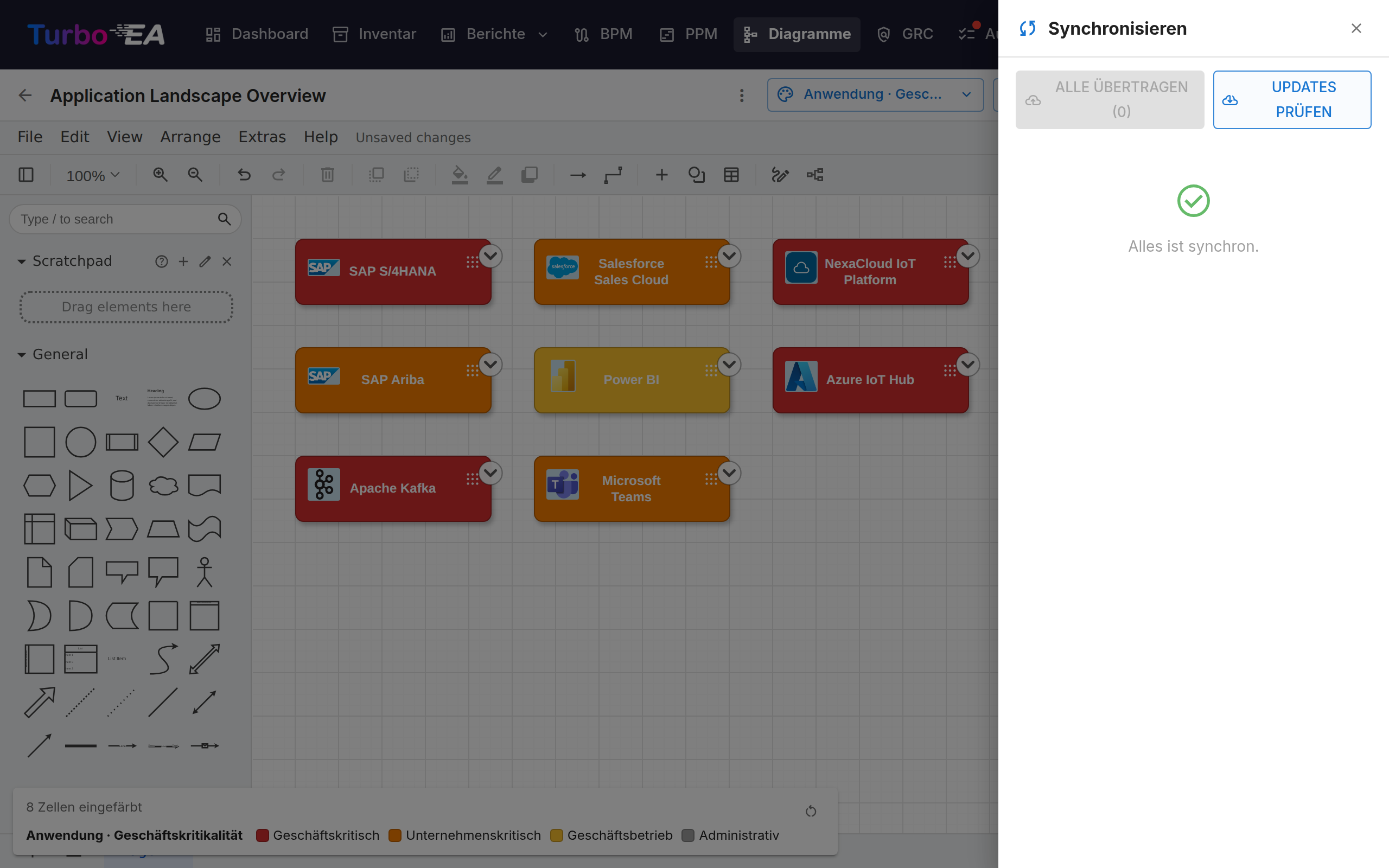

Sync-Drawer¶

Die Sync-Schaltfläche in der Symbolleiste öffnet den Seiten-Drawer mit allem, was für die nächste Synchronisierung in der Warteschlange steht:

Neue Karten -- in ausstehende Karten umgewandelte Formen, bereit zum Push ins Inventar.
Neue Beziehungen -- zwischen Karten gezeichnete Kanten, bereit zur Anlage im Inventar.
Entfernte Beziehungen -- von der Leinwand gelöschte Beziehungs-Kanten, in der Warteschlange für DELETE /relations/{id}. Im Inventar behalten setzt die Kante wieder ein.
Hierarchie-Änderungen -- bestätigte Drag-In- / Drag-Out-Container-Bewegungen, in der Warteschlange als parent_id-Aktualisierungen.
Inventar geändert -- Änderungen, die seit dem Speichern des Diagramms im Inventar vorgenommen wurden, bereit zur Übernahme auf die Leinwand. Jede Zeile bietet die passende Aktion, und Alle übernehmen löst alle Zeilen auf einmal:
- eine umbenannte Karte -- Update übernehmen schreibt die Zellbeschriftung neu;
- eine gelöschte oder archivierte Karte -- Vom Diagramm entfernen nimmt die Zelle (samt ihrer Kanten) von der Leinwand;
- eine gelöschte Relation -- Kante vom Diagramm entfernen nimmt die veraltete Kante von der Leinwand;
- eine Relation mit geänderter Flussrichtung -- Update übernehmen richtet die Pfeilspitze nach dem Inventar aus.

Turbo EA prüft bei jedem Öffnen eines Diagramms automatisch auf Inventaränderungen -- ein blaues Badge auf der Sync-Schaltfläche der Symbolleiste zählt die zu prüfenden Änderungen. Nichts wird ohne Ihre Bestätigung angewendet; das Badge lädt nur in die Seitenleiste ein. Die Schaltfläche Updates prüfen in der Seitenleiste führt dieselbe Prüfung bei Bedarf erneut aus.

Die Sync-Schaltfläche der Symbolleiste zeigt eine pulsierende «N unsynchron»-Pille, sobald ausstehende Arbeit existiert. Das Verlassen des Tabs mit nicht synchronisierten Änderungen löst eine Browser-Warnung aus, und die Leinwand wird alle fünf Sekunden im lokalen Speicher gespeichert, damit ein versehentlicher Refresh beim erneuten Öffnen wiederhergestellt werden kann.

Diagramme mit Karten verknüpfen¶

Diagramme können von der Registerkarte Ressourcen einer Karte aus mit jeder beliebigen Karte verknüpft werden (siehe Karten-Details). Wenn ein Diagramm mit einer Initiative-Karte verknüpft ist, erscheint es auch im Modul EA Delivery zusammen mit SoAW-Dokumenten.

Ein Diagramm außerhalb von Turbo EA teilen¶

Ein Diagramm kann als schreibgeschützter Link veröffentlicht werden, der sich ohne Anmeldung öffnet — so lässt es sich in eine Wiki-Seite wie Confluence einbetten.

Öffnen Sie in der Galerie das ⋮-Menü des Diagramms und wählen Sie Teilen / einbetten…. Das Veröffentlichen erfordert die Berechtigung Diagramme veröffentlichen, die getrennt von der Bearbeitungsberechtigung vergeben wird — eine Administratorin erteilt sie bewusst.

Der Dialog bietet zwei Optionen und zwei Zeichenfolgen zum Kopieren:

Jeder mit dem Link — keine Anmeldung. Behandeln Sie den Link wie ein Passwort: Wer ihn weitergeleitet bekommt, kann das Diagramm sehen.
Nur angemeldete Personen — Besucher authentifizieren sich über Ihren Identitätsanbieter, optional beschränkt auf bestimmte E-Mail-Domains. Es wird kein Turbo-EA-Konto für sie angelegt.

Die veröffentlichte Seite zeigt nur das Bild. Sie lässt sich verschieben und zoomen, es gibt jedoch keinen Absprung zu Kartendetails, und die Kartenkennungen hinter den Formen werden entfernt, bevor das Diagramm den Server verlässt. Das Deaktivieren der Veröffentlichung wirkt sofort, auch für Personen, die gerade zusehen. Ein späteres erneutes Veröffentlichen stellt denselben Link wieder her, sodass bereits eingefügte URLs weiter funktionieren.

Für das Einbetten ist ein Administrationsschritt nötig

Aus Sicherheitsgründen darf keine andere Website Turbo EA in einen Frame einbetten, sofern eine Administratorin es nicht erlaubt. Setzen Sie TURBO_EA_EMBED_ALLOWED_ORIGINS in .env auf die Websites, die Diagramme einbetten dürfen, und starten Sie den Stack neu:

TURBO_EA_EMBED_ALLOWED_ORIGINS=https://ihrunternehmen.atlassian.net

Bis dahin funktionieren veröffentlichte Links weiterhin beim direkten Aufruf — sie können lediglich nicht von einer anderen Website eingebettet werden.

In Confluence einbetten¶

Veröffentlichen Sie das Diagramm und kopieren Sie den Einbettungscode aus dem Teilen-Dialog.
Bitten Sie eine Administratorin, Ihre Confluence-Basis-URL zu TURBO_EA_EMBED_ALLOWED_ORIGINS hinzuzufügen.
Fügen Sie in Confluence ein HTML-Makro ein (oder Iframe / HTML include, je nachdem, was Ihre Instanz zulässt) und setzen Sie den Einbettungscode ein.

Erlaubt Ihr Confluence keine HTML-Makros, fügen Sie stattdessen den einfachen Link ein — er öffnet dieselbe Ansicht in einem neuen Tab.
