Berechnungen¶

Die Berechnungen-Funktion (Admin > Metamodell > Berechnungen-Tab) ermöglicht es Ihnen, Formeln zu definieren, die Feldwerte automatisch berechnen, wenn Karten gespeichert werden. Dies ist leistungsstark zur Ableitung von Metriken, Bewertungen und Aggregationen aus Ihren Architekturdaten.

Funktionsweise¶

Ein Administrator definiert eine Formel, die auf einen bestimmten Kartentyp und ein Feld abzielt
Wenn eine Karte dieses Typs erstellt oder aktualisiert wird, wird die Formel automatisch ausgeführt
Das Ergebnis wird in das Zielfeld geschrieben
Das Zielfeld wird auf der Kartendetailseite als schreibgeschützt markiert (Benutzer sehen ein «Berechnet»-Badge)

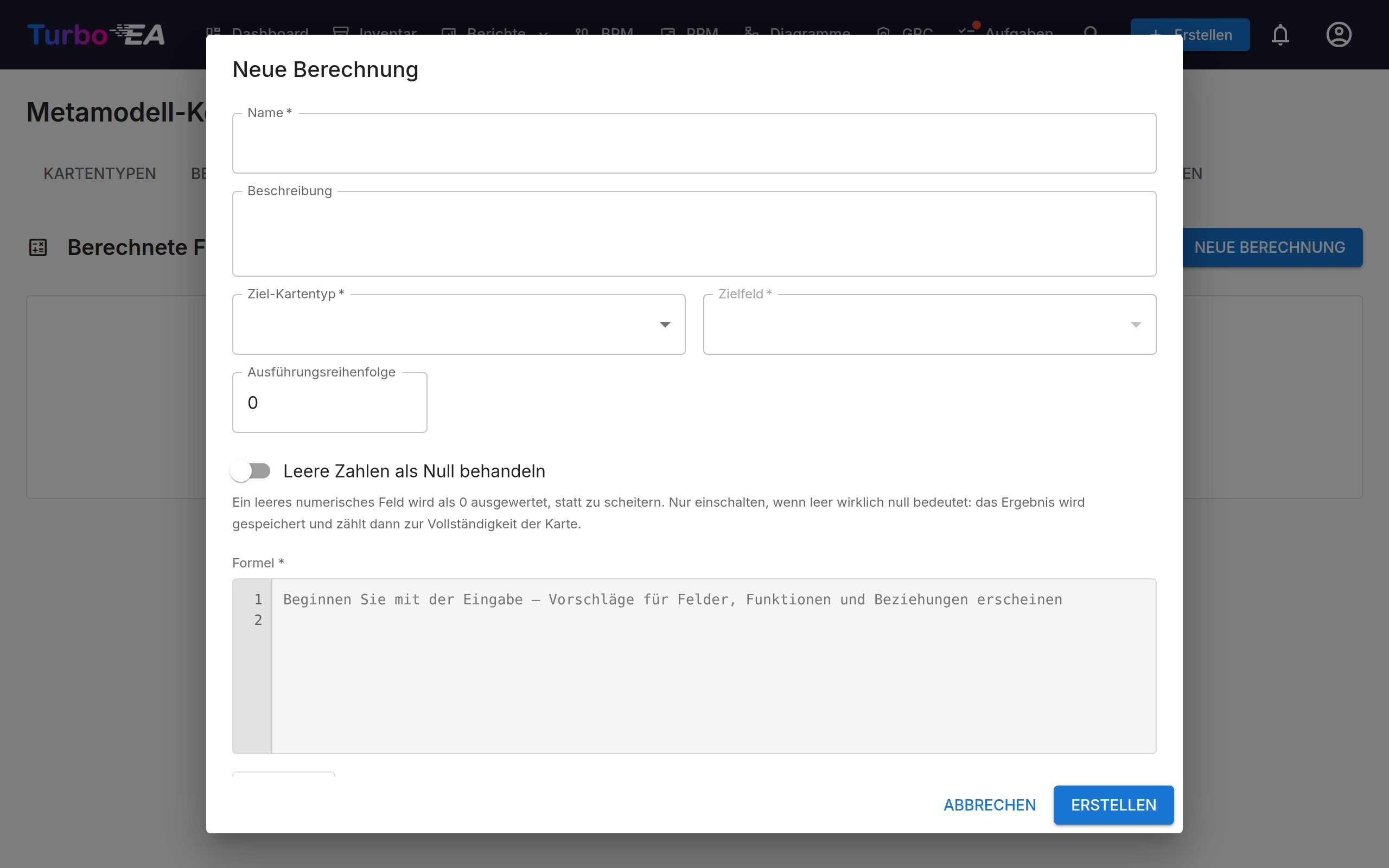

Eine Berechnung erstellen¶

Klicken Sie auf + Neue Berechnung und konfigurieren Sie:

Feld	Beschreibung
Name	Beschreibender Name für die Berechnung
Zieltyp	Der Kartentyp, auf den diese Berechnung angewendet wird
Zielfeld	Das Feld, in dem das Ergebnis gespeichert wird
Formel	Der auszuwertende Ausdruck (siehe Syntax unten)
Ausführungsreihenfolge	Reihenfolge der Ausführung, wenn mehrere Berechnungen für denselben Typ existieren (niedrigere Zahl wird zuerst ausgeführt)
Aktiv	Die Berechnung aktivieren oder deaktivieren

Formelsyntax¶

Formeln verwenden eine sichere, sandboxed Ausdruckssprache. Sie können die Felder der aktuellen Karte, verwandte und untergeordnete Karten, die übergeordnete Karte sowie Lebenszyklusdaten referenzieren.

Verwenden Sie den Feldschlüssel, nicht die Feldbezeichnung

Felder werden über ihren Schlüssel referenziert, üblicherweise in camelCase (costTotalAnnual), nicht über die auf der Karte angezeigte Bezeichnung (Jährliche Gesamtkosten). Ein nicht existierender Name wird zu None aufgelöst, und jede Rechenoperation auf None scheitert mit einem generischen Auswertungsfehler.

Den Schlüssel finden Sie unter Admin > Metamodell > (Kartentyp), indem Sie das Feld öffnen und seinen Schlüssel ablesen. Einfacher: Im Formeleditor listen die Chips unterhalb des Formelfelds data.<schlüssel> für jedes Feld des ausgewählten Typs auf, und die Eingabe von data. öffnet die Autovervollständigung.

Kontextvariablen¶

Variable	Beschreibung	Beispiel
`data.<feldSchlüssel>`	Beliebiges benutzerdefiniertes Feld der aktuellen Karte, über seinen Schlüssel	`data.costTotalAnnual`
`data.name`, `data.description`, `data.status`, `data.subtype`, `data.approval_status`, `data.reference`	Eingebaute Karteneigenschaften	`data.subtype`
`data.lifecycle.<phase>`	Lebenszyklusdaten, wobei die Phase `plan`, `phaseIn`, `active`, `phaseOut` oder `endOfLife` ist	`data.lifecycle.endOfLife`
`relations.<beziehungstypSchlüssel>`	Array der über diesen Beziehungstyp verknüpften Karten, in beide Richtungen	`relations.relAppToITC`
`relation_count.<beziehungstypSchlüssel>`	Anzahl der über diesen Beziehungstyp verknüpften Karten	`relation_count.relAppToITC`
`children`	Array der direkten untergeordneten Karten (hierarchische Typen)	`SUM(PLUCK(children, "attributes.costTotalAnnual"))`
`children_count`	Anzahl der direkten untergeordneten Karten	`children_count`
`parent`	Die übergeordnete Karte (Objekt mit `id`, `name`, `type`, `subtype`, `attributes`) oder `None` bei einer Wurzelkarte	`IF(parent, parent.attributes.businessCriticality, data.businessCriticality)`
`hierarchy_level`	Tiefe der aktuellen Karte in ihrer Eltern-Kind-Hierarchie (`1` = Wurzel, nicht begrenzt). `1` für nicht-hierarchische Kartentypen	`hierarchy_level * 10`

Der Beziehungstyp-Schlüssel ist der Schlüssel aus Admin > Metamodell > Beziehungen, zum Beispiel relAppToITC oder relInitiativeToApp. Die Richtung spielt keine Rolle: Eine Karte findet einen Beziehungstyp unter demselben Schlüssel, unabhängig davon, ob sie am Quell- oder am Zielende steht. Archivierte Karten sind in relations, relation_count und children nicht enthalten.

Felder einer verknüpften Karte auslesen¶

Jedes Element in relations.<beziehungstypSchlüssel> und in children ist ein Hüllobjekt, nicht direkt das Feld der verknüpften Karte:

{
  "id": "8f1c…",
  "name": "NexaCore ERP",
  "type": "Application",
  "attributes":     { "costTotalAnnual": 45000, "businessCriticality": "missionCritical" },
  "rel_attributes": { "costTotalAnnual": 12000 }
}

attributes enthält die eigenen Feldwerte der verknüpften Karte.
rel_attributes enthält Werte, die an der Verknüpfung selbst gespeichert sind, sofern der Beziehungstyp ein Attributschema definiert. relAppToITC führt zum Beispiel ein eigenes costTotalAnnual, sodass Sie erfassen können, was eine Anwendung für eine einzelne IT-Komponente ausgibt.

Das ist entscheidend für PLUCK und FILTER: Beide erwarten einen Schlüsselpfad und brauchen daher das Präfix attributes., um ein Feld zu erreichen:

# Jährliche Kosten der IT-Komponenten summieren, die diese Anwendung nutzt
SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))

# Stattdessen die an jeder Anwendung-Komponente-Verknüpfung erfassten Kosten summieren
SUM(PLUCK(relations.relAppToITC, "rel_attributes.costTotalAnnual"))

Ein blosser Schlüssel wie "costTotalAnnual" wird auf dem Hüllobjekt gesucht, dort nicht gefunden und ergibt eine Liste aus None, die SUM als 0 meldet. Eine Beziehungsformel, die hartnäckig 0 liefert, ist fast immer ein fehlendes attributes.-Präfix.

Umgang mit leeren Werten¶

Ein Feld ohne Wert wird zu None aufgelöst, und None in einem arithmetischen Ausdruck löst einen Fehler aus. Umschliessen Sie jedes möglicherweise leere Feld mit COALESCE:

COALESCE(data.licenseCost, 0) + COALESCE(data.supportCost, 0) + COALESCE(data.infraCost, 0)

SUM, AVG, MIN und MAX überspringen nicht-numerische Einträge bereits von sich aus und brauchen keine Absicherung.

PPM-Daten auf Initiative-Karten¶

Die Wurzel ppm macht die Budget- und Kostenzeilen des PPM-Moduls für Formeln zugänglich, getrennt nach Capex und Opex und aufgeschlüsselt nach Geschäftsjahr — Detail, das die auf der Karte zusammengefassten Attribute data.costBudget / data.costActual nicht liefern können.

Variable	Beschreibung
`ppm.capexBudget`, `ppm.opexBudget`, `ppm.totalBudget`	Geplantes Budget, aus den PPM-Budgetzeilen
`ppm.capexPlanned`, `ppm.opexPlanned`, `ppm.totalPlanned`	Geplante Beträge auf den PPM-Kostenzeilen
`ppm.capexActual`, `ppm.opexActual`, `ppm.totalActual`	Ist-Werte auf den PPM-Kostenzeilen
`ppm.byYear`	Dieselben neun Kennzahlen je Geschäftsjahr, als Liste `{year, capexBudget, …}`
`ppm.currentFiscalYear`	Das Geschäftsjahr, in das der heutige Tag fällt
`ppm.unscheduledPlanned`, `ppm.unscheduledActual`	Kostenzeilen ohne Datum: zählen zu den Summen, gehören aber zu keinem Jahr

byYear ist eine Liste statt eines nach Jahr indizierten Objekts, damit die gewohnten Funktionen FILTER und PLUCK darauf arbeiten:

# Gesamtes Capex-Budget über alle Jahre
ppm.capexBudget

# Nur das Capex-Budget des laufenden Geschäftsjahres
SUM(PLUCK(FILTER(ppm.byYear, "year", ppm.currentFiscalYear), "capexBudget"))

# Capex-Budget jeder mit dieser Karte verknüpften Initiative
SUM(PLUCK(relations.relInitiativeToApp, "ppm.capexBudget"))

Ein Geschäftsjahr trägt den Namen des Kalenderjahres, in dem es endet. Bei einem Beginn im Oktober fällt der 15.10.2025 in GJ2026 und der 30.09.2025 in GJ2025. Beim voreingestellten Januar-Beginn entspricht das Geschäftsjahr schlicht dem Kalenderjahr.
Budget- und Kostenzeilen beziehen ihr Jahr aus unterschiedlichen Quellen. Eine Budgetzeile trägt das Geschäftsjahr, das Sie eingetragen haben; das einer Kostenzeile wird aus ihrem Datum abgeleitet. Benennt Ihre Organisation Geschäftsjahre nach dem Startjahr, weichen beide voneinander ab.
total* ist die Summe aller Zeilen, nicht capex + opex. Eine Zeile mit einer anderen Kategorie (etwa aus einem Import) zählt trotzdem zur Summe.
Eine Karte, die keine Initiative ist, liest alle ppm-Kennzahlen als 0 mit leerem byYear — eine Formel auf dem falschen Kartentyp liefert also Null statt zu scheitern.

Das Bearbeiten einer PPM-Budget- oder Kostenzeile führt die Berechnungen der Initiative erneut aus, sodass alles daraus Abgeleitete sofort aktuell ist. Karten, die die PPM-Daten einer anderen Karte über eine Beziehung lesen, werden nicht aktualisiert.

Eingebaute Funktionen¶

Funktion	Beschreibung	Beispiel
`IF(bedingung, wahr_wert, falsch_wert)`	Bedingte Logik. Nur der gewählte Zweig wird ausgewertet	`IF(data.businessCriticality == "missionCritical", 100, 25)`
`SUM(array)`	Summe numerischer Werte	`SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))`
`AVG(array)`	Durchschnitt numerischer Werte	`AVG(PLUCK(children, "attributes.numberOfUsers"))`
`MIN(array)`	Minimalwert	`MIN(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))`
`MAX(array)`	Maximalwert	`MAX(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))`
`COUNT(array)`	Anzahl der Elemente	`COUNT(relations.relAppToInterface)`
`ROUND(wert, dezimalstellen)`	Eine Zahl runden	`ROUND(data.costTotalAnnual / 12, 2)`
`ABS(wert)`	Absolutwert	`ABS(data.budgetVariance)`
`LN(wert)`	Natürlicher Logarithmus. Gibt `None` für null, negative und nicht-numerische Eingaben zurück	`LN(data.numberOfUsers)`
`COALESCE(a, b, ...)`	Erster nicht-null Wert	`COALESCE(data.customScore, 0)`
`LOWER(text)`	Text in Kleinbuchstaben	`LOWER(data.productName)`
`UPPER(text)`	Text in Großbuchstaben	`UPPER(data.subtype)`
`CONCAT(a, b, ...)`	Zeichenketten verbinden	`CONCAT(data.name, " (", data.subtype, ")")`
`CONTAINS(text, suche)`	Prüfen ob Text eine Teilzeichenkette enthält	`CONTAINS(data.description, "legacy")`
`PLUCK(array, schlüsselpfad)`	Einen Schlüsselpfad aus jedem Element extrahieren	`PLUCK(relations.relAppToITC, "attributes.costTotalAnnual")`
`FILTER(array, schlüsselpfad, wert)`	Elemente behalten, deren Schlüsselpfad einem Wert entspricht	`FILTER(relations.relOrgToApp, "attributes.hostingType", "onPremise")`
`MAP_SCORE(wert, zuordnung)`	Kategoriale Werte auf Punktzahlen abbilden	`MAP_SCORE(data.businessCriticality, {"missionCritical": 3, "businessCritical": 2})`

Die sicheren Python-Builtins len, str, int, float, bool, abs, round, min, max und sum stehen ebenfalls zur Verfügung, ebenso die üblichen Operatoren und Vergleiche.

Formelbeispiele¶

Summe mehrerer Kostenfelder derselben Karte:

COALESCE(data.licenseCost, 0) + COALESCE(data.supportCost, 0) + COALESCE(data.infraCost, 0)

Gesamte jährliche Kosten der IT-Komponenten, die eine Anwendung nutzt:

SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))

Risikobewertung basierend auf Kritikalität:

IF(data.businessCriticality == "missionCritical", 100, IF(data.businessCriticality == "businessCritical", 75, 25))

Anzahl der verknüpften Schnittstellen:

relation_count.relAppToInterface

Anzahl der On-Premise-Anwendungen in einer Organisation:

COUNT(FILTER(relations.relOrgToApp, "attributes.hostingType", "onPremise"))

Kosten aus untergeordneten Karten aufsummieren:

SUM(PLUCK(children, "attributes.costTotalAnnual"))

TIME-Model-Platzierung (Tolerate / Invest / Migrate / Eliminate), dasselbe Beispiel, das Sie im Panel Formelreferenz unter Admin → Metamodell → Berechnungen beim Anlegen einer neuen Berechnung sehen. Zieltyp = Application, Zielfeld = timeModel. Setzt voraus, dass Sie zwei single_select-Felder namens businessFit und technicalFit mit den Optionen excellent, adequate, insufficient, unreasonable hinzugefügt haben:

# ── TIME Model (Tolerate / Invest / Migrate / Eliminate) ──
# Assumes single_select fields: businessFit and technicalFit
# with options: excellent, adequate, insufficient, unreasonable.
#
# Scoring: Map each dimension to 1-4 numeric scale.
# Business Fit  = Y-axis (how well does it serve the business?)
# Technical Fit = X-axis (how healthy is the technology?)
#
# Quadrant logic (threshold at score 2.5):
#   Invest    = high business + high technical
#   Migrate   = high business + low technical
#   Tolerate  = low business  + high technical
#   Eliminate = low business  + low technical
#
bf = MAP_SCORE(data.businessFit, {"excellent": 4, "adequate": 3, "insufficient": 2, "unreasonable": 1})
tf = MAP_SCORE(data.technicalFit, {"excellent": 4, "adequate": 3, "insufficient": 2, "unreasonable": 1})
IF(bf is None or tf is None, None, IF(bf >= 2.5, IF(tf >= 2.5, "invest", "migrate"), IF(tf >= 2.5, "tolerate", "eliminate")))

Wie das Beispiel zeigt, kann eine Formel über mehrere Zeilen gehen. Eine Zeile der Form name = ausdruck speichert einen Zwischenwert, den spätere Zeilen wiederverwenden können, und der Wert der letzten Zeile wird in das Zielfeld geschrieben.

Dies ist auch das durchgearbeitete Beispiel, das im EA-Einsteigerleitfaden referenziert wird.

Kommentare werden mit # unterstützt:

# Gewichtete Risikobewertung berechnen
IF(data.businessCriticality == "missionCritical", data.riskScore * 2, data.riskScore)

Validieren und Testen¶

Der Formeleditor bietet zwei verschiedene Prüfungen, die sich unterschiedlich verhalten:

Validieren führt die Formel gegen eine synthetische Karte aus. Jedes numerische Feld erhält den Dummy-Wert 1, und die Karte hat keine Beziehungen, keine untergeordneten Karten und keine eigenen Elterndaten. Das bestätigt, dass die Syntax stimmt und die verwendeten Namen existieren, aber eine Formel, die über relations oder children aggregiert, zeigt hier immer 0 oder ein leeres Ergebnis. Das ist erwartetes Verhalten und kein Hinweis auf eine fehlerhafte Formel.
Testen, verfügbar für eine gespeicherte Berechnung, läuft gegen eine echte Karte Ihrer Wahl. Das ist die richtige Wahl für alles, was Beziehungen, untergeordnete Karten oder die übergeordnete Karte betrifft. Es wird nichts auf die Karte geschrieben, das Ergebnis wird Ihnen nur angezeigt.

Die Ergebnisse einer manuellen Ausführung lesen¶

Eine Berechnung aus der Liste auszuführen wertet sie für jede Karte des Zieltyps aus und berichtet, was passiert ist — nicht nur, wie viele Karten berührt wurden. Details anzeigen im Ergebnisbanner öffnet die Aufschlüsselung:

Ein Block pro Berechnung, mit der Anzahl fehlerfrei berechneter und fehlgeschlagener Karten. Alle aktiven Berechnungen des Typs laufen gemeinsam, daher zeigt dies, welche davon das Problem verursacht.
Eine Zeile pro eindeutigem Fehler, mit der Anzahl der betroffenen Karten. Eine fehlerhafte Formel ist überall auf dieselbe Weise fehlerhaft, einundzwanzig Fehlschläge sind also meist eine einzige Korrektur, nicht einundzwanzig.
Die Karten selbst, unter jedem Fehler aufgeführt und verlinkt, sodass Sie eine öffnen und die verursachenden Daten ansehen können. Pro Fehler werden höchstens zehn aufgeführt; sind es mehr, wird der Rest als Anzahl angezeigt.

Bericht kopieren legt die gesamte Aufschlüsselung als Text in die Zwischenablage.

Der Status-Chip in der Berechnungsliste spiegelt dieselbe Ausführung wider: rot, sobald eine Karte fehlgeschlagen ist, grün nur, wenn alle berechnet wurden.

Wann Berechnungen ausgeführt werden¶

Die Berechnungen einer Karte werden neu ausgewertet, wenn:

die Karte erstellt oder gespeichert wird;
eine Beziehung, die die Karte berührt, erstellt, geändert oder gelöscht wird (beide Enden der Beziehung werden neu berechnet);
die Karte einem neuen Elternteil zugeordnet wird, wodurch ihr gesamter Teilbaum neu berechnet wird;
Sie die Berechnung manuell aus der Liste ausführen, wodurch sie für jede Karte des Zieltyps ausgewertet und die Ergebnisse gespeichert werden.

Sie werden nicht neu ausgewertet, wenn eine andere Karte bearbeitet wird, aus der diese Formel liest. Wenn Sie Kosten an einer IT-Komponente ändern, bewegt sich eine Anwendung, die diese aggregiert, erst dann, wenn die Anwendung gespeichert wird, sich eine ihrer Beziehungen ändert oder Sie die Berechnung für den Typ ausführen. Führen Sie Berechnungen über Daten, die andere pflegen, regelmässig oder nach einem Massenimport aus.

Hinweis

Dasselbe gilt für von parent und hierarchy_level abgeleitete Werte: Sie werden bei einer Neuzuordnung und bei einer manuellen Ausführung aktualisiert, nicht bei jeder Bearbeitung der übergeordneten Karte. Sichern Sie eine parent-Referenz immer mit IF(parent, …) ab, damit Wurzelkarten, bei denen parent None ist, keinen Fehler verursachen.

Ausführungsreihenfolge¶

Wenn mehrere Berechnungen auf denselben Kartentyp abzielen, werden sie in der durch ihren Ausführungsreihenfolge-Wert festgelegten Reihenfolge ausgeführt. Dies ist wichtig, wenn eine Berechnung vom Ergebnis einer anderen abhängt: Setzen Sie die Abhängigkeit auf eine niedrigere Nummer, damit sie zuerst ausgeführt wird.

Turbo EA weist einen Satz von Berechnungen zurück, der einen Zyklus bilden würde, zum Beispiel ein Feld A, das aus Feld B berechnet wird, während B aus A berechnet wird.
