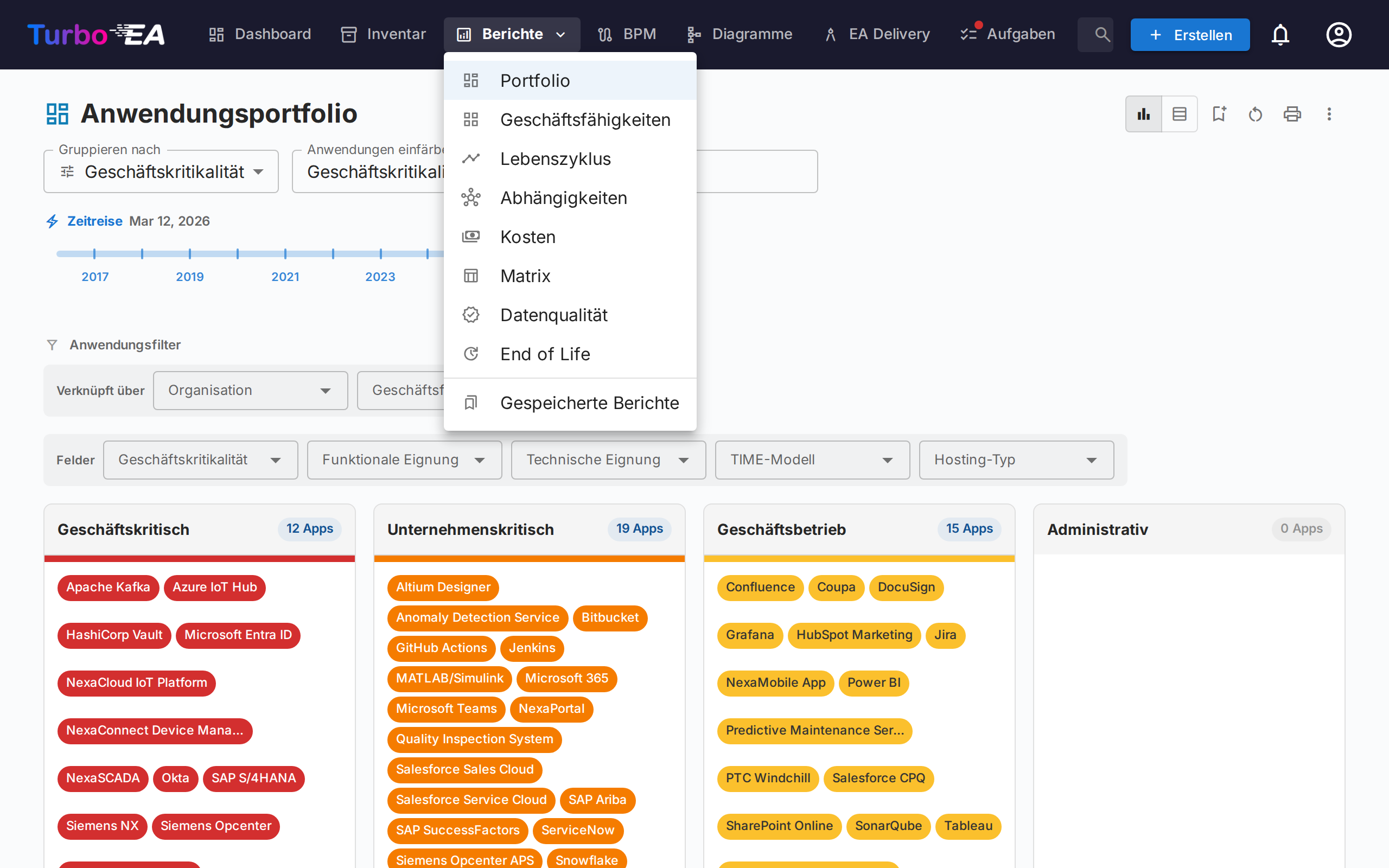

Berichte

Turbo EA enthält ein leistungsstarkes visuelles Berichtsmodul, das die Analyse der Unternehmensarchitektur aus verschiedenen Perspektiven ermöglicht. Alle Berichte können mit ihrer aktuellen Filter- und Achsenkonfiguration zur Wiederverwendung gespeichert werden.

Portfoliobericht

Der Portfoliobericht zeigt ein konfigurierbares Blasendiagramm (oder Streudiagramm) Ihrer Karten. Sie wählen, was jede Achse darstellt:

• X-Achse — Ein beliebiges numerisches oder Auswahlfeld wählen (z.B. Technische Eignung)
• Y-Achse — Ein beliebiges numerisches oder Auswahlfeld wählen (z.B. Geschäftskritikalität)
• Blasengröße — Einem numerischen Feld zuordnen (z.B. Jährliche Kosten)
• Blasenfarbe — Einem Auswahlfeld oder Lebenszyklusstatus zuordnen

Dies ist ideal für Portfolioanalysen — zum Beispiel Anwendungen nach Geschäftswert vs. technischer Eignung aufzutragen, um Kandidaten für Investition, Ablösung oder Stilllegung zu identifizieren.

KI-Portfolio-Erkenntnisse

Wenn KI konfiguriert und Portfolio-Erkenntnisse von einem Administrator aktiviert sind, zeigt der Portfoliobericht eine Schaltfläche KI-Erkenntnisse. Ein Klick sendet eine Zusammenfassung der aktuellen Ansicht an den KI-Anbieter, der strategische Erkenntnisse über Konzentrationsrisiken, Modernisierungsmöglichkeiten, Lebenszyklus-Bedenken und Portfolio-Ausgewogenheit liefert. Das Erkenntnispanel ist zusammenklappbar und kann nach Änderung von Filtern oder Gruppierung neu generiert werden.

Vom Bericht ins Inventar

Ein Klick auf eine Gruppe öffnet eine Seitenleiste mit den Karten der Gruppe. Deren Schaltfläche Im Inventar anzeigen öffnet das Inventar genau auf diesem Ausschnitt. Ist der Bericht nach einem eigenen Feld des Kartentyps gruppiert, kommt das Inventar nach demselben Feld gruppiert an: die angeklickte Gruppe ist ausgeklappt, alle anderen sind eingeklappt (die Anzahlen bleiben sichtbar), und Suche, Attribut-, Beziehungs- und Tag-Filter des Berichts werden übernommen — bereit für „alle auswählen“ und die Massenbearbeitung. Bei Gruppierung nach einem verknüpften Kartentyp (etwa Organisation) kommt das Inventar stattdessen auf diese verknüpfte Karte gefiltert an. Bei aktiven verschachtelten Gruppen ist die Schaltfläche ausgeblendet: Für einen aufsummierten Teilbaum gibt es keinen einzelnen Inventarfilter.

Filter einklappen

Die Zeile Filter lässt sich einklappen: Ein Klick auf ihre Kopfzeile blendet die Filtersteuerelemente aus und gibt dem Diagramm den vertikalen Platz zurück. Die Einstellung wird zusammen mit der übrigen Konfiguration des Berichts gespeichert, sodass ein Bericht wieder so öffnet, wie Sie ihn verlassen haben. Auch im eingeklappten Zustand zeigt die Kopfzeile weiterhin an, wie viele Filter aktiv sind, und Alle löschen bleibt erreichbar — ein eingeklappter Bereich verbirgt niemals die Tatsache, dass die Daten gefiltert sind.

Zeitreise

Der Zeitleistenregler trägt dieselben Transformationsinstrumente wie der Abhängigkeitsbericht: Markierungen an jedem Datum, an dem eine Anwendung live geht (blau) oder ausscheidet (rot), Chips, die die sich ändernden Anwendungen benennen, solange der Regler auf einer Markierung steht, Pfeiltasten, die von Änderung zu Änderung springen, und Chips, die beim Blick nach vorn die Transformation zusammenfassen („+4 kommen hinzu · −7 scheiden aus“ — auch in den Kopfzeilen von Druck und Export enthalten). Ein Klick auf eine Markierung oder einen Chip hebt die Anwendungen hervor, die sich dort ändern — der Rest der Ansicht wird abgeblendet, während sie pulsieren, und eine Anwendung, die zum gewählten Datum bereits verschwunden ist, wird nur für die Dauer des Pulsierens eingeblendet und danach wieder ausgeblendet.

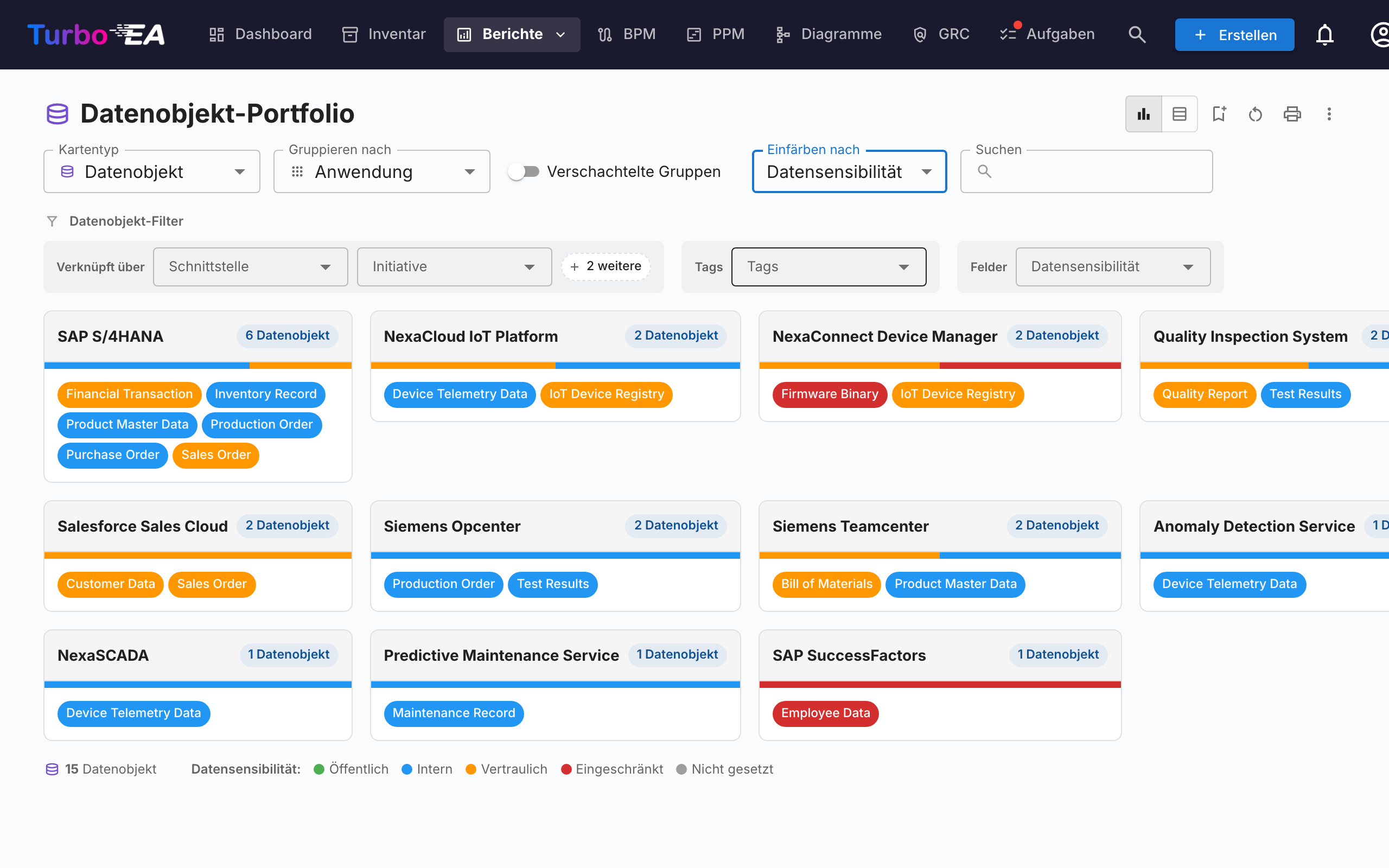

Flexibles Portfolio

Das Flexible Portfolio verwendet dieselben Bedienelemente wie das Anwendungsportfolio, ergänzt um einen Kartentyp-Auswähler oben in der Symbolleiste. Damit lassen sich Portfolios aus Geschäftsfähigkeiten, Initiativen, IT-Komponenten oder jedem anderen sichtbaren Kartentyp mit derselben Gruppierungs-, Färbungs- und Filterlogik analysieren.

Der Screenshot oben zeigt einen typischen Anwendungsfall: Wählen Sie Datenobjekt als Kartentyp, Gruppieren nach → Anwendung, um zu sehen, welche Anwendung welche Daten besitzt, und Färben nach → Datensensibilität, um auf einen Blick zu erkennen, wo vertrauliche Daten liegen.

Beim Wechsel des Kartentyps werden die Auswahl für Gruppierung, Färbung und Filter zurückgesetzt (sie verweisen auf Feldschlüssel, die im neuen Typ nicht existieren), und der Bericht wird mit den Feldern, Beziehungen und Tags des gewählten Typs neu geladen. Der Bericht nutzt dieselbe Berechtigung wie das Anwendungsportfolio (reports.portfolio) und wird unabhängig davon gespeichert.

Beziehungs-Untertypen

Wenn die Beziehungen einer Karte einen «Typ»-Wert tragen — etwa den Verwendungstyp (Eigentümer / Benutzer / Stakeholder) bei Beziehungen Organisation→Anwendung oder den Unterstützungstyp bei Beziehungen Anwendung→Geschäftsfähigkeit — können Sie die Karten danach einfärben und filtern. Gruppieren Sie den Bericht nach dem verbundenen Kartentyp, um sie zu nutzen (z. B. Gruppieren nach → Organisation, um den Verwendungstyp freizuschalten): Der Untertyp erscheint dann unter der Gruppe Beziehungs-Untertypen in der Auswahl Einfärben nach sowie als eigene Filterzeile. Da jede Karte unter einer verbundenen Karte angezeigt wird, wird sie nach dieser Beziehung eingefärbt — eine Anwendung, die Benutzer einer Organisation ist, erscheint dort als Benutzer, auch wenn sie einer anderen gehört.

Verschachtelte Gruppen

Beim Gruppieren nach einem verknüpften Kartentyp mit Hierarchie (z. B. Geschäftsfähigkeit oder Organisation) erscheint neben der Auswahl Gruppieren nach ein Schalter Verschachtelte Gruppen. Aktivieren Sie ihn, um die Gruppen als ineinander verschachtelte Boxen entlang der Eltern-Kind-Hierarchie des verknüpften Typs darzustellen — wie in der Fähigkeitskarte. Die Auswahl Anzeigetiefe steuert, wie viele Ebenen aufgeklappt werden: Jede Karte erscheint unter ihrer tiefsten sichtbaren Gruppe, und Gruppen unterhalb der Tiefengrenze rollen ihre Karten in den nächsten sichtbaren Vorfahren hoch. Zweige ohne Karten werden ausgeblendet.

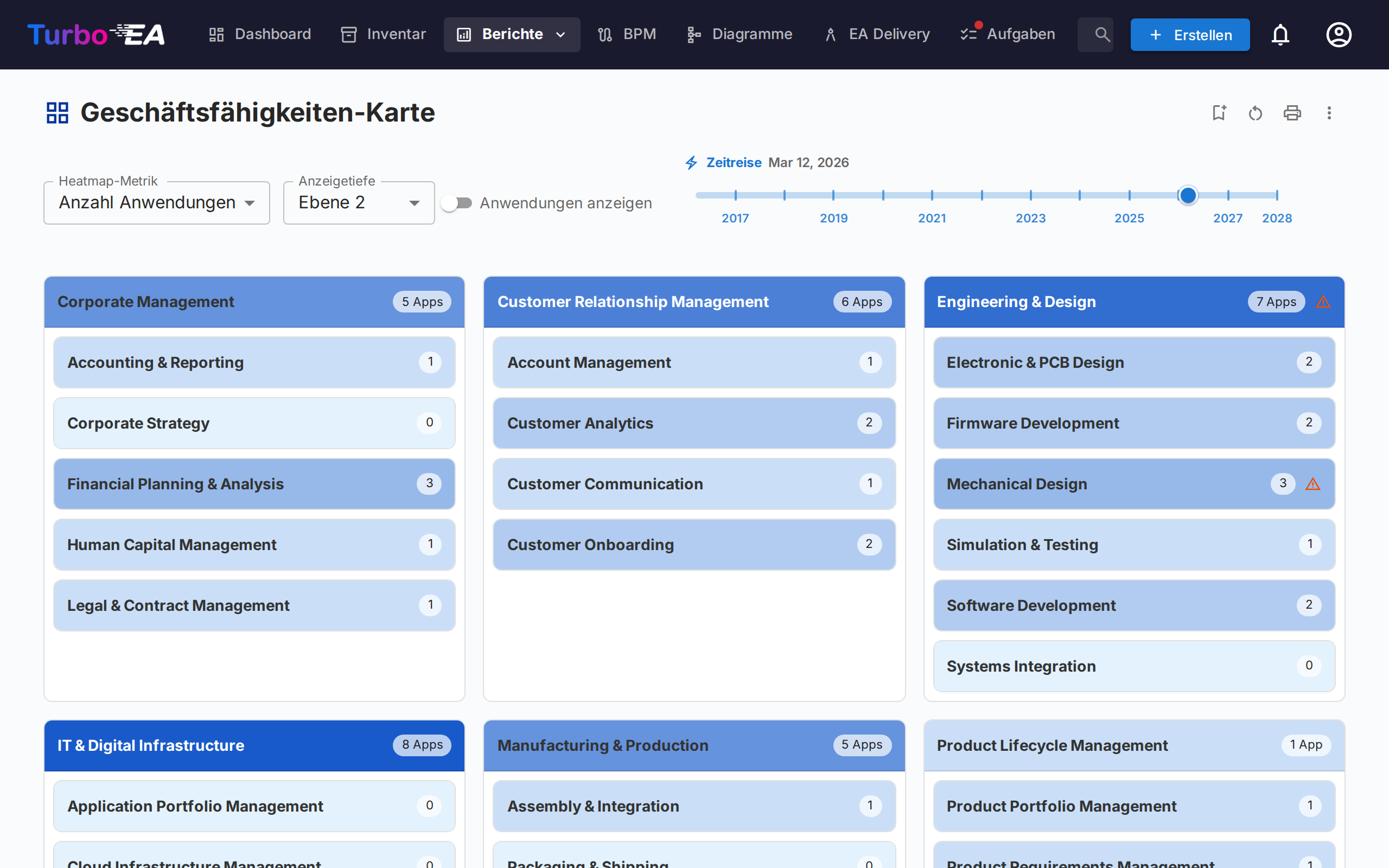

Fähigkeitskarte

Ein Klick auf eine Fähigkeit öffnet ein Seitenpanel mit allen Anwendungen ihres Teilbaums. Auf der untersten Ebene bietet das Panel In Inventar anzeigen, was zu den damit verknüpften Anwendungen führt.

Die Fähigkeitskarte zeigt eine hierarchische Heatmap der Geschäftsfähigkeiten der Organisation. Jeder Block repräsentiert eine Fähigkeit, mit:

• Hierarchie — Hauptfähigkeiten enthalten ihre Unterfähigkeiten
• Heatmap-Einfärbung — Blöcke werden basierend auf einer ausgewählten Metrik eingefärbt (z.B. Anzahl unterstützender Anwendungen, durchschnittliche Datenqualität oder Risikoniveau)
• Zum Erkunden klicken — Klicken Sie auf eine beliebige Fähigkeit, um in deren Details und unterstützende Anwendungen einzutauchen

Auf bestimmte Fähigkeiten eingrenzen — Standardmäßig zeigt die Karte alle Fähigkeiten. Über den Fähigkeits-Chip in der Symbolleiste öffnen Sie eine Auswahl und wählen eine oder mehrere Fähigkeiten aus; die Karte zeigt dann nur diese und alles darunter. Unterfähigkeiten werden automatisch einbezogen — die Auswahl einer obersten Fähigkeit liefert also ihren gesamten Zweig. Die Anzeigetiefe zählt ab den ausgewählten Fähigkeiten, Ebene 2 bedeutet also stets zwei Stufen unterhalb dessen, was Sie gerade betrachten. Der Bereich wird mit dem Bericht gespeichert, sodass ein gespeicherter Bericht wieder im selben Zweig öffnet.

Zeitreise — Der Zeitleistenregler trägt dieselben Transformationsinstrumente wie der Abhängigkeitsbericht: Markierungen an jedem Datum, an dem eine Anwendung live geht (blau) oder ausscheidet (rot), Chips, die die sich ändernden Anwendungen benennen, solange der Regler auf einer Markierung steht, Pfeiltasten, die von Änderung zu Änderung springen, und Chips, die beim Blick nach vorn die Transformation zusammenfassen (auch in den Kopfzeilen von Druck und Export enthalten). Ein Klick auf eine Markierung oder einen Chip hebt die Änderung hervor: Bei eingeschaltetem Anwendungen anzeigen pulsieren die Chips der sich ändernden Anwendungen, während der Rest abgeblendet wird, und eine Anwendung, die zum gewählten Datum bereits verschwunden ist, wird nur für die Dauer des Pulsierens eingeblendet; ist der Schalter aus, fällt das Schlaglicht auf die Fähigkeitsblöcke, die die sich ändernden Anwendungen enthalten — blau, wo Anwendungen nur hinzukommen, rot, wo sie nur ausscheiden, violett, wo beides geschieht.

Filter einklappen — Die Zeile Anwendungsfilter lässt sich einklappen; ein Klick auf ihre Kopfzeile gibt den Platz wieder frei. Der Zustand wird mit dem Bericht gespeichert, die Anzahl der aktiven Filter bleibt auf der eingeklappten Kopfzeile sichtbar, und Alle löschen bleibt erreichbar, ohne vorher aufklappen zu müssen.

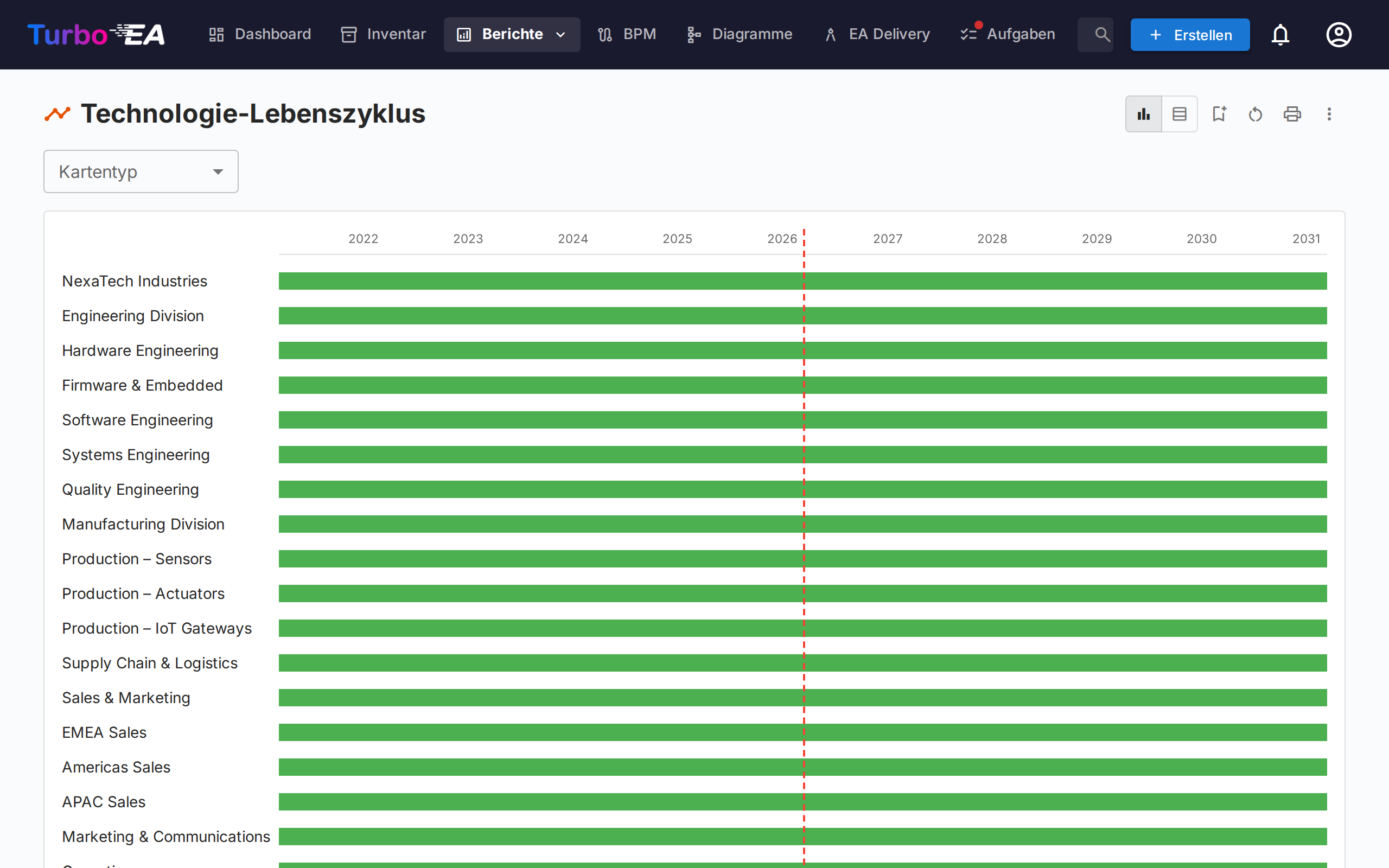

Lebenszyklus-Bericht

Der Lebenszyklus-Bericht zeigt eine Zeitleisten-Visualisierung darüber, wann Technologiekomponenten eingeführt wurden und wann ihre Stilllegung geplant ist. Kritisch für:

• Stilllegungsplanung — Sehen, welche Komponenten sich dem Lebensende nähern
• Investitionsplanung — Lücken identifizieren, wo neue Technologie benötigt wird
• Migrationskoordination — Überlappende Einführungs- und Auslaufperioden visualisieren

Komponenten werden als horizontale Balken dargestellt, die ihre Lebenszyklusphasen umspannen: Planung, Einführung, Aktiv, Auslauf und Lebensende.

Auf bestimmte Karten eingrenzen — Sobald ein Kartentyp gewählt ist, öffnet der Chip daneben eine Auswahl: Wählen Sie eine oder mehrere Karten, und die Zeitachse zeigt nur diese und alles darunter. Unterkarten werden automatisch einbezogen. Solange Alle Typen eingestellt ist, bleibt der Chip deaktiviert, da eine Eingrenzung eine einzelne Hierarchie benötigt.

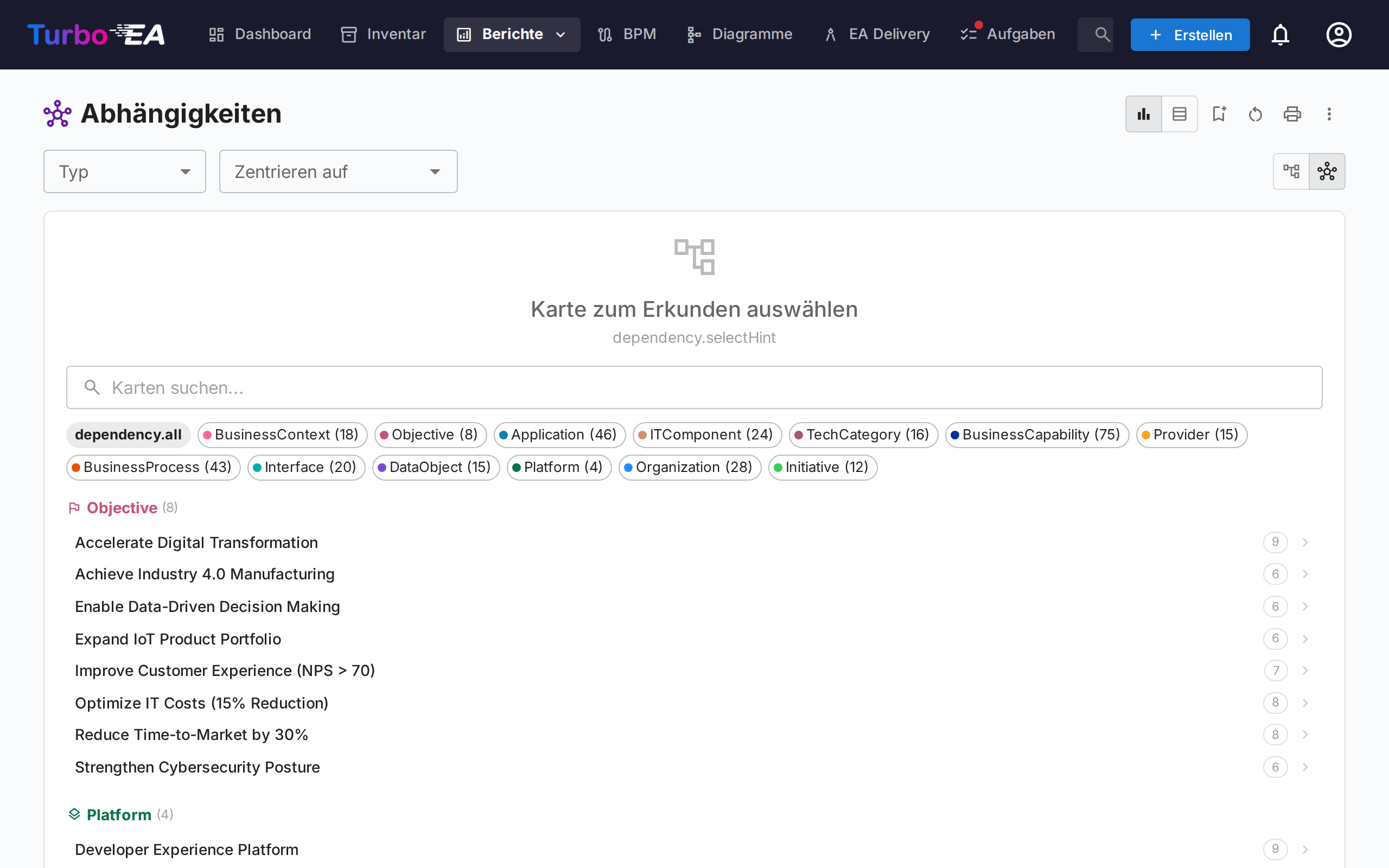

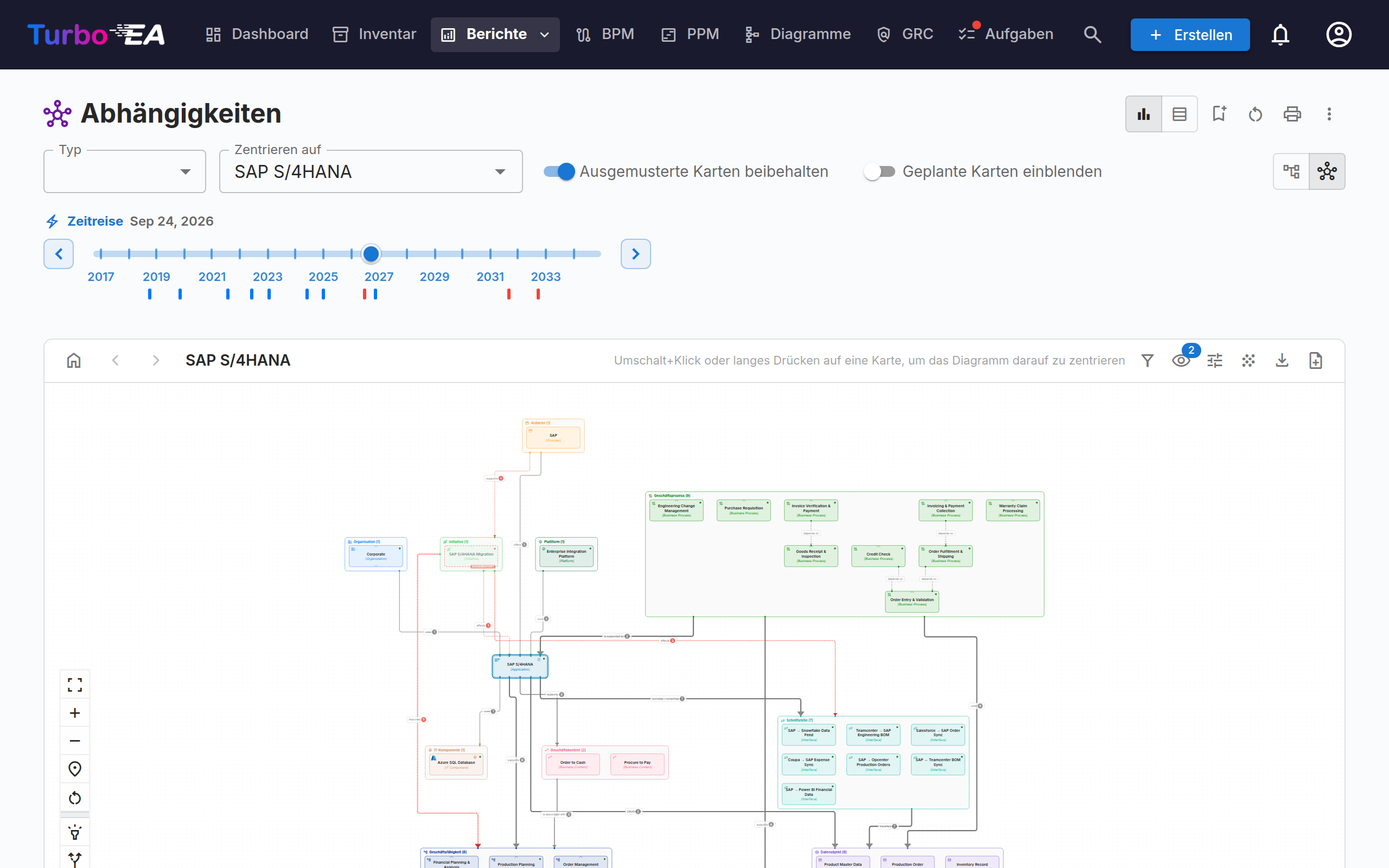

Abhängigkeitsbericht

Der Abhängigkeitsbericht visualisiert Verbindungen zwischen Komponenten als Netzwerkgraph. Knoten repräsentieren Karten und Kanten repräsentieren Beziehungen. Funktionen:

• Tiefensteuerung — Begrenzen Sie, wie viele Sprünge vom Zentralknoten angezeigt werden (BFS-Tiefenbegrenzung)
• Typfilterung — Nur bestimmte Kartentypen und Beziehungstypen anzeigen
• Interaktive Erkundung — Klicken Sie auf einen beliebigen Knoten, um den Graph auf diese Karte zu zentrieren
• Auswirkungsanalyse — Den Wirkungsradius von Änderungen an einer bestimmten Komponente verstehen
• Zeitreise — Sobald Sie eine Karte zentriert haben (oder zur Tabellenansicht gewechselt sind), ziehen Sie den Zeitleistenregler, um die Landschaft zu einem beliebigen Datum zu sehen. Karten, die noch nicht live sind, werden ausgeblendet — eine Karte tritt an ihrem Aktiv-Datum in die Landschaft ein; liegt dieses Datum noch in der Zukunft oder fehlt es ganz, bleibt die Karte in der Standardansicht verborgen. Karten, die zwischen heute und einem zukünftigen Datum hinzukommen, sind an diesem Datum schlicht Teil der Landschaft — sie tragen nur einen violetten Rahmen und keine Kennzeichnung, denn die Zeitreise zeigt den Zustand, wie er sein wird. Ausgemusterte Karten bleiben zu jedem Datum nach ihrer Ausmusterung abgeblendet und mit AUSGEMUSTERT gekennzeichnet im Diagramm — so zeigt eine Transformation, was sie entfernt und was sie belässt. Der Schalter Ausgemusterte Karten beibehalten in der Werkzeugleiste blendet sie aus, sodass nur die zum gewählten Datum aktiven Karten zu sehen sind. Sein Gegenstück Geplante Karten einblenden zeigt Karten, die noch nicht begonnen haben — abgeblendet und mit KOMMEND gekennzeichnet — zu jedem Datum vor ihrem Start, sodass auch die Gegenwarts- oder Vergangenheitsansicht zeigt, was kommt. Die Zeitleiste ist mit jedem Datum markiert, an dem Karten des angezeigten Diagramms live gehen (blau) oder ausscheiden (rot); ein Klick auf eine Markierung springt direkt zu dieser Änderung, und mit den Pfeilen neben dem Regler springen Sie von Änderung zu Änderung. Solange der Regler auf einer Markierung steht, werden die gezählten Karten als Chips unterhalb der Markierungen benannt, gruppiert hinter einem + für die Karten, die live gehen, und einem − für die ausscheidenden — jeder Chip trägt die Farbe seines Kartentyps, und ein Klick hebt genau diese eine Karte hervor. Jede Markierung ist blau, wenn dort nur Karten live gehen, rot, wenn nur ausgeschieden wird, und violett, wenn beides geschieht. Liegen Änderungen dicht beieinander, fasst die Zeitleiste sie zu einer Markierung zusammen — breiter gezeichnet und mit dem abgedeckten Zeitraum beschriftet; eine Karte, die darin live geht und wieder ausscheidet, wird auf beiden Seiten genannt. Die Pfeile behandeln eine zusammengefasste Markierung als einen einzigen Halt: Ein Druck springt über alles hinweg, was sie abdeckt, statt die dahinterliegenden Daten einzeln abzuschreiten. Steht der Regler auf einer zusammengefassten Markierung, zeigt die Landschaft den Stand am Ende ihres Zeitraums — alles, was sie abdeckt, ist eingetreten — und die Datumsangabe neben dem Regler nennt diesen Zeitraum statt eines einzelnen Tages. Ein Klick — und ebenso ein Sprung mit den Pfeilen — hebt zugleich die beteiligten Karten hervor: Die Zeichenfläche wird kurz abgeblendet, während sie in der Farbe der Markierung pulsieren; eine ausscheidende Karte, die durch Ausgemusterte Karten beibehalten ausgeblendet ist, wird nur für die Dauer des Pulsierens eingeblendet. Beim Blick nach vorn fassen Chips über dem Regler die Transformation zusammen (+4 kommen hinzu · −7 scheiden aus). Beziehungen zu ausgemusterten Karten werden rot gestrichelt dargestellt — die Abhängigkeiten, die die Transformation kappt — und solange der Regler auf einer Markierung steht, bleiben die dort ausgemusterten Karten im Diagramm — abgeblendet und mit AUSGEMUSTERT gekennzeichnet — selbst wenn Ausgemusterte Karten beibehalten aus ist. Die verbleibenden Karten werden dort gekennzeichnet, wo sich ihre Verbindungen ändern: ein rotes Symbol für eine gekappte Verbindung, wenn dort ein Nachbar ausgemustert wird, ein blaues, wenn dort einer live geht, und beide, wenn beides geschieht. Die Markierung trägt sie: Verlässt man sie, verschwinden sie, sodass eine einzelne Ausmusterung ihre Nachbarn nicht mehr zu jedem späteren Datum kennzeichnet. Der Regler wirkt auf alle Ansichten, und das Datum wird mit dem Bericht gespeichert.

Welche Karte Sie ins Zentrum stellen, entscheidet, wie viel Sie sehen — die Auswahl listet deshalb je Typ die am besten vernetzten Karten zuerst. Eine Fähigkeit ist meist die aufschlussreichste Wahl: Sie ist der einzige Kartentyp, der in einem Schritt sowohl die darüberliegenden Ziele als auch die darunterliegenden Anwendungen erreicht.

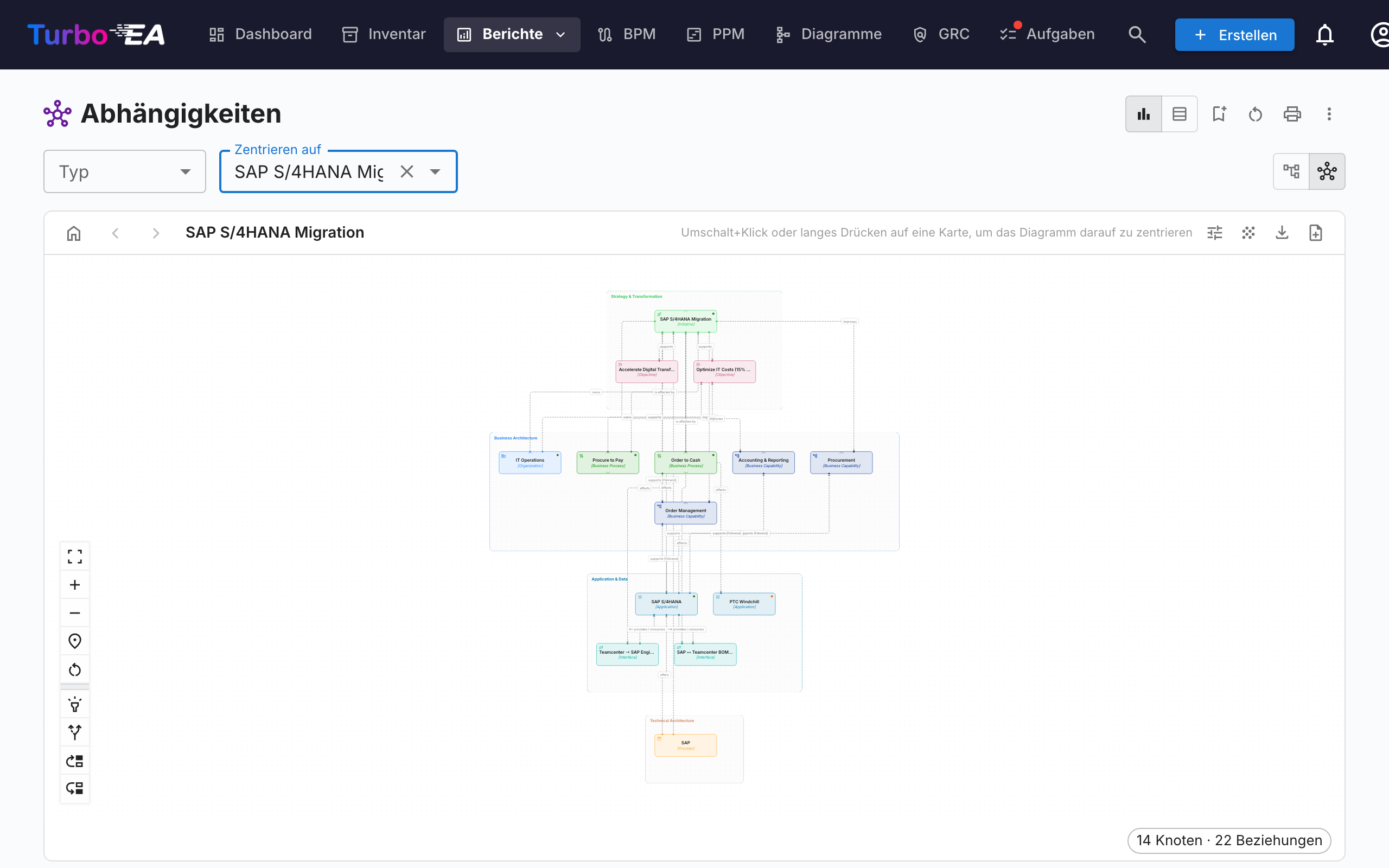

Layered Dependency View (geschichtete Abhängigkeitsansicht)

Wechseln Sie über die Ansichtsmodus-Schaltflächen in der Symbolleiste zur Layered Dependency View. Dies ist die hauseigene Notation von Turbo EA, um Abhängigkeiten zwischen Karten über die vier EA-Ebenen hinweg darzustellen — inspiriert vom Schichtenprinzip von ArchiMate und der „Good Defaults"-Philosophie des C4-Modells, aber von beiden zu unterscheiden. Dieselbe Ansicht wird auf der Kartendetailseite (zeigt die unmittelbare Abhängigkeits-Nachbarschaft der Karte) und im TurboLens-Architect-Wizard wiederverwendet, sodass Abhängigkeiten überall gleich aussehen.

Das Diagramm lesen

• Geschichtete Swimlanes — Karten werden nach Architekturebene (Strategie & Transformation, Geschäftsarchitektur, Anwendung & Daten, Technische Architektur) in gestrichelten Grenzrechtecken in fester Reihenfolge gruppiert.
• Typ-farbige Knoten mit Symbolen — Jeder Knoten ist nach seinem Kartentyp eingefärbt und zeigt das Symbol des Kartentyps in seiner oberen linken Ecke, sodass Typen auch ohne Farbe auf einen Blick erkennbar sind.
• Gerichtete, beschriftete Kanten — Kanten folgen der Beziehungsrichtung des Metamodells (Quelle → Ziel) und tragen die Vorwärtsbeschriftung der Beziehung (z. B. verwendet, unterstützt, läuft auf). Wenn eine Beziehung mit einem Wert qualifiziert ist (etwa einem Unterstützungstyp Führend), erscheint dieser in Klammern hinter der Beschriftung — zum Beispiel unterstützt [Führend].
• Vorgeschlagene Karten — Im TurboLens-Architect-Wizard haben noch nicht festgeschriebene Karten einen gestrichelten Rand und ein grünes NEU-Abzeichen.

Erkunden und navigieren

• Schwenken, Zoomen, Minimap — Ziehen Sie die Leinwand zum Schwenken, scrollen Sie zum Zoomen und nutzen Sie die Minimap, um große Diagramme zu navigieren.
• Klicken zum Inspizieren — Klicken Sie auf einen beliebigen Knoten, um das Kartendetail-Seitenpanel zu öffnen.
• Neu zentrieren — Mit Umschalt+Klick oder langem Drücken auf eine Karte zentrieren Sie das Diagramm auf sie; die Symbolleisten-Schaltflächen Zurück zur Kartenauswahl, Vorherige Karte und Nächste Karte durchlaufen Ihren Navigationsverlauf.
• Hervorhebungsmodus — Fahren Sie mit der Maus über eine Karte, um ihre Verbindungen hervorzuheben; aktivieren Sie auf Touch-Geräten den Hervorhebungsmodus im Bedienfeld, um stattdessen per Tippen hervorzuheben.
• Erweiterungsmodus — Aktivieren Sie den Erweiterungsmodus im Bedienfeld und klicken Sie dann auf eine Karte, um bei Bedarf alle ihre Beziehungen anzuzeigen. Die Karte, auf die das Diagramm zentriert ist, trägt einen doppelten Rahmen in der Farbe ihres Kartentyps, jede erweiterte Karte einen dünneren — so bleibt Ihr Bezugspunkt sichtbar, während das Diagramm wächst.
• Übergeordnetes anzeigen / Untergeordnete anzeigen — Zwei gezielte Alternativen zum Erweiterungsmodus. Aktivieren Sie Übergeordnetes anzeigen (Pfeil nach oben) oder Untergeordnete anzeigen (Pfeil nach unten) im Bedienfeld und klicken Sie dann auf eine Karte, um nur ihr übergeordnetes Hierarchieelement oder ihre direkten untergeordneten Elemente zum Diagramm hinzuzufügen. Angezeigte Karten bleiben im Diagramm — so können Sie übergeordnete und untergeordnete Elemente kombinieren — und werden beim erneuten Zentrieren oder Zurücksetzen der Ansicht entfernt.
• Kein Zentralknoten erforderlich — Im Abhängigkeitsbericht zeigt die Layered Dependency View alle Karten an, die dem aktuellen Typfilter entsprechen, sodass Sie nicht zuerst eine Startkarte auswählen müssen.

Die Ansicht anpassen (über die Symbolleiste)

• Menü Kartenanzeige — Aktivieren Sie das Typ-Label und einen Lebenszyklus-Statuspunkt, schalten Sie Hierarchie-Markierungen ein (ein kleiner Pfeil auf jeder Karte, die ein nicht angezeigtes übergeordnetes Element darüber oder untergeordnete Elemente darunter hat — ein Hinweis, die Anzeige-Werkzeuge zu verwenden) und wählen Sie zusätzliche Attributfelder für jede Karte — die ersten beiden erscheinen auf der Karte, der vollständige Satz im Tooltip beim Überfahren. Die Auswahl wird zwischen Besuchen gespeichert.
• End-of-Life-Karten anzeigen — Verbundene Karten, die zum auf der Zeitleiste gewählten Datum das Ende der Lebensdauer erreicht haben, werden standardmäßig ausgeblendet, damit das Diagramm fokussiert bleibt; aktivieren Sie diese Umschaltung (im Menü Kartenanzeige), um sie wieder einzublenden. Die zentrierte Karte wird immer angezeigt, auch wenn sie selbst End of Life ist.
• Beziehungsbeschriftungen anzeigen — Das Verb jeder Beziehung (unterstützt, nutzt, …) wird auf ihrer Linie angezeigt. Standardmäßig aktiv; im Menü Kartendarstellung ausschalten, um dichte Landschaften aufgeräumter darzustellen. Linien und Pfeilspitzen zeigen weiterhin, was womit und in welcher Richtung verbunden ist.
• Beziehungswerte anzeigen — Viele Beziehungen lassen sich mit einem Wert qualifizieren (z. B. unterstützt eine Anwendung eine Fähigkeit als Führend, Unterstützend oder Keine Unterstützung). Ist die Option aktiv (Standard), erscheinen diese Werte in Klammern neben der Beziehungsbeschriftung (unterstützt [Führend]) und werden in Bildexporten mit ausgegeben. Schalten Sie sie im Menü Kartenanzeige aus, um die Ansicht aufzuräumen; Beziehungen ohne Wert bleiben so oder so unverändert.
• Neu anordnen — Ziehen Sie eine Karte, um sie innerhalb ihrer Ebene zu verschieben, oder ziehen Sie ein ganzes Ebenen-Rechteck, um es mit all seinen Karten zu verschieben. Ansicht zurücksetzen (in der linken Symbolleiste) stellt die automatische Anordnung wieder her und verwirft alle Erkundungen.
• Hintergrund — Wechseln Sie den Leinwandhintergrund zwischen Raster, Punkten und ohne.
• Exportieren und Vollbild — Exportieren Sie das Diagramm als PNG oder SVG oder öffnen Sie es im Vollbild.
• Diagramm erstellen — Wandeln Sie die aktuelle Ansicht in ein neues, bearbeitbares Diagramm im Diagramm-Modul um. Karten, Beziehungen und die vier Architektur-Ebenen werden nachgebildet, und jede Form bleibt mit ihrer Inventarkarte verknüpft. Sie werden nach einem Namen gefragt und gelangen anschließend direkt zum neuen Diagramm. Verfügbar für Benutzer, die Diagramme erstellen dürfen.

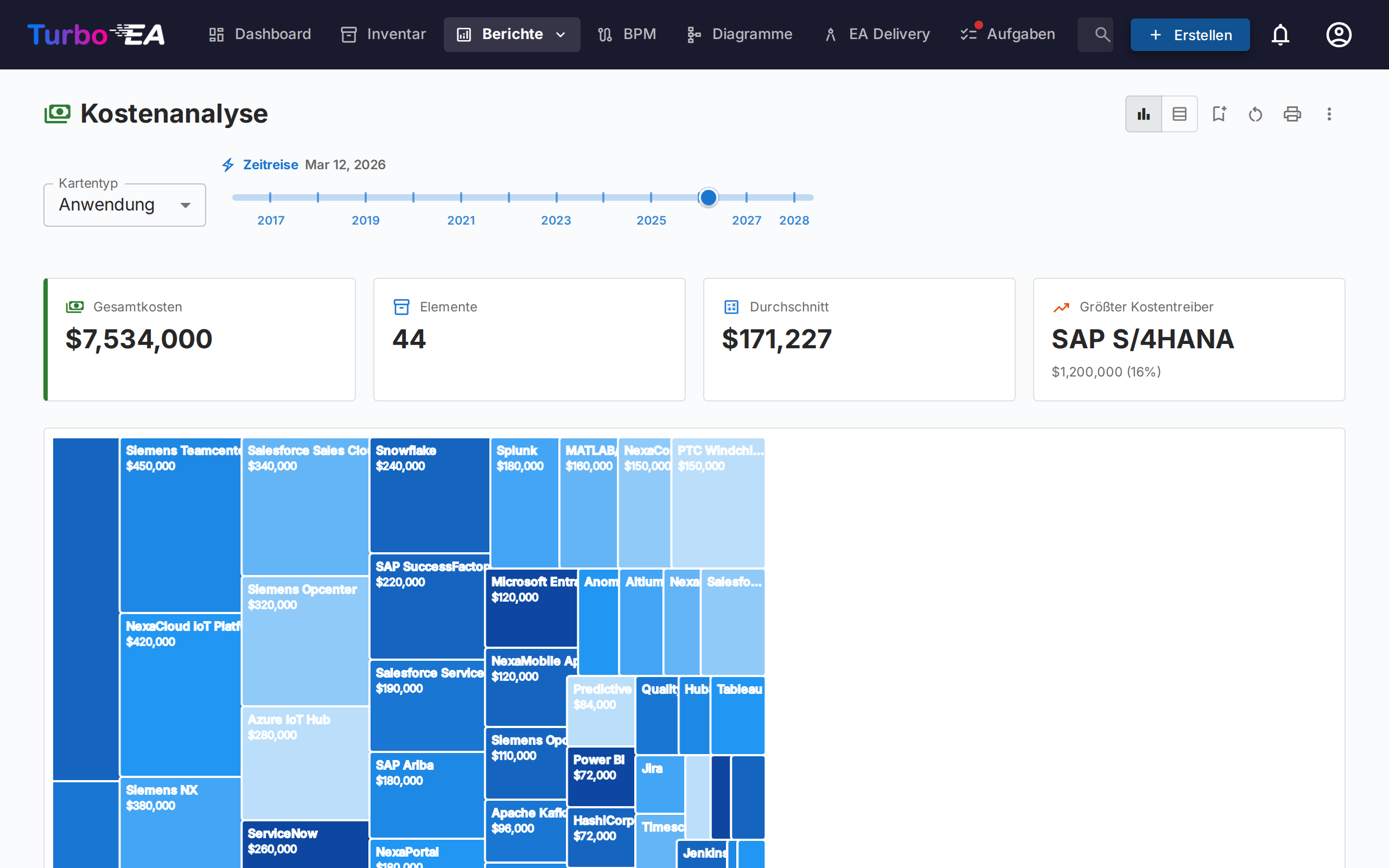

Kostenbericht

Der Kostenbericht bietet eine finanzielle Analyse Ihrer Technologielandschaft:

• Treemap-Ansicht — Verschachtelte Rechtecke, nach Kosten dimensioniert, mit optionaler Gruppierung (z.B. nach Organisation oder Fähigkeit)
• Balkendiagramm-Ansicht — Kostenvergleich über Komponenten hinweg
• Kartentyp — Wählen Sie, um welchen Kartentyp der Bericht aufgebaut wird (Anwendung, IT-Komponente, Anbieter, …).

Kostenquelle

Sobald der gewählte Kartentyp mindestens eine Beziehung zu einem Typ besitzt, der ein Kostenfeld trägt, erscheint neben Kartentyp ein Kostenquelle-Auswahlfeld. Damit legen Sie fest, woher die Zahlen stammen:

• Direkt (dieser Kartentyp) — Standard; summiert das Kostenfeld auf den angezeigten Karten selbst. Verwenden Sie dies, wenn Sie Anwendungen oder IT-Komponenten unmittelbar betrachten möchten.
• Aus verknüpften Karten aggregieren — Wählen Sie einen oder mehrere Einträge der Form Typ · Feld (z. B. Anwendung · Jährliche Gesamtkosten, IT-Komponente · Jährliche Gesamtkosten). Der Wert pro Primärkarte ergibt sich dann als Summe dieses Feldes über alle verknüpften Karten.

Das Auswahlfeld ist eine Mehrfachauswahl, sodass eine einzige Auswertung mehrere verknüpfte Typen kombinieren kann. Beispiel: Beim Anbieter Microsoft zeigen Anwendung · Jährliche Gesamtkosten und IT-Komponente · Jährliche Gesamtkosten zusammen das Gesamtbild des Anbieters — Teams, M365, Azure und weitere von Microsoft bereitgestellte Komponenten — als eine einzige Zahl.

Warum nichts doppelt gezählt wird

Die Auswahl ist so konstruiert, dass Doppelzählungen ausgeschlossen sind:

• Jeder Eintrag ist ein eindeutiges Paar aus (Zieltyp, Kostenfeld) — die Liste bietet jedes Paar genau einmal an, auch wenn mehrere Beziehungstypen denselben Zieltyp erreichen.
• Innerhalb eines Paares tragen zwei Karten, die über mehrere Beziehungstypen verknüpft sind, ihre Kosten dennoch nur einmal bei.
• Über verschiedene Einträge hinweg kann keine Karte zweifach beitragen: Eine Karte besitzt genau einen Typ, und unterschiedliche Kostenfelder derselben Karte sind voneinander unabhängige Werte.

Ein kleines Hilfesymbol (?) neben dem Auswahlfeld wiederholt diese Garantie beim Überfahren mit der Maus.

Die Optionsliste wird aus Ihrem Metamodell erzeugt — Beziehungstypen und Kostenfelder werden zur Laufzeit ermittelt, sodass jeder neu angelegte benutzerdefinierte Kartentyp oder jede neue Beziehung automatisch zu einer gültigen Kostenquelle wird.

In ein Rechteck hineinzoomen

Sobald mindestens eine Kostenquelle aktiv ist, sind die Treemap-Rechtecke anklickbar. Ein Klick ersetzt das Diagramm durch die Aufschlüsselung der Kosten dieses Rechtecks — die zugeordneten Karten, die zu seiner Aufrollung beigetragen haben, dimensioniert nach ihren direkten Kosten. Über dem Diagramm erscheint ein Breadcrumb, z. B. Alle Anwendungen › NexaCore ERP; klicken Sie auf ein beliebiges Segment, um nach oben zurückzunavigieren.

• Eine Kostenquelle aktiv — der Drilldown zeigt eine Treemap der verknüpften Karten (z. B. zeigt ein Klick auf NexaCore ERP mit angehakter IT-Komponente · Jährliche Gesamtkosten die mit NexaCore ERP verknüpften IT-Komponenten, dimensioniert nach ihren Jahreskosten).
• Mehrere Kostenquellen aktiv — der Drilldown zeigt eine Treemap pro Quelle nebeneinander (eine Spalte auf schmalen Anzeigen, zwei auf breiten). Jedes Panel hat seine eigene Überschrift, seinen eigenen Gesamtbetrag und seinen eigenen % des Gesamtwerts im Tooltip — so behalten unterschiedliche Kartentypen ihre eigene Skala, anstatt in ein einziges Diagramm gequetscht zu werden.

Der Zeitleisten-Schieberegler, die Kostenquellen-Auswahl und andere Filter bleiben beim Drilldown erhalten, und die Drilldown-Ebene ist Teil der gespeicherten Berichtskonfiguration — wer einen Bericht im hineingezoomten Zustand speichert, öffnet ihn direkt auf dieser Ebene wieder. Wenn keine Kostenquelle aktiv ist, öffnet ein Klick auf ein Rechteck stattdessen das Karten-Seitenpanel (es gibt nichts aufzuschlüsseln).

Auf bestimmte Karten eingrenzen — Der Chip neben der Kartentyp-Auswahl öffnet eine Auswahl: Wählen Sie eine oder mehrere Karten, und Treemap, Summen und Tabelle zeigen nur diese und alles darunter. Während Sie in ein Rechteck hineingezoomt haben, wird der Chip ausgeblendet, da eine Detailansicht bereits zu einem anderen Kartentyp gewechselt ist; verlassen Sie sie, ist die Eingrenzung weiterhin aktiv.

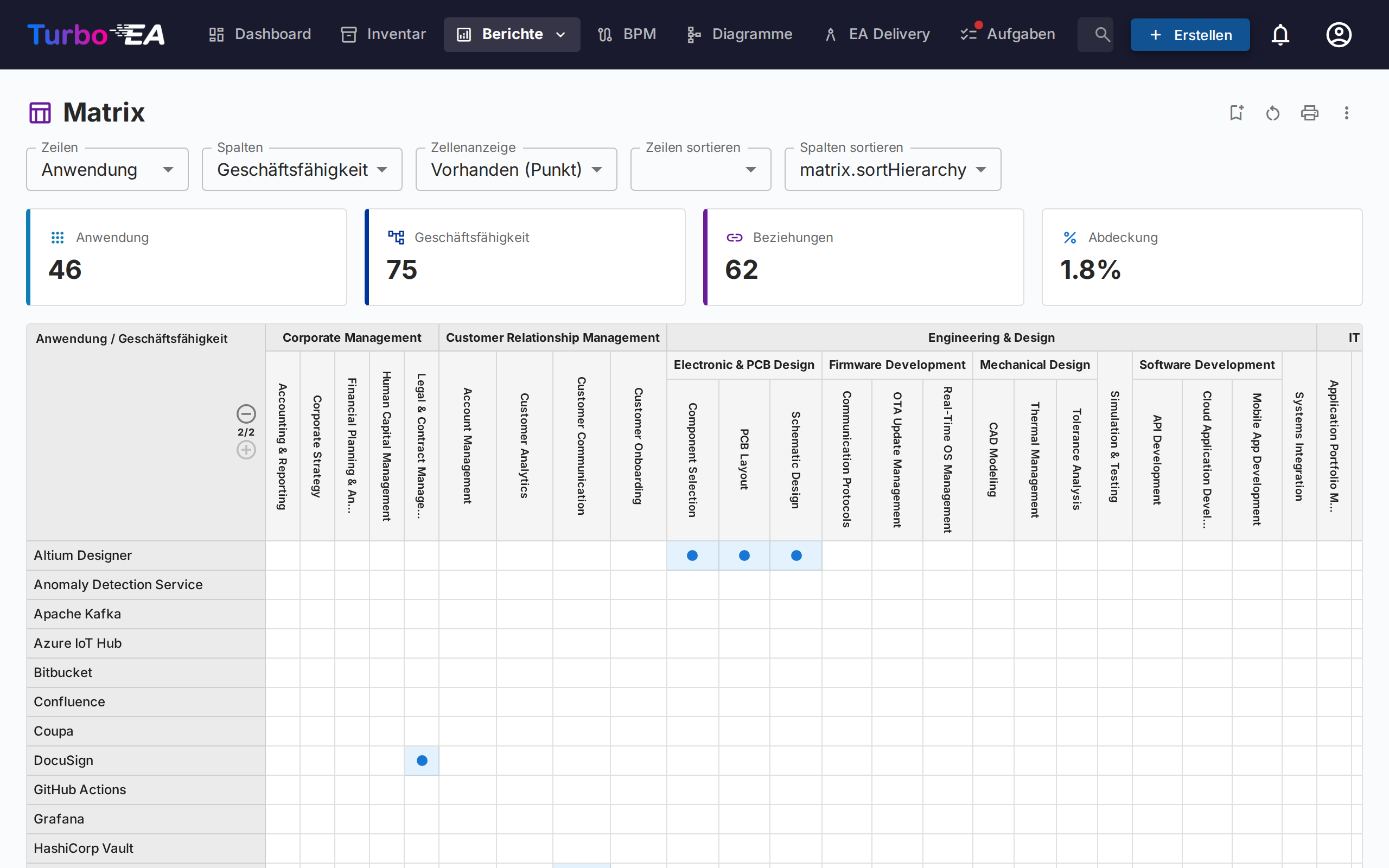

Matrixbericht

Der Matrixbericht erstellt ein Kreuzreferenzraster zwischen zwei Kartentypen. Zum Beispiel:

• Zeilen — Anwendungen
• Spalten — Geschäftsfähigkeiten
• Zellen — Zeigen an, ob eine Beziehung besteht (und wie viele)

Dies ist nützlich zur Identifizierung von Abdeckungslücken (Fähigkeiten ohne unterstützende Anwendungen) oder Redundanzen (Fähigkeiten, die von zu vielen Anwendungen unterstützt werden).

Verwenden Sie den Schalter Nicht verknüpfte Karten ausblenden, um Zeilen und Spalten für Karten ohne Beziehungen auszublenden, sodass nur Karten angezeigt werden, die an mindestens einer Beziehung beteiligt sind. Die vollständige Ansicht mit allen Karten bleibt die Standardeinstellung.

Was eine Zelle zeigt

Die Steuerung Zellenanzeige bietet vier Optionen:

• Vorhanden (Punkt) — ein Punkt überall dort, wo eine Beziehung besteht.
• Anzahl (Heatmap) — wie viele Beziehungen es gibt, nach Dichte eingefärbt.
• Werte (Kürzel) — ein farbcodierter Buchstabe je Beziehungswert, mit einer Legende über dem Raster. Am besten für große Matrizen.
• Werte (Beschriftungen) — die Wertenamen vollständig. Die Spalten werden breiter, daher eignet sich das für kleinere Matrizen.

Buchstaben und Namen stammen aus den Attributen, die Ihre Beziehungstypen deklarieren, in Ihrer eigenen Sprache. Eine CRUD-Beziehung liest sich als C R U D; eine Eigentumsbeziehung zeigt ihre eigenen Werte. Fügen Sie im Metamodell einem Beziehungstyp einen Wert hinzu, erscheint er hier ohne weitere Einrichtung. Eine eingeklappte Gruppenzelle zeigt immer eine Anzahl, da sie viele verschiedene Werte umfassen kann — klappen Sie eine Ebene aus, um sie zu sehen.

Eine Karte mit untergeordneten Elementen kann auch eigene Beziehungen haben. In diesem Fall erhält sie direkt unter ihrer Gruppenüberschrift eine eigene Zeile (bzw. Spalte) mit der Beschriftung (selbst), damit diese Beziehungen einen Platz haben und nicht zwischen der übergeordneten Karte und ihren untergeordneten Elementen verloren gehen. Klappen Sie die Ebene ein, werden sie zusammen mit denen der untergeordneten Elemente in der Gruppenzelle gezählt.

Nach Beziehung filtern

Die Filterleiste über dem Raster grenzt die Matrix auf die Beziehungen ein, die Sie interessieren:

• Beziehungstyp — wenn die beiden Kartentypen in beide Richtungen verbunden sind.
• Richtung — ob die Zeilenkarte Quelle oder Ziel der Beziehung ist.
• Werte — ein Filter je Attribut, das die Beziehungstypen deklarieren, einschließlich «(leer)» für Beziehungen, bei denen der Wert nie gesetzt wurde.

Beim Filtern leeren sich die Zellen der Karten, die nicht mehr passen; der Schalter Nicht passende Karten ausblenden lässt dann nur die passenden übrig. Einige Beispiele:

• Anwendung × Datenobjekt, gefiltert auf Anlegen — welche Anwendungen das führende System für ein Datenobjekt sind.
• Anwendung × Schnittstelle, nach Richtung gefiltert — wer eine Schnittstelle bereitstellt und wer sie konsumiert.
• Organisation × Anwendung, gefiltert auf Eigentümer — die Eigentümerlandkarte, ohne dass die Nutzer sie überladen.

Abdeckungslücken finden

Zwei Kacheln zählen die Karten je Achse, die überhaupt keine Beziehung haben. Nur Lücken anzeigen reduziert das Raster auf genau diese — die Fähigkeiten, die niemand unterstützt, die Datenobjekte, die niemand pflegt.

Sich in einer großen Matrix zurechtfinden

Zeile suchen und Spalte suchen filtern die Achsen nach Namen; ein übergeordnetes Element bleibt sichtbar, wenn eines seiner untergeordneten Elemente passt. Die Tauschschaltfläche in der Titelleiste vertauscht die beiden Achsen.

Exportieren

Der Excel-Export erzeugt zwei Blätter: das Raster wie auf dem Bildschirm und eine Zeile je Beziehung mit ihren Werten in Spalten — das Blatt zum Pivotieren. Der PowerPoint-Export erfasst das Bild.

Beide Achsen eingrenzen — Jede Achse hat ihren eigenen Chip neben ihrer Typ-Auswahl, sodass Sie diese Fähigkeiten × diese Anwendungen abfragen können. Die Kennzahlen über dem Raster folgen der Eingrenzung, sodass die Zahlen immer das Gezeigte beschreiben. Ein Wechsel des Kartentyps einer Achse löscht deren Eingrenzung; beim Transponieren tauschen die beiden Eingrenzungen mit den Achsen.

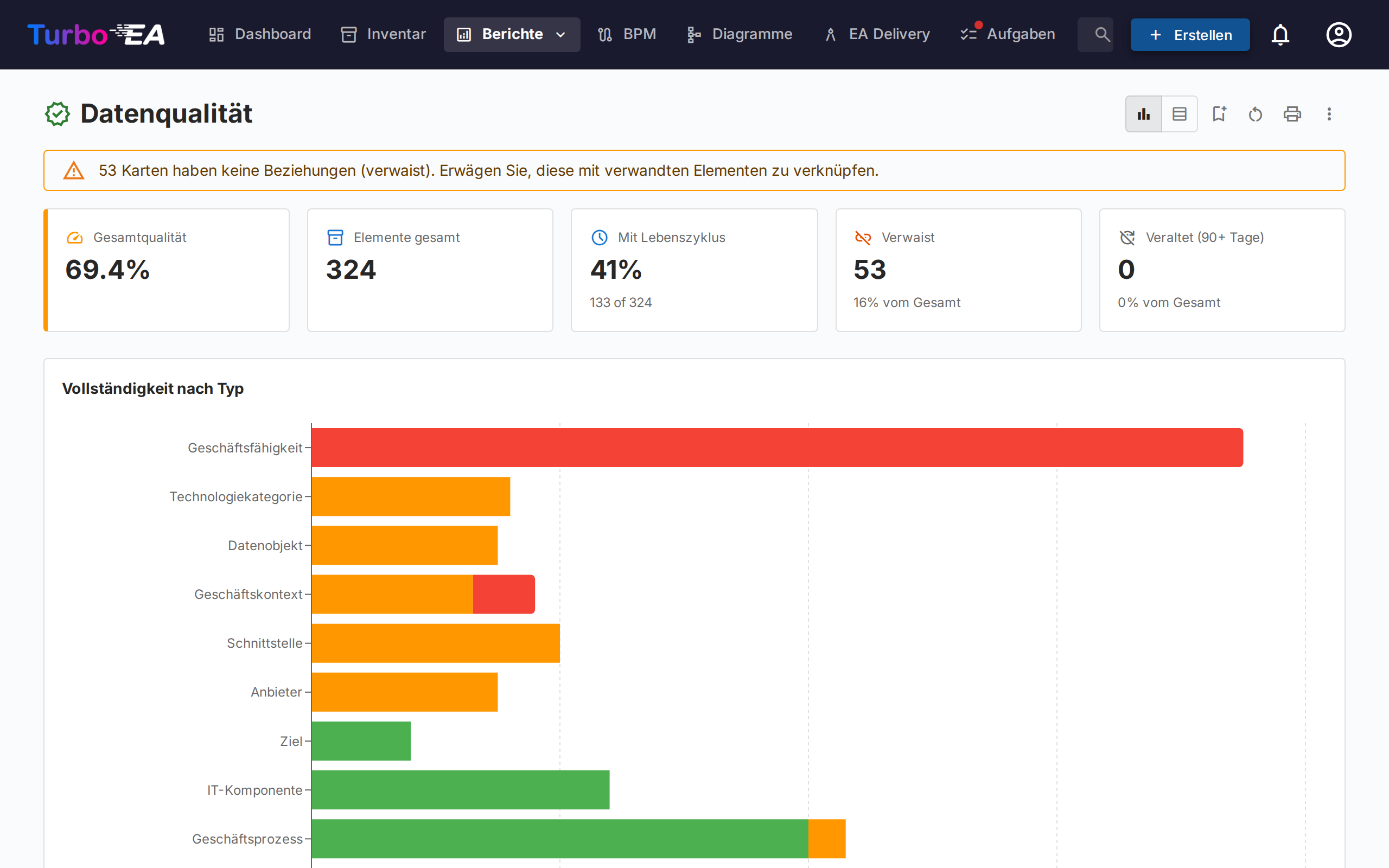

Datenqualitätsbericht

Der Datenqualitätsbericht ist ein Vollständigkeits-Dashboard, das zeigt, wie gut Ihre Architekturdaten ausgefüllt sind. Basierend auf den Wichtigkeiten, die in der Registerkarte Datenqualität jedes Kartentyps konfiguriert sind (jedes Feld sowie die integrierten Faktoren Beschreibung, Lebenszyklus, Pflichtbeziehungen und Pflicht-Tags):

• Gesamtbewertung — Durchschnittliche Datenqualität über alle Karten
• Nach Typ — Aufschlüsselung, die zeigt, welche Kartentypen die beste/schlechteste Vollständigkeit haben
• Einzelne Karten — Liste der Karten mit der niedrigsten Datenqualität, priorisiert zur Verbesserung

Karten mit einem leeren Pflichtfeld erhalten immer 0 % — die gewichtete Berechnung greift erst wieder, wenn alle Pflichtfelder ausgefüllt sind — die Liste der schlechtesten Werte zeigt also genau die Karten, deren Pflichtangaben noch fehlen.

In eine Zahl hineinnavigieren

Jede Kennzahl im Bericht ist ein Einstiegspunkt, nicht nur eine Anzeige:

• Klicken Sie auf ein Balkensegment in Vollständigkeit nach Typ — rechts öffnet sich ein Panel mit den Karten dieses Typs in diesem Band (Vollständig, Teilweise oder Minimal).
• Klicken Sie auf einen Balken in Durchschnittliche Vollständigkeit nach Typ oder auf eine Zeile in der Tabellenansicht, um alle Karten dieses Typs aufzulisten.
• Klicken Sie auf die Kachel Verwaist oder Veraltet, um die Karten hinter dieser Zahl aufzulisten.

Klicken Sie im Panel auf eine Karte, um deren Detailbereich zu öffnen, oder auf In Inventar anzeigen, um im Inventar weiterzuarbeiten — dieses erscheint nach Datenqualität gruppiert, mit dem angeklickten Band aufgeklappt und den übrigen daneben eingeklappt, sodass Sie sofort mit der Korrektur beginnen können. Die Panels Verwaist und Veraltet führen in den passenden Inventarfilter — über alle Kartentypen hinweg.

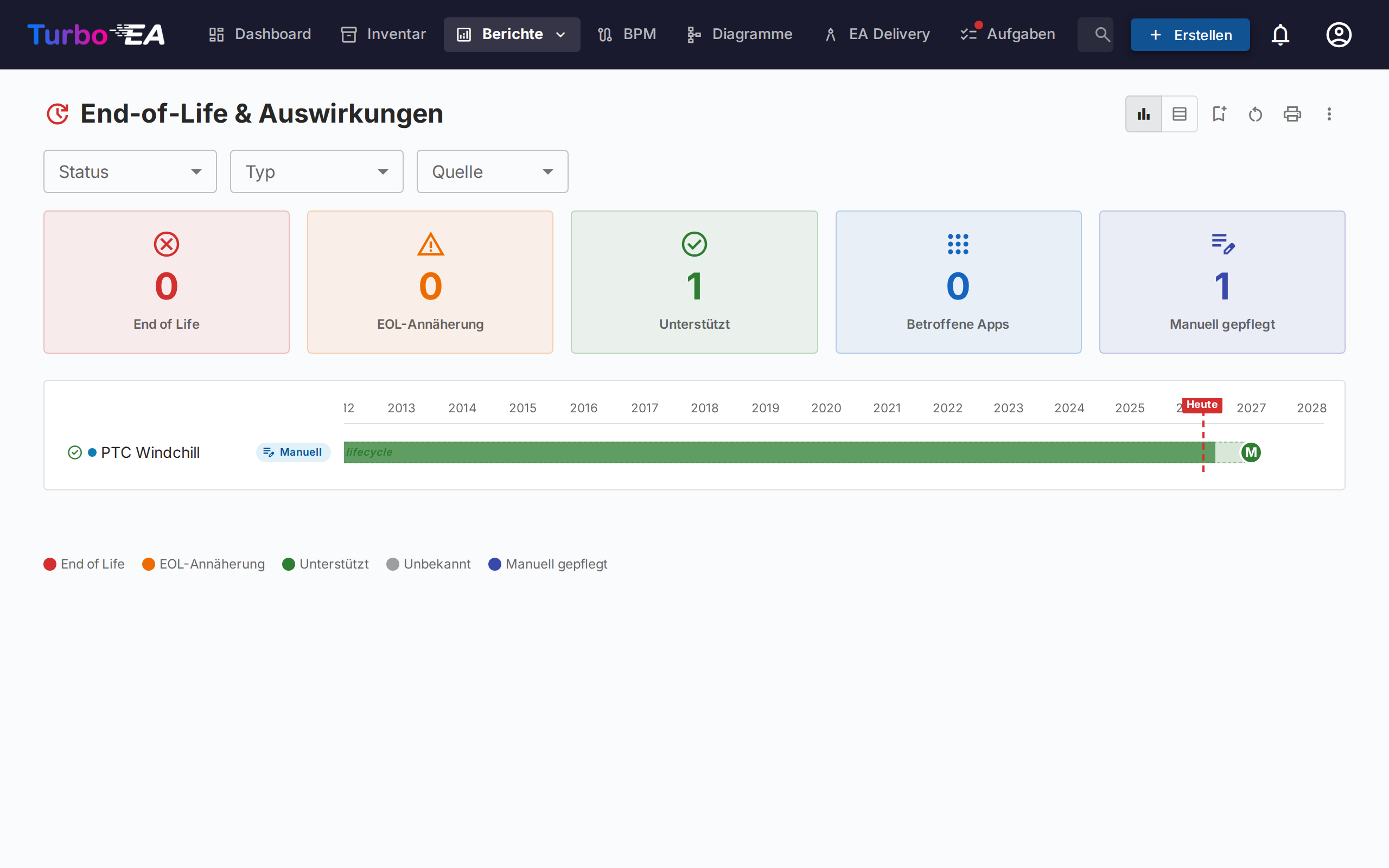

End-of-Life-Bericht (EOL)

Der EOL-Bericht zeigt den Supportstatus von Technologieprodukten, die über die Funktion EOL-Administration verknüpft sind:

• Statusverteilung — Wie viele Produkte Unterstützt, EOL nähert sich oder Lebensende sind
• Zeitleiste — Wann Produkte den Support verlieren werden
• Risikopriorisierung — Fokus auf geschäftskritische Komponenten, die sich dem EOL nähern

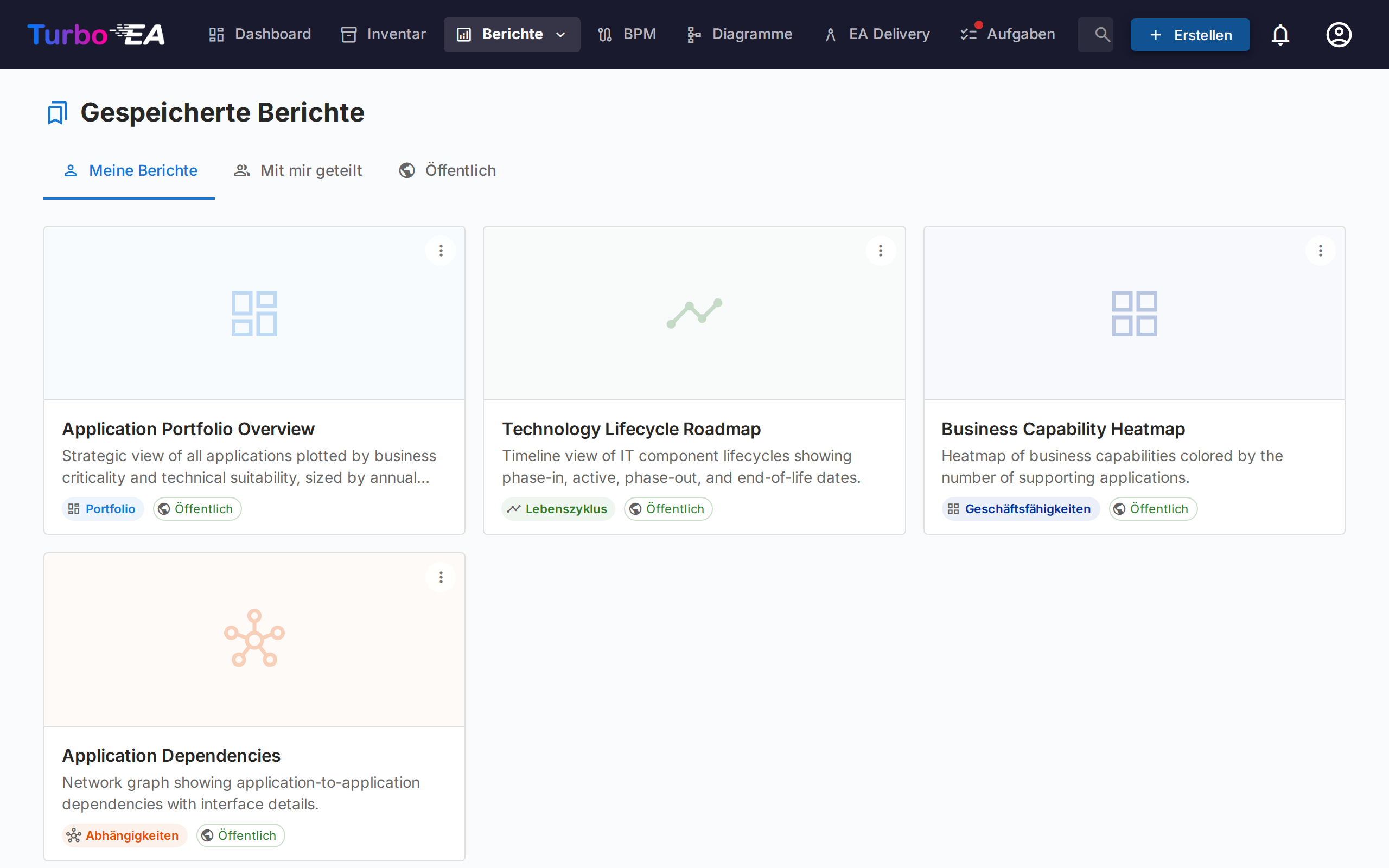

Gespeicherte Berichte

Speichern Sie jede Berichtskonfiguration für schnellen späteren Zugriff. Gespeicherte Berichte enthalten eine Miniaturvorschau und können in der gesamten Organisation geteilt werden.

Berichte exportieren

Jeder Bericht unterstützt Als Excel exportieren (.xlsx) und Als PowerPoint exportieren (.pptx) über das ⋮-Menü in der Titelleiste (neben Drucken und Link kopieren).

• Excel — Erzeugt ein Arbeitsblatt pro aktuell angezeigter Datentabelle, mit automatisch dimensionierten Spalten sowie erhaltener Währungs- und Zahlenformatierung. Wechseln Sie vor dem Export zur Tabellenansicht, um die zugrunde liegenden Zeilen zu erfassen.
• PowerPoint — Erstellt eine Präsentation, deren erste Folie Berichtstitel, Erstellungszeitpunkt, aktiven Filterüberblick und das Live-Diagramm in Präsentationsqualität kombiniert. Folgefolien paginieren die Datentabellen für teilbare Handouts.

Beim Export aktive Filter- und Gruppierungseinstellungen werden auf der Titelfolie bzw. in der Kopfzeile festgehalten, sodass Exporte selbsterklärend bleiben.

Prozesskarte

Die Prozesskarte visualisiert die Geschäftsprozesslandschaft der Organisation als strukturierte Karte und zeigt Prozesskategorien (Management, Kern, Unterstützung) und ihre hierarchischen Beziehungen.

Auf bestimmte Prozesse eingrenzen — Der Chip neben Anzeigetiefe öffnet eine Auswahl: Wählen Sie einen oder mehrere Prozesse, und die Karte zeigt nur diese und alles darunter. Teilprozesse werden automatisch einbezogen, und die Anzeigetiefe zählt ab Ihrer Auswahl. Das Hineinzoomen per Klick funktioniert weiterhin — nun innerhalb der Eingrenzung. Dies ist ein anderes Bedienelement als die Zeile Bereich darunter, die nach verknüpfter Organisation oder Geschäftskontext filtert.
