报告

Turbo EA 包含强大的可视化报告模块，允许从不同角度分析企业架构。所有报告都可以保存以便复用，包括当前的筛选和轴配置。

投资组合报告

投资组合报告显示卡片的可配置气泡图（或散点图）。您可以选择每个轴代表什么：

• X 轴 —— 选择任何数字或选择字段（例如技术适用性）
• Y 轴 —— 选择任何数字或选择字段（例如业务关键性）
• 气泡大小 —— 映射到数字字段（例如年度成本）
• 气泡颜色 —— 映射到选择字段或生命周期状态

这非常适合投资组合分析 —— 例如按业务价值与技术适用性绘制应用程序，以确定投资、替换或退役的候选对象。

AI 投资组合洞察

当 AI 已配置且管理员已启用投资组合洞察时，投资组合报告会显示一个 AI 洞察 按钮。点击该按钮会将当前视图的摘要发送给 AI 提供商，后者会返回关于集中风险、现代化机会、生命周期问题和投资组合平衡的战略洞察。洞察面板可折叠，在更改筛选条件或分组后可以重新生成。

从报表到资产清单

点击某个分组会打开一个列出该组卡片的侧边栏。其中的在资产清单中查看按钮会打开精确对应该分组的资产清单。当报表按卡片类型自身的字段分组时，资产清单会按同一字段分组打开：所点击的分组展开，其余分组折叠（数量仍然可见），并且报表的搜索及属性、关系、标签筛选条件也会一并带入——随即可「全选」并进行批量编辑。当按关联卡片类型（例如组织）分组时，资产清单则会按该关联卡片进行筛选。启用嵌套分组时该按钮会隐藏：汇总的子树无法对应单一的清单筛选条件。

折叠筛选区

筛选行可以折叠：点击其标题即可隐藏筛选控件，把纵向空间还给图表。该设置会与报表的其余配置一起记住，因此报表重新打开时仍保持离开时的样子。折叠状态下，标题依然显示当前有多少个筛选条件处于活跃状态，清除全部也仍然可用——折叠某个区块绝不会掩盖数据已被筛选这一事实。

时间旅行

时间轴滑块带有与依赖关系报告相同的转型工具：在应用投入使用（蓝色）或退役（红色）的每个日期上都有标记；当滑块停在某个标记上时，会以药丸形标签列出发生变化的应用；箭头按钮可逐个变化跳转；展望未来时，徽章会汇总此次转型（「+4 张加入 · −7 张退役」——同样出现在打印和导出的页眉中）。点击标记或药丸形标签会聚焦该处发生变化的应用——视图的其余部分淡化，同时这些应用闪动；在所选日期已经退役的应用会在闪动期间临时显示，随后再次隐藏。

灵活组合分析

灵活组合分析与应用组合使用相同的控件，但在工具栏顶部新增了卡片类型选择器。可用于以相同的分组、着色和筛选体验，分析业务能力、计划、IT 组件或任何其他可见卡片类型的组合。

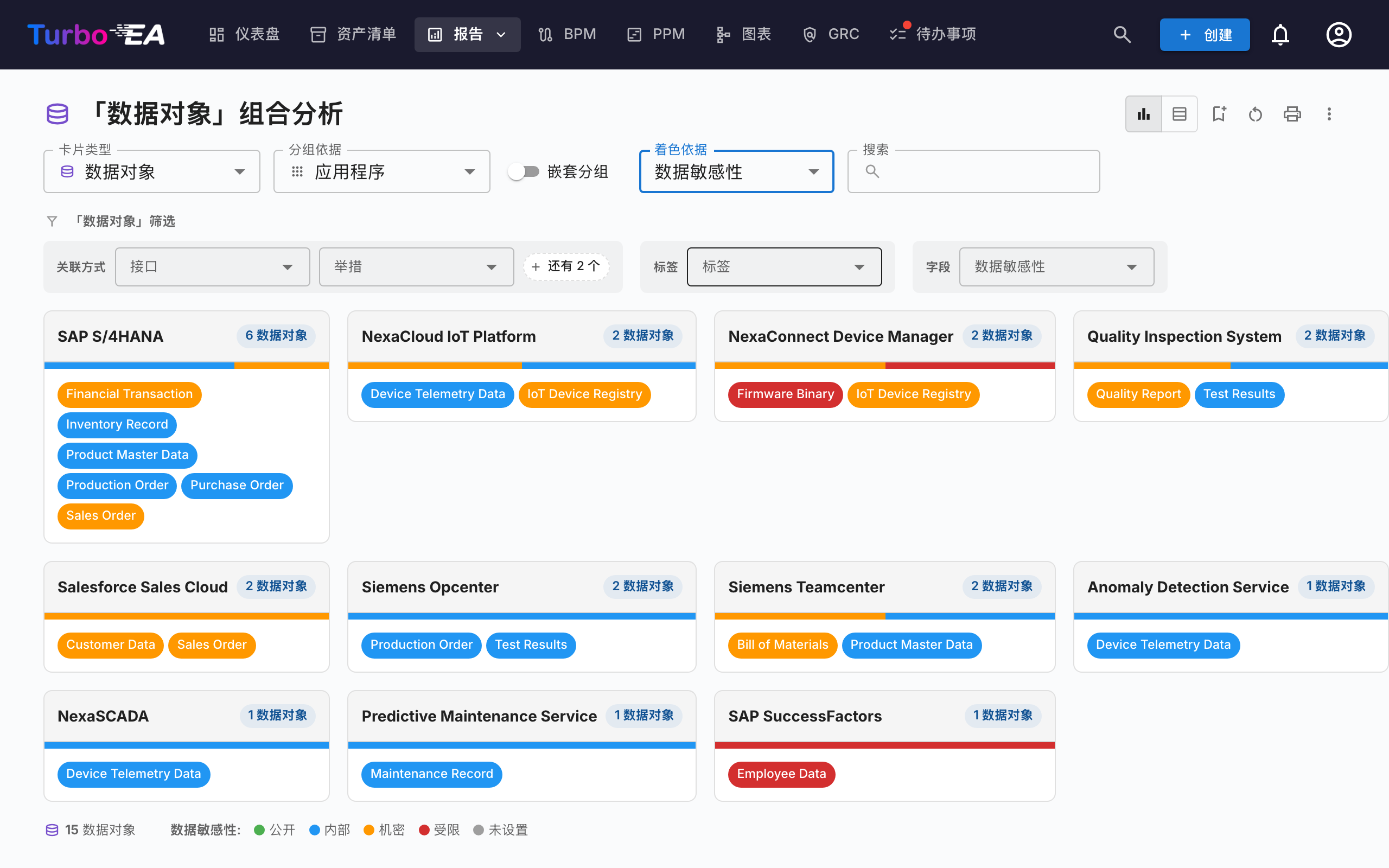

上图展示了一个典型用例：将卡片类型选为数据对象，分组依据 → 应用以查看每个应用拥有哪些数据，着色依据 → 数据敏感性则可一眼识别敏感数据所在的位置。

切换卡片类型会重置分组、着色和筛选项的选择（它们引用的字段键在新类型中不存在），报告会以所选类型适用的字段、关系和标签重新加载。该报告与应用组合共享相同权限（reports.portfolio），并独立保存。

关系子类型

当卡片的关系带有「类型」值时——例如组织→应用关系上的使用类型（所有者 / 使用者 / 干系人），或应用→业务能力关系上的支持类型——您可以按该值为卡片着色并进行筛选。先按相关卡片类型对报告进行分组即可使用（例如分组依据 → 组织以启用使用类型）：子类型随后会出现在着色依据下拉菜单的关系子类型分组中，并作为独立的筛选行出现。由于每张卡片都显示在某一相关卡片之下，因此会按该条关系着色——某应用若是某组织的使用者，即使它归另一组织所有，在该处也会显示为使用者。

嵌套分组

按支持层级结构的关联卡片类型（例如业务能力或组织）分组时，分组依据 选择器旁会出现一个嵌套分组开关。启用后，分组将按照关联类型的父子层级以嵌套盒子的形式呈现——与能力地图类似。显示深度选择器控制展开的层级数量：每张卡片显示在其最深的可见分组下，超出深度限制的分组会将其卡片上卷到最近的可见上级分组。不包含任何卡片的分支将被隐藏。

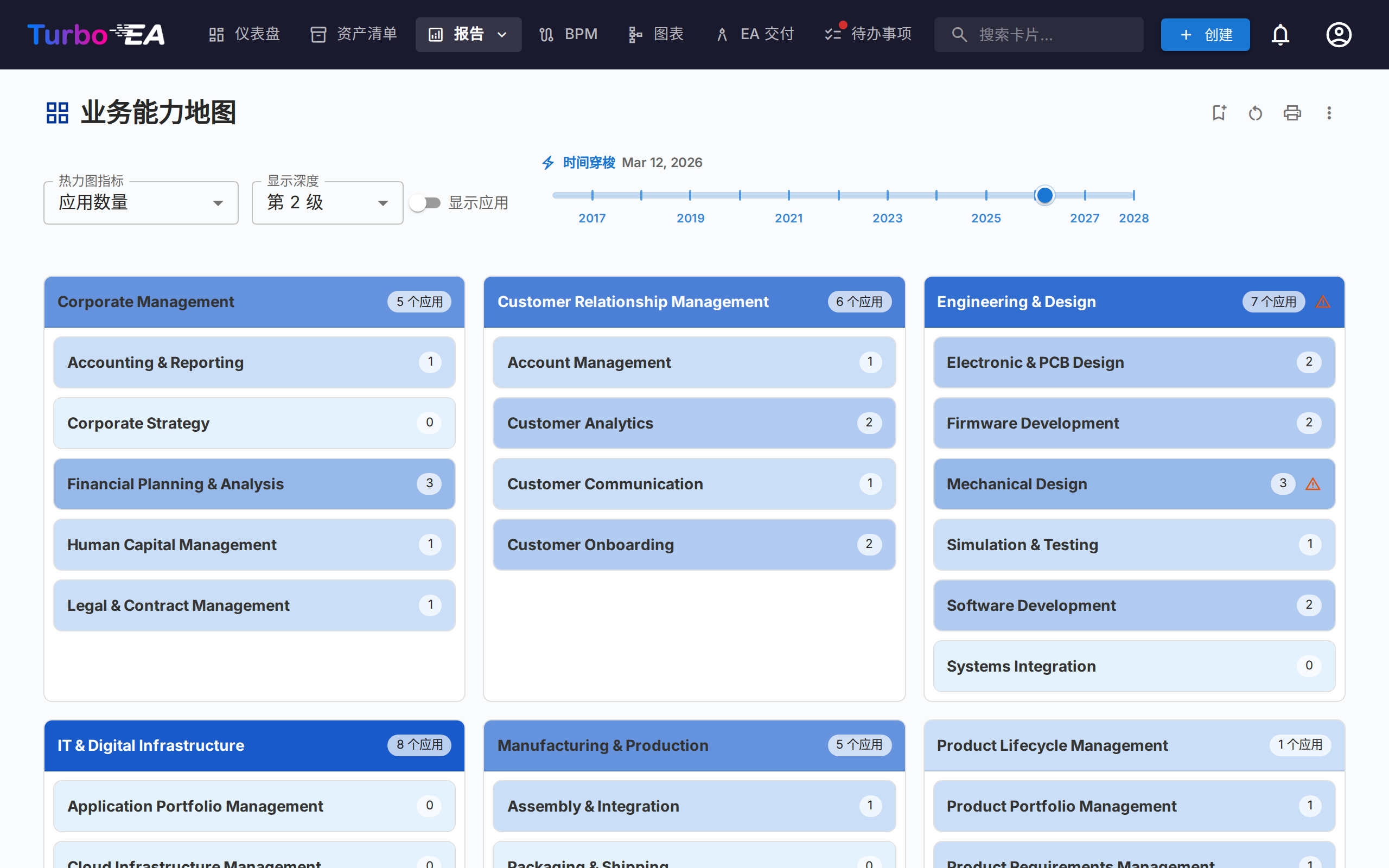

能力地图

点击某项能力会打开侧面板，列出其子树中的所有应用。在最底层能力上，面板会提供在清单中查看，跳转到与之关联的应用。

能力地图显示组织业务能力的层级热力图。每个块代表一个能力，具有：

• 层级结构 —— 主要能力包含其子能力
• 热力图着色 —— 块根据选定的指标着色（例如支持的应用程序数量、平均数据质量或风险等级）
• 点击探索 —— 点击任何能力可深入查看其详情和支持的应用程序

限定到特定能力 — 默认情况下，地图会绘制全部能力。使用工具栏中的能力标签打开选择器，选择一项或多项能力；地图随后只显示这些能力及其下属的全部内容。子能力会自动包含在内，因此选择一项顶层能力即可获得它的整个分支。显示深度从所选能力开始计算，因此《级别 2》始终表示当前所看内容之下的两层。该范围会随报表一起保存，已保存的报表会在同一分支上重新打开。

时间旅行 — 时间轴滑块带有与依赖关系报告相同的转型工具：在应用投入使用（蓝色）或退役（红色）的每个日期上都有标记；当滑块停在某个标记上时，会以药丸形标签列出发生变化的应用；箭头按钮可逐个变化跳转；展望未来时，徽章会汇总此次转型（同样出现在打印和导出的页眉中）。点击标记或药丸形标签会聚焦该变化：开启显示应用时，发生变化的应用标签会闪动，其余部分淡化，在所选日期已经退役的应用会在闪动期间临时显示；关闭时，聚焦落在包含变化应用的能力块上——仅有应用加入处为蓝色，仅有应用退役处为红色，两者兼有处为紫色。

折叠筛选区 — 应用筛选行可以折叠；点击其标题即可收回空间。该状态会随报表一起保存，活跃筛选条件的数量仍显示在折叠后的标题上，清除全部也无需先展开即可使用。

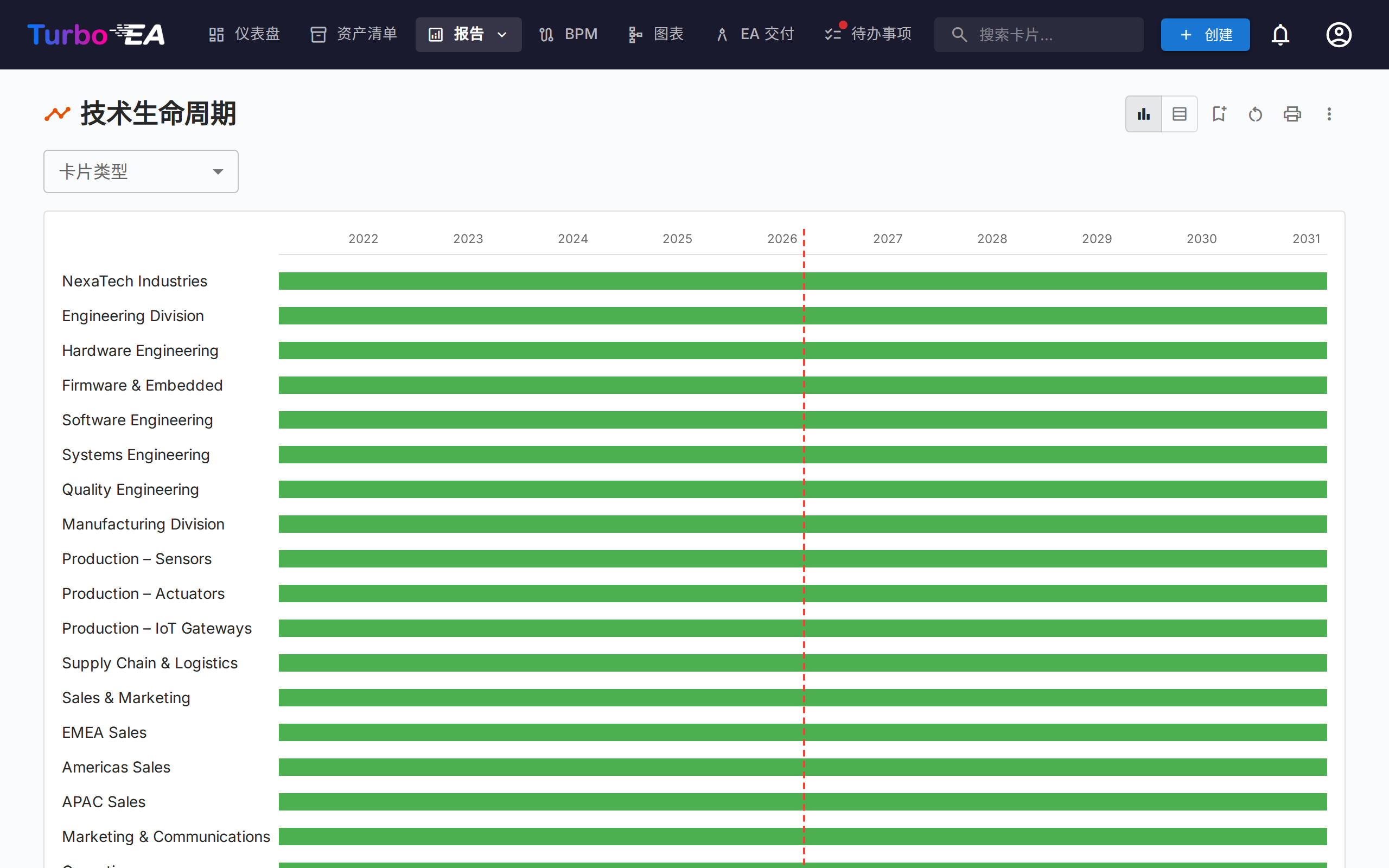

生命周期报告

生命周期报告显示技术组件引入时间和计划退役时间的时间线可视化。对以下方面至关重要：

• 退役规划 —— 查看哪些组件即将到达生命周期终点
• 投资规划 —— 识别需要新技术的空缺
• 迁移协调 —— 可视化引入和淘汰的重叠期

组件以横跨其生命周期阶段的水平条显示：规划、引入、活跃、淘汰和生命周期结束。

限定到特定卡片 — 选择卡片类型后，旁边的标签会打开选择器：选择一张或多张卡片，时间线便只显示这些卡片及其下属内容。子卡片会自动包含在内。当类型选择器处于《全部类型》时该标签保持禁用，因为限定范围需要单一的层级结构。

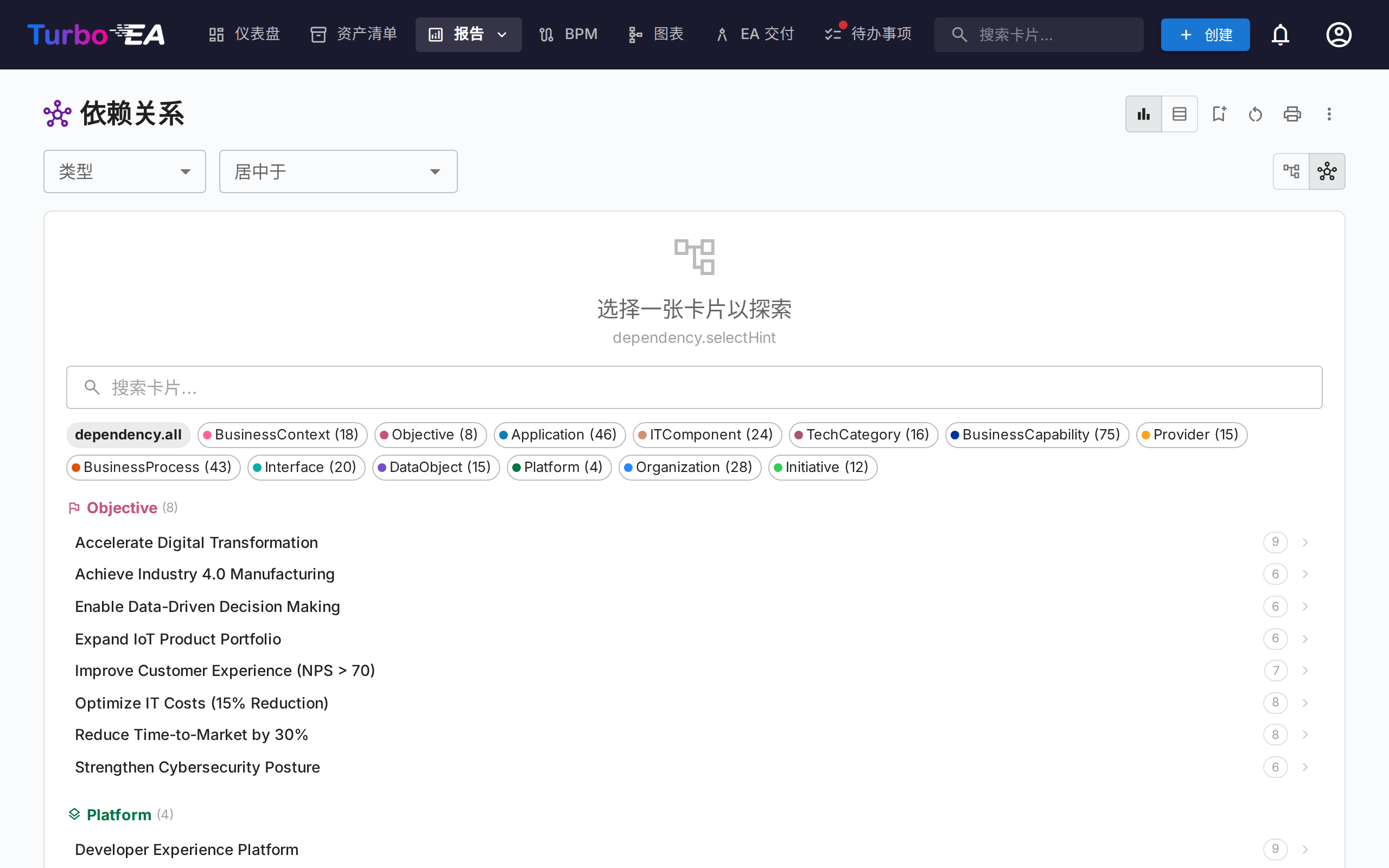

依赖关系报告

依赖关系报告将组件之间的连接可视化为网络图。节点代表卡片，边代表关系。功能包括：

• 深度控制 —— 限制从中心节点显示多少跳（BFS 深度限制）
• 类型筛选 —— 仅显示特定的卡片类型和关系类型
• 交互式探索 —— 点击任何节点将图表重新居中到该卡片
• 影响分析 —— 了解对特定组件变更的影响范围

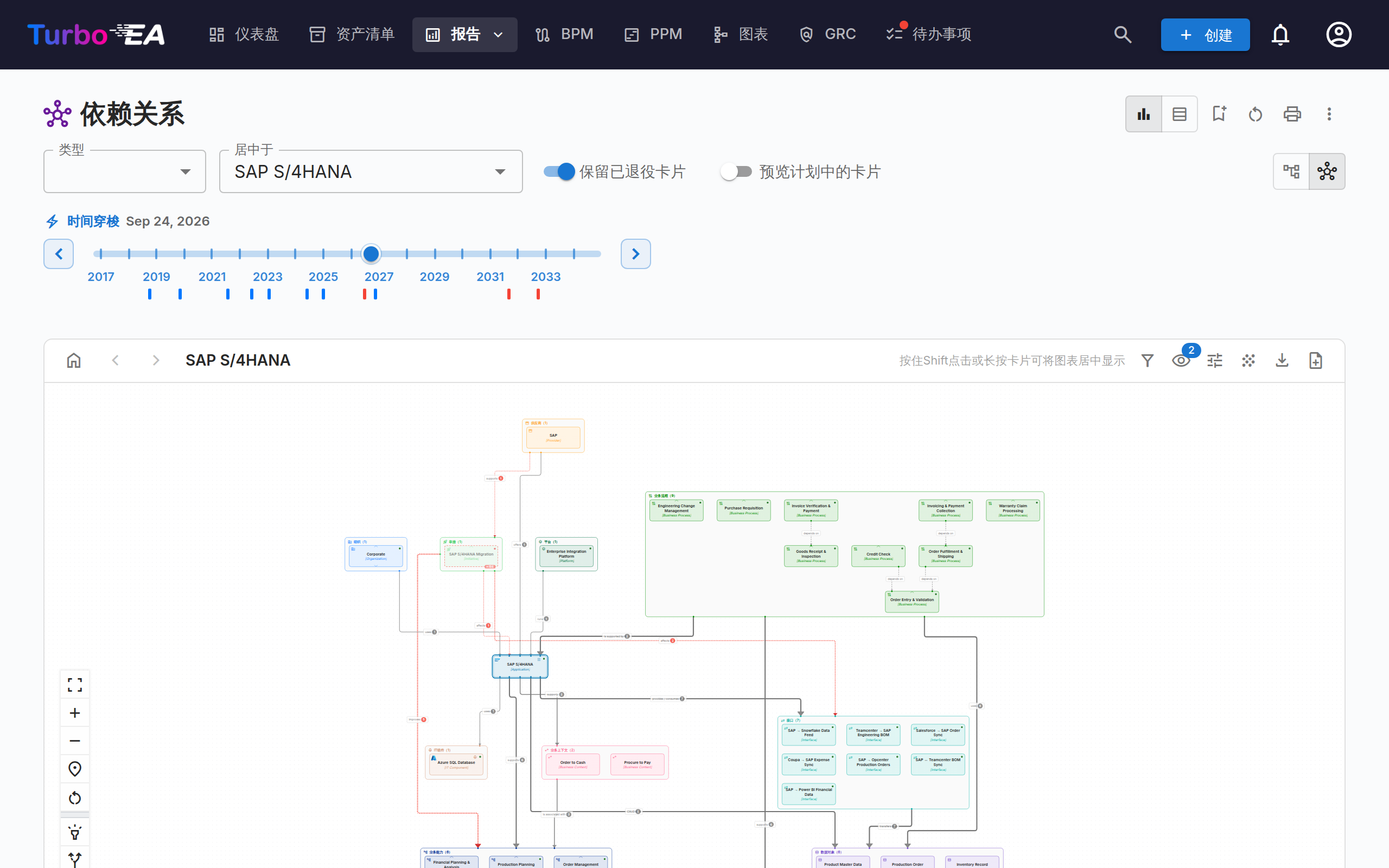

• 时间旅行 —— 选定一张卡片作为中心（或切换到表格视图）后，拖动时间轴滑块即可查看任意日期的架构全景。尚未启用的卡片会被隐藏：卡片在其启用日期进入架构全景，因此启用日期尚未到来、或根本没有设置启用日期的卡片，不会出现在默认视图中。在今天到未来某日期之间新增的卡片，在该日期就是架构全景的一部分：它们只带紫色边框、不带任何标注，因为时间旅行呈现的是彼时的状态；已退役的卡片在退役日期之后的任何时间点都会以淡化形式保留在图上并标注 已退役 —— 这样转型既能看到移除了什么，也能看到保留了什么。工具栏中的保留已退役卡片开关可将其隐藏，只显示所选日期仍在使用的卡片。与之对应的预览计划中的卡片开关，会在卡片启用之前的任何日期以淡化并标注 即将上线 的方式显示尚未启用的卡片——即使在当前或过去的视图中也能预览即将到来的内容。时间轴上标记了所显示图表中卡片投入使用（蓝色）或退役（红色）的每个日期；点击标记即可将滑块直接跳转到该变化，也可以用滑块旁的箭头逐个变化跳转。当滑块停在某个标记上时，该标记所统计的卡片会以药丸形标签列在标记下方，并以 + 归类即将投入使用的卡片、以 − 归类退役的卡片——每个标签都带有其卡片类型的颜色，点击其中一个即可仅高亮该卡片。标记为蓝色表示该处只有卡片投入使用，红色表示只有退役，紫色表示两者兼有。当变化彼此靠近时，时间轴会将它们合并为一个标记，绘制得更宽并注明所涵盖的日期范围；在该范围内既投入使用又退役的卡片会同时出现在两侧。箭头会把合并后的标记视为一个停靠点：按一次即可越过它所涵盖的全部内容，而不是逐个走过其背后的日期。当滑块停在合并标记上时，架构全景呈现的是该范围结束时的状态 —— 它所涵盖的变化均已发生 —— 滑块旁显示的也是该日期范围，而非单个日期。点击（以及用箭头跳转）还会高亮相关卡片：画布短暂淡化，同时这些卡片以标记的颜色闪动；因保留已退役卡片关闭而隐藏的退役卡片，会在闪动期间临时显示。展望未来时，滑块上方的徽章会汇总此次转型（+4 张加入 · −7 张退役）。指向已退役卡片的关系会以红色虚线呈现 —— 即这次转型切断的依赖 —— 当滑块停在某个标记上时，在该处退役的卡片会保留在图上 —— 以淡化形式并标注 已退役 —— 即使保留已退役卡片处于关闭状态。留存卡片会在其连接发生变化处被标记：相邻卡片在此退役时显示红色断链图标，相邻卡片在此启用时显示蓝色图标，两者同时发生时两个都显示。它们依附于该标记：一旦离开便会清除，因此一次退役不会再在其后的每个日期都标注它的相邻卡片。滑块对所有视图生效，所选日期会随报告一起保存。

置于中心的卡片决定了你能看到多少内容，因此选择器会在每种类型中优先列出连接最多的卡片。业务能力通常是最有启发性的选择，因为它是唯一能一跳同时触及其上方目标与下方应用的卡片类型。

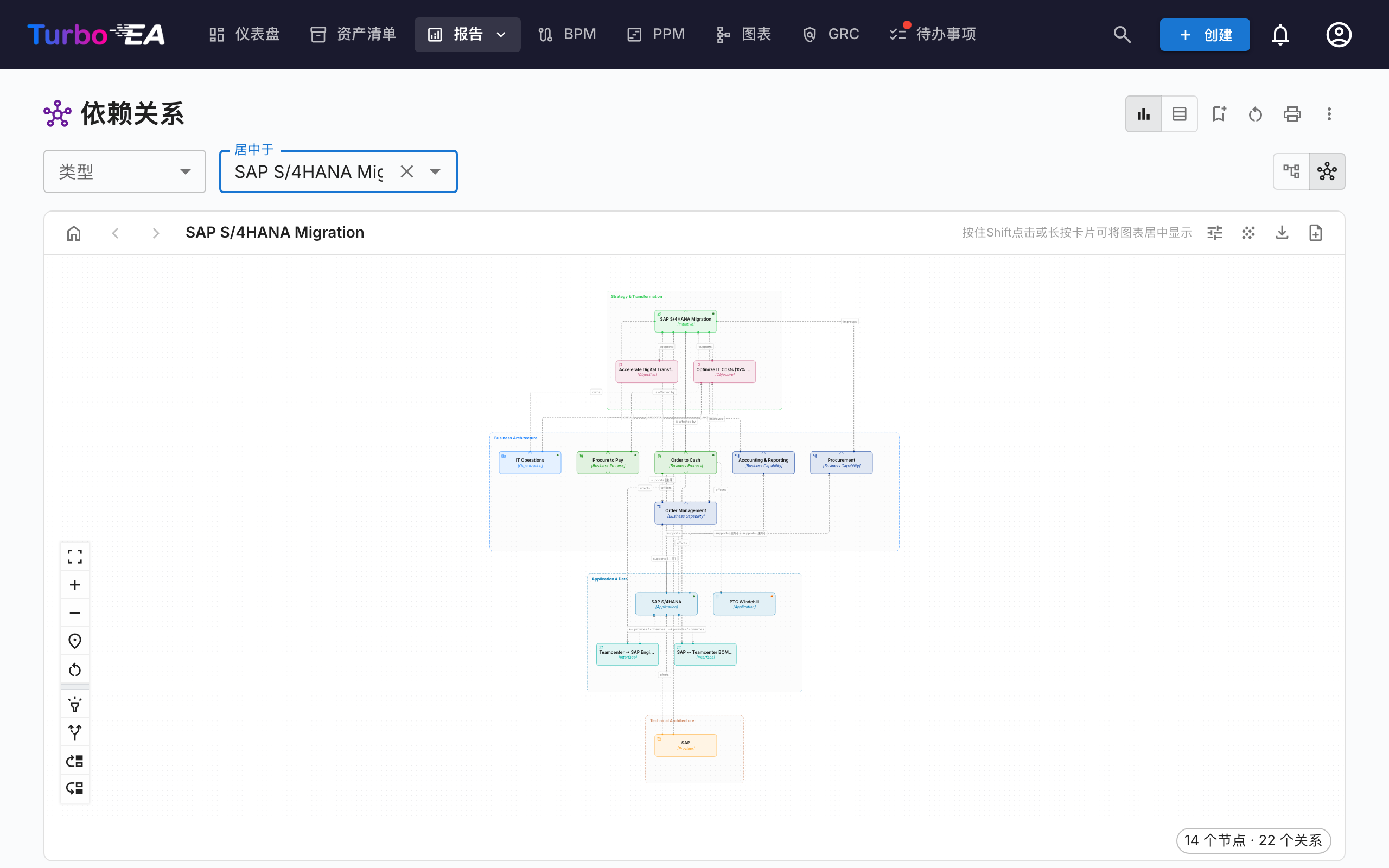

Layered Dependency View（分层依赖视图）

使用工具栏中的视图模式按钮切换到 Layered Dependency View。这是 Turbo EA 用于在四个 EA 层之间展示卡片之间依赖关系的自有表示法——受 ArchiMate 分层原则和 C4 模型「良好默认值」理念的启发，但与两者均不相同。同一视图也在卡片详情页面（显示该卡片的即时依赖邻域）和 TurboLens Architect 向导中复用，因此依赖关系在各处显示一致。

阅读图表

• 分层泳道 —— 卡片按架构层（战略与转型、业务架构、应用与数据、技术架构）以固定顺序分组在虚线边界矩形内。
• 按类型着色并带图标的节点 —— 每个节点根据其卡片类型着色，并在左上角显示卡片类型图标，因此即使没有颜色也能一眼识别类型。
• 有向带标签的边 —— 边遵循元模型关系方向（源 → 目标），并携带关系的正向标签（如使用、支持、运行于）。当某个关系带有限定值（例如支持类型主导）时，该值会以方括号显示在标签之后——例如支持 [主导]。
• 拟议卡片 —— 在 TurboLens Architect 向导中，尚未提交的卡片具有虚线边框和绿色 新 徽章。

探索与导航

• 平移、缩放、小地图 —— 拖动画布以平移，滚动以缩放，并使用小地图导航大型图表。
• 点击检查 —— 点击任何节点可打开卡片详情侧面板。
• 重新居中 —— 按住 Shift 点击或长按某张卡片即可将图表居中于它；工具栏的返回卡片选择器、上一张卡片和下一张卡片按钮可逐步浏览您的导航历史。
• 高亮模式 —— 将鼠标悬停在卡片上可高亮显示其连接；在触控设备上，在控制面板中开启高亮模式：点击卡片以高亮显示其连接，改为通过点击来高亮。
• 展开模式 —— 在控制面板中开启展开模式：点击卡片以显示其所有关系，然后点击某张卡片即可按需显示其全部关系。图表所居中的卡片会带有其卡片类型颜色的双重边框，你展开的每张卡片则带有更细的一层，因此随着图表变大，你的参照点始终可见。
• 显示父级 / 显示子级 —— 展开模式的两种定向替代方式。在控制面板中开启显示父级（上箭头）或显示子级（下箭头），然后点击某张卡片，即可仅将其层级父级或直接子级添加到图中。已显示的卡片会保留在图中——便于将父级与子级叠加查看——并在重新居中或重置视图时清除。
• 无需中心卡片 —— 在依赖关系报告中，Layered Dependency View 显示所有匹配当前类型筛选的卡片，因此您无需先选定一个起始卡片。

自定义视图（在工具栏中）

• 卡片显示菜单 —— 开启类型标签和生命周期状态点，开启层级标记（在具有未显示的上方父级或下方子级的卡片上显示一个小箭头——提示使用显示工具），并选择要在每张卡片上显示的额外属性字段——前两个显示在卡片上，完整集合在悬停提示中显示。所做选择会在多次访问之间保留。
• 显示生命周期终止的卡片 —— 在时间轴所选日期已达到生命终止的相关卡片默认被隐藏，以保持图表聚焦；在卡片显示菜单中开启显示生命周期终止的卡片即可重新显示它们。当前居中的卡片始终显示，即使它本身已处于生命终止状态。
• 显示关系标签 —— 每条关系的动词（支持、使用 等）会绘制在其连线上。默认开启；在卡片显示菜单中关闭它，可让密集的架构图更清爽。线条及其箭头仍会显示什么与什么相连以及方向。
• 显示关系值 —— 许多关系可以用一个值加以限定（例如某应用以主导、支持或不支持的方式支持某项能力）。开启时（默认），这些值会以方括号显示在关系标签旁（支持 [主导]），并包含在图像导出中。在卡片显示菜单中将其关闭可获得更简洁的视图；无论开关与否，没有值的关系都保持不变。
• 重新排列 —— 拖动某张卡片可在其所在层内移动它，或拖动整个层框可连同其所有卡片一起移动。重置视图（位于左侧工具栏）可恢复自动排列并清除所有探索。
• 背景 —— 在网格、圆点和无之间循环切换画布背景。
• 导出与全屏 —— 将图表导出为 PNG 或 SVG，或在全屏中打开它。
• 创建图表 —— 将当前视图转换为图表模块中一个新的可编辑图表。它会重建卡片、关系以及四个架构层泳道，并且每个形状都保持与其清单卡片的关联。系统会要求您输入名称，然后直接带您前往新图表。仅对可创建图表的用户可用。

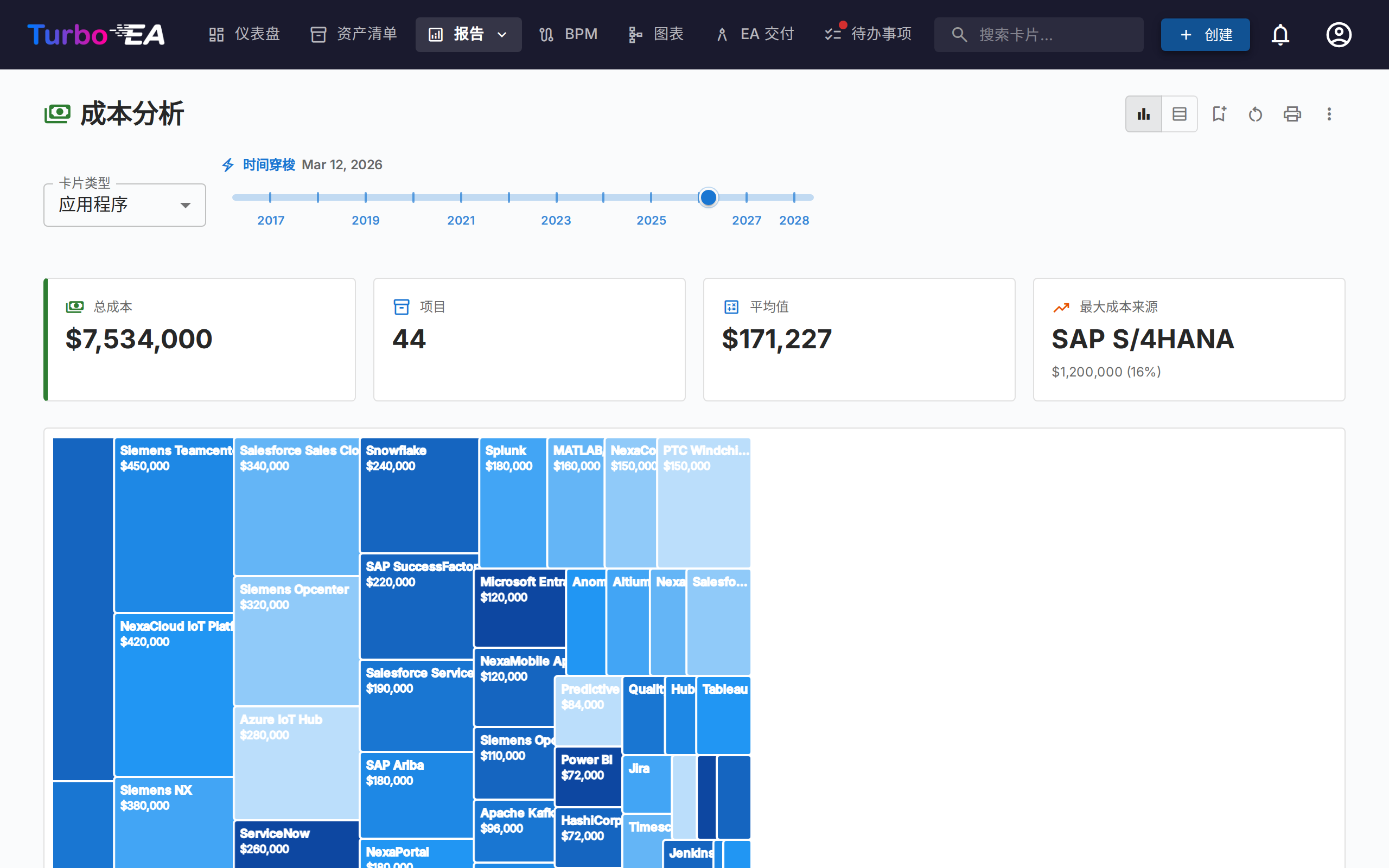

成本报告

成本报告提供技术架构的财务分析：

• 树状图视图 —— 按成本大小排列的嵌套矩形，可选分组（例如按组织或能力）
• 柱状图视图 —— 跨组件的成本比较
• 卡片类型 —— 选择报告所围绕的卡片类型（应用、IT 组件、供应商等）。

成本来源

当所选卡片类型至少存在一种指向带有成本字段的卡片类型的关系时，卡片类型旁会出现成本来源选择器，用于决定数据从何而来：

• 直接（此卡片类型） —— 默认选项；对所显示卡片自身的成本字段求和。直接查看应用或IT 组件时使用。
• 从关联卡片聚合 —— 勾选一个或多个「类型 · 字段」条目（例如「应用 · 年度总成本」、「IT 组件 · 年度总成本」）。每张主卡片的数值即变为其关联卡片在该字段上的求和。

该选择器支持多选，因此一次汇总可以同时合并多种关联类型。例如，查看供应商 Microsoft 时，同时勾选「应用 · 年度总成本」与「IT 组件 · 年度总成本」，便能将该厂商的完整覆盖范围 —— Teams、M365、Azure 以及微软提供的其他组件 —— 合并显示为一个数字。

为什么不会重复计算

选择器在设计上即可防止重复计算：

• 每个条目都是唯一的「目标类型，成本字段」组合 —— 即使多个关系类型指向同一目标类型，列表中每个组合也仅出现一次。
• 在同一条目内，两张通过多种关系类型连接的卡片仍只贡献一次成本。
• 在不同条目之间，没有卡片会被计算两次：一张卡片只有一个类型，并且同一卡片上不同的成本字段是相互独立的数值。

选择器旁有一个小巧的帮助图标（?），鼠标悬停时会重申该保证。

选项列表由您的元模型动态生成 —— 关系类型与成本字段会在渲染时被发现，因此任何新增的自定义卡片类型或关系都会自动成为有效的成本来源。

钻取到矩形内部

只要至少启用了一个成本来源，矩形即可点击。点击任一矩形会将图表替换为该矩形成本的明细——参与汇总的关联卡片，按其直接成本进行尺寸映射。图表上方会出现面包屑导航，例如「全部 应用 › NexaCore ERP」；点击任一段即可向上返回。

• 单一成本来源 —— 钻取后显示一张关联卡片的矩形树图（例如：勾选「IT 组件 · 年度总成本」后点击「NexaCore ERP」，会显示与 NexaCore ERP 关联的 IT 组件，按其年度成本进行尺寸映射）。
• 多个成本来源 —— 钻取后每个来源并排显示一张矩形树图（窄屏一列、宽屏两列）。每个面板都有独立的标题、独立的合计和独立的「占比」工具提示——不同卡片类型按各自的量级显示，不会被强行挤进一张图。

时间轴滑块、成本来源选择以及其他过滤条件都会在钻取过程中保留，钻取层级也是已保存报告配置的一部分——在钻取状态下保存报告，再次打开时会直接定位到该层级。如果没有任何成本来源处于启用状态，点击矩形会改为打开卡片侧边栏（因为没有可分解的内容）。

限定到特定卡片 — 卡片类型选择器旁的标签会打开选择器：选择一张或多张卡片，矩形树图、合计与表格都会收窄到这些卡片及其下属内容。深入查看某个矩形时该标签会隐藏，因为深入查看已切换到另一种卡片类型；退出后范围依然保留。

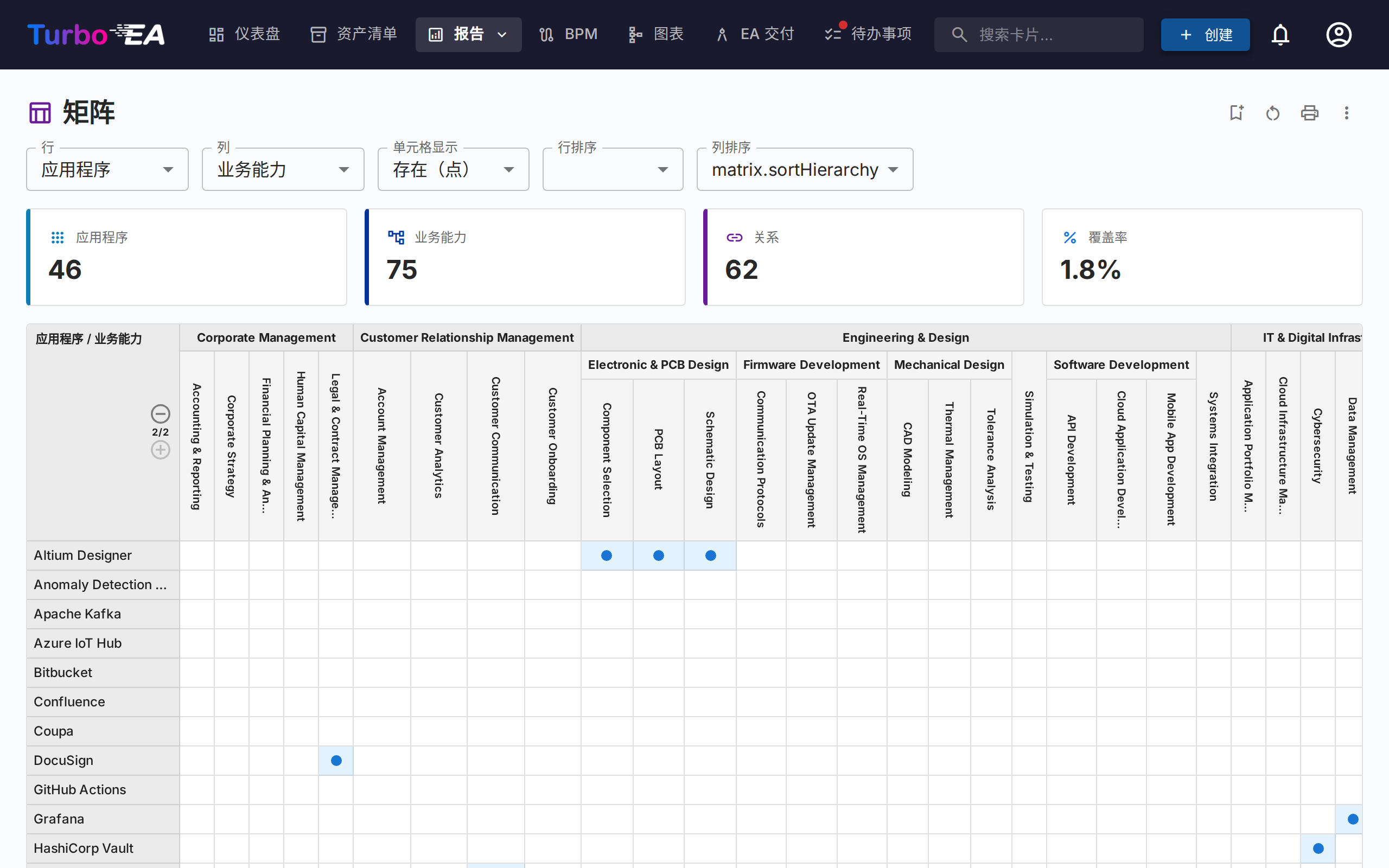

矩阵报告

矩阵报告创建两种卡片类型之间的交叉引用网格。例如：

• 行 —— 应用程序
• 列 —— 业务能力
• 单元格 —— 指示是否存在关系（以及多少个）

这对于识别覆盖空缺（没有支持应用程序的能力）或冗余（由太多应用程序支持的能力）非常有用。

使用隐藏无关联的卡片开关可隐藏没有任何关系的卡片所对应的行和列，仅保留至少参与一个关系的卡片。显示所有卡片的完整视图仍为默认设置。

单元格显示的内容

单元格显示控件提供四个选项：

• 存在（圆点） — 存在关系之处显示一个圆点。
• 数量（热力图） — 关系的数量，按密度着色。
• 取值（代码） — 每个关系取值一个彩色字母，网格上方带有图例。适合大型矩阵。
• 取值（标签） — 完整的取值名称。列会加宽，因此适合较小的矩阵。

字母与名称来自您的关系类型所声明的属性，并使用您自己的语言显示。CRUD 关系读作 C R U D；所有权关系显示其自身的取值。在元模型中为关系类型添加一个取值，它无需其他设置即会出现在这里。折叠分组的单元格始终显示数量，因为它可能跨越许多不同取值 — 展开一层即可查看。

在层级中拥有子项的卡片，本身也可能带有自己的关系。此时它会在其分组标题正下方获得一行（或一列），标记为（自身），使这些关系有处可显示，而不会消失在父项与子项之间。折叠该层级后，它们会与子项的关系一起计入分组单元格。

按关系筛选

网格上方的筛选栏可将矩阵收窄到您关心的关系：

• 关系类型 — 当两种卡片类型在两个方向上都有连接时。
• 方向 — 行卡片是关系的来源方还是目标方。
• 取值 — 关系类型所声明的每个属性各有一个筛选器，其中包括「(空)」，用于从未设置过取值的关系。

筛选会清空不再匹配的卡片所在的单元格，因此打开隐藏不匹配的卡片后只会留下匹配的卡片。几个示例：

• 应用 × 数据对象，筛选为创建 — 哪些应用是各数据对象的权威系统。
• 应用 × 接口，按方向筛选 — 谁发布接口，谁消费接口。
• 组织 × 应用，筛选为所有者 — 所有权地图，不会被使用方淹没。

发现覆盖缺口

两个指标块统计每个轴上完全没有关系的卡片。仅显示缺口会将网格收窄到正好这些卡片 — 无人支撑的能力，无人维护的数据对象。

在大型矩阵中导航

查找行和查找列按名称筛选坐标轴；当某个子项匹配时，其父项仍保持可见。标题栏中的互换按钮可交换两个坐标轴。

导出

Excel 导出会生成两个工作表：屏幕上所见的网格，以及每个关系一行、取值分列展开的明细表 — 适合用于数据透视。PowerPoint 导出捕获图像。

分别限定两个坐标轴 — 每个坐标轴在其类型选择器旁都有自己的标签，因此可以查询《这些能力 × 这些应用》。网格上方的指标卡会跟随范围变化，数字始终描述当前所见内容。更改某一坐标轴的卡片类型会清除该轴的范围；转置网格时两个范围会随坐标轴一同互换。

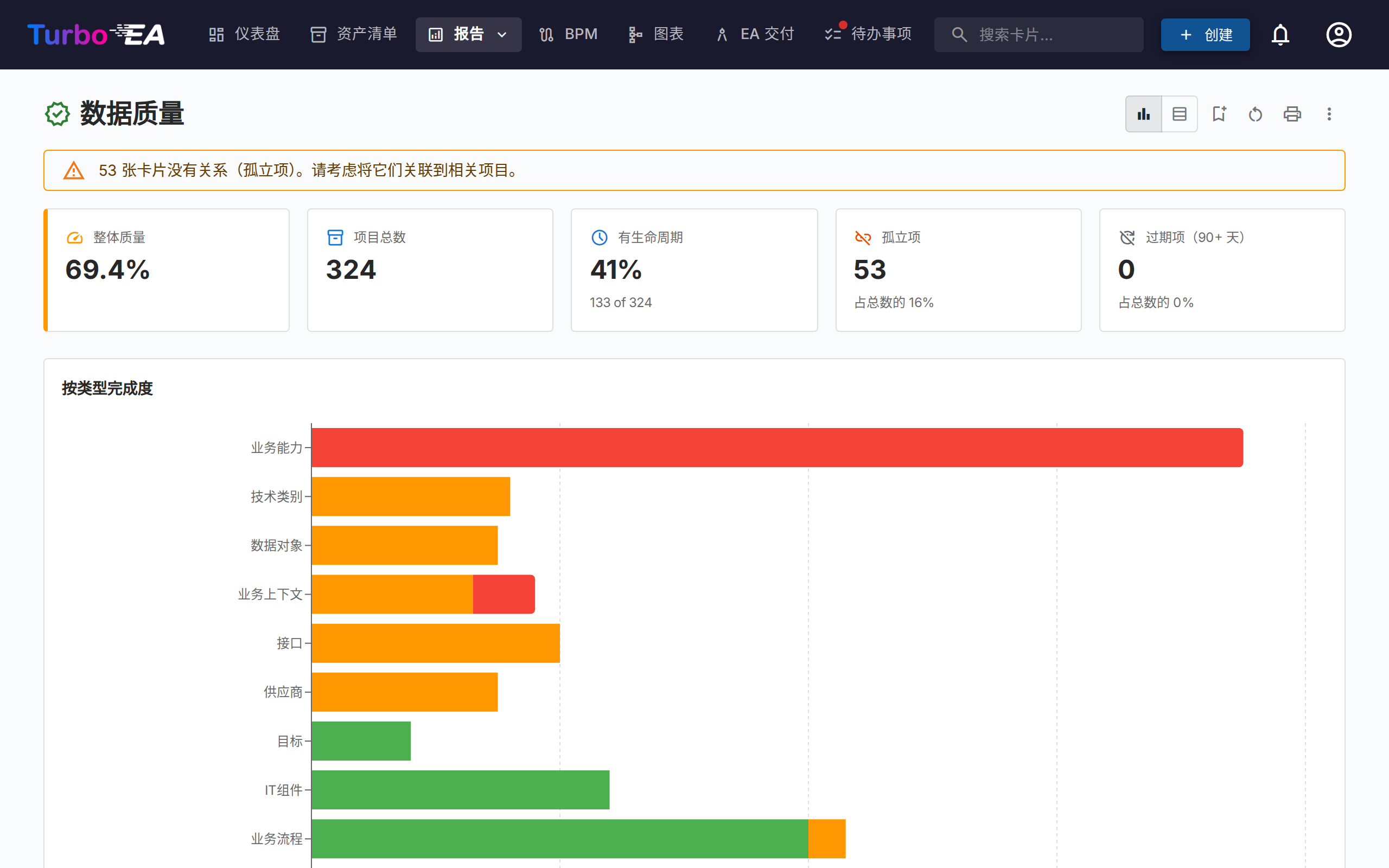

数据质量报告

数据质量报告是一个完整度仪表盘，显示架构数据的填写程度。基于每个卡片类型的数据质量选项卡中配置的重要性权重（每个字段以及内置的描述、生命周期、必填关系和必填标签因素）：

• 总体评分 —— 所有卡片的平均数据质量
• 按类型 —— 显示哪些卡片类型完整度最好/最差的细分
• 单个卡片 —— 数据质量最低的卡片列表，优先改进

存在空必填字段的卡片始终得分为 0%——只有在所有必填字段填写完毕后加权计算才会恢复——因此最低分列表恰好列出了仍缺少必填数据的卡片。

深入查看某个数字

报表上的每个数字都是入口，而不只是读数：

• 在按类型的完整度中点击某个柱形分段——右侧会打开一个面板，列出该类型中处于该区段（完整、部分或最少）的卡片。
• 在按类型的平均完整度中点击某个柱形，或点击表格视图中的某一行，以列出该类型的全部卡片。
• 点击「孤立项」或「过期项」磁贴，列出该计数背后的卡片。

在面板中点击任意卡片可打开其详情侧栏，或点击在清单中查看以在清单中继续处理——清单将按数据质量分组打开，所点击的区段展开、其余区段折叠在旁，便于立即着手修正记录。「孤立项」和「过期项」面板会链接到清单中对应的筛选条件，涵盖所有卡片类型。

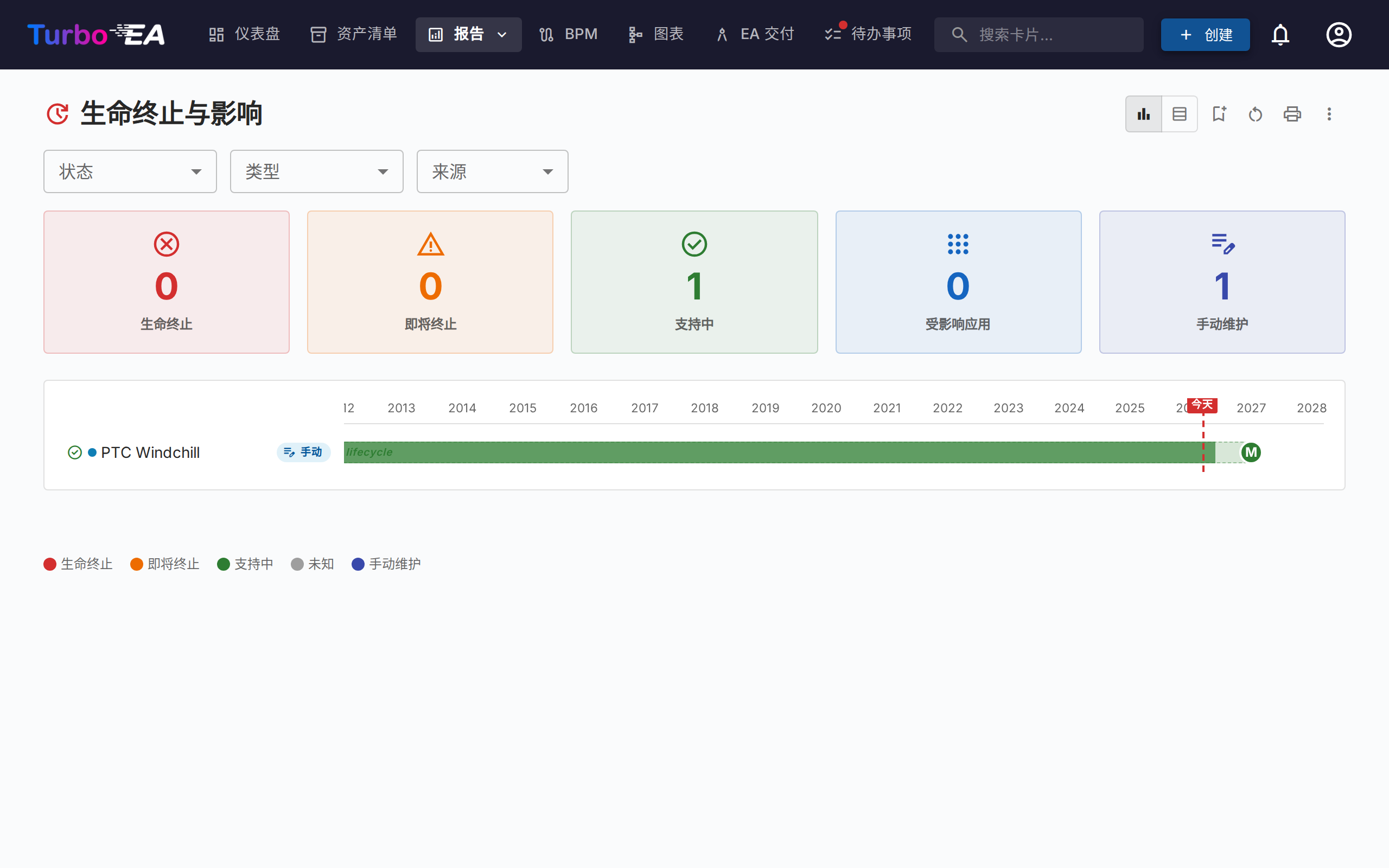

生命周期终止（EOL）报告

EOL 报告显示通过 EOL 管理功能链接的技术产品的支持状态：

• 状态分布 —— 多少产品受支持、即将到期或已到期
• 时间线 —— 产品何时将失去支持
• 风险优先级 —— 关注即将到期的关键任务组件

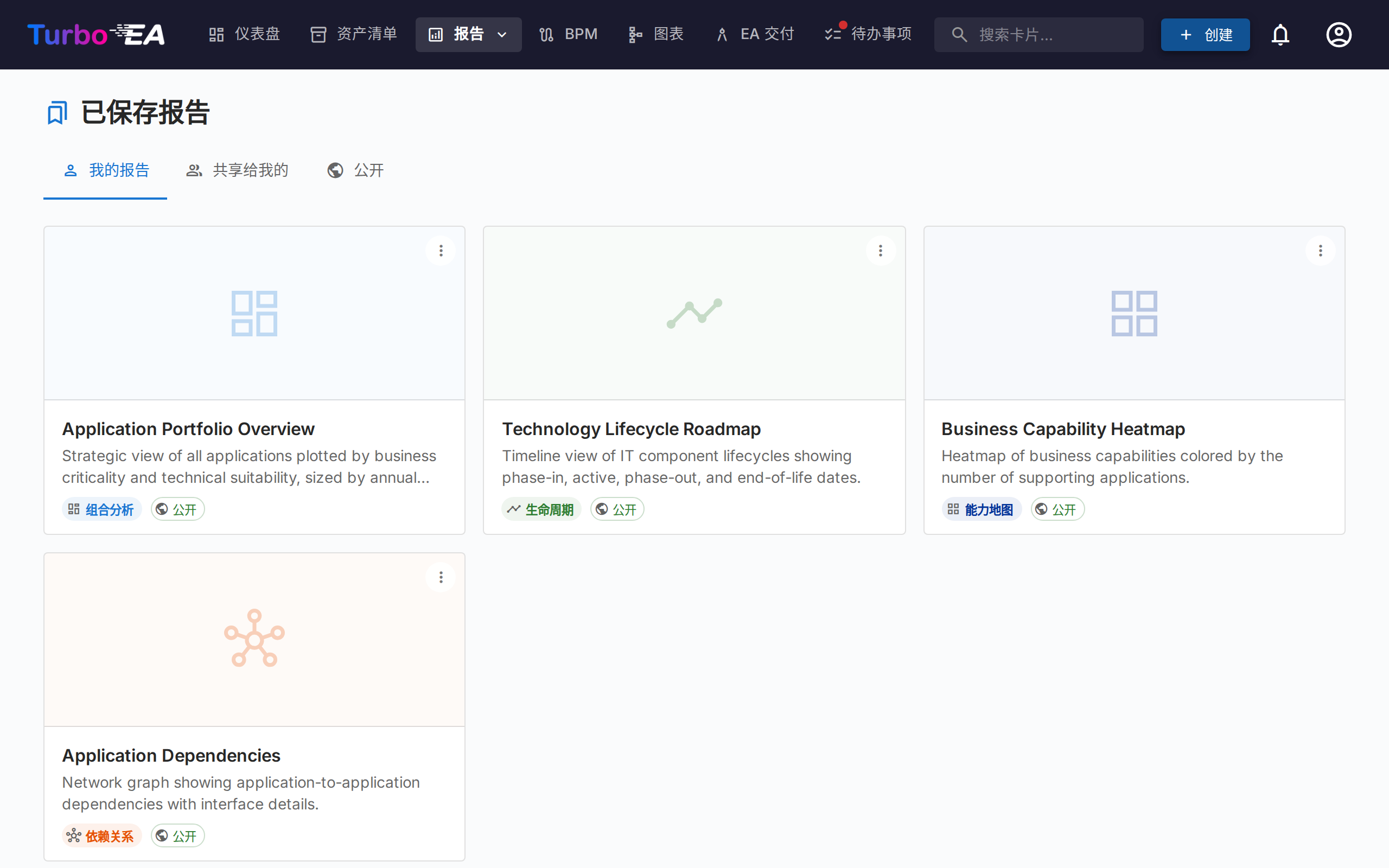

已保存报告

保存任何报告配置以便日后快速访问。已保存的报告包含缩略图预览，可在组织内共享。

导出报告

每个报告都支持通过标题栏的 ⋮ 菜单（与「打印」「复制链接」并列）执行 导出为 Excel (.xlsx) 和 导出为 PowerPoint (.pptx)。

• Excel — 为当前显示的每个数据表生成一个工作表，列宽自动调整，并保留货币 / 数字格式。导出前切换到 表格视图，以便捕获底层行数据。
• PowerPoint — 生成的演示文稿首张幻灯片将报告标题、生成时间戳、活动筛选摘要与实时图表（演示级清晰度）整合在一起。后续幻灯片自动对数据表进行分页，便于分享。

导出时启用的筛选与分组设置会记录在标题幻灯片或表头中，使导出文件本身即可读懂。

流程地图

流程地图将组织的业务流程架构可视化为结构化地图，显示流程类别（管理、核心、支持）及其层级关系。

限定到特定流程 — 《显示深度》旁的标签会打开选择器：选择一个或多个流程，地图便只显示这些流程及其下属内容。子流程会自动包含在内，且《显示深度》从所选内容开始计算。点击深入查看仍然有效，现在会在范围之内进行。请注意，这与下方按关联组织或业务上下文筛选的《范围》行是不同的控件。
