Cálculos

O recurso de Cálculos (Admin > Metamodelo > aba Cálculos) permite definir fórmulas que computam automaticamente valores de campos quando cards são salvos. Isso é poderoso para derivar métricas, pontuações e agregações dos seus dados de arquitetura.

Como Funciona

1. Um administrador define uma fórmula direcionada a um tipo de card e campo específicos
2. Quando qualquer card desse tipo é criado ou atualizado, a fórmula é executada automaticamente
3. O resultado é gravado no campo alvo
4. O campo alvo é marcado como somente leitura na página de detalhe do card (usuários veem um badge "calculado")

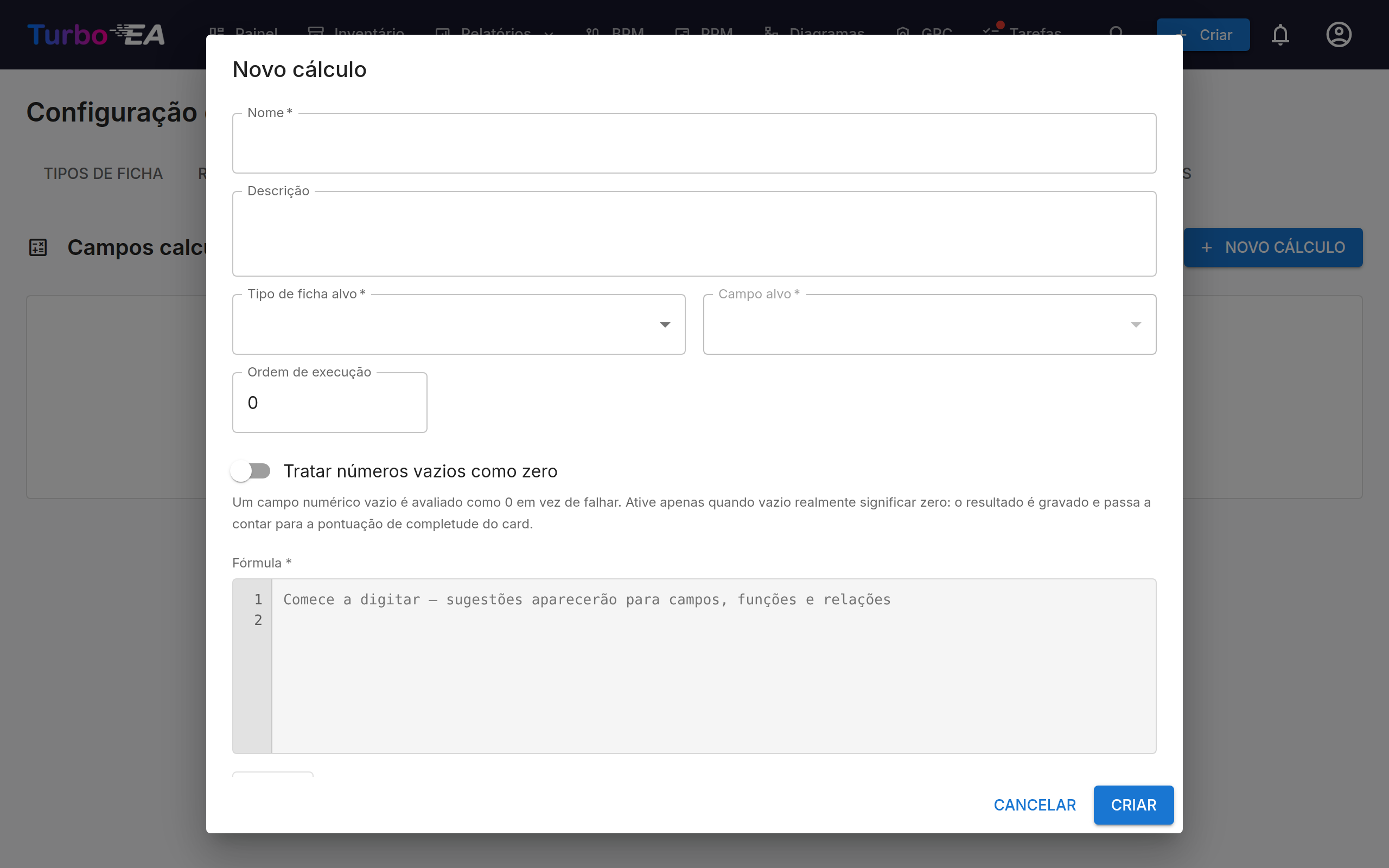

Criando um Cálculo

Clique em + Novo Cálculo e configure:

Campo	Descrição
Nome	Nome descritivo para o cálculo
Tipo Alvo	O tipo de card ao qual este cálculo se aplica
Campo Alvo	O campo onde o resultado é armazenado
Fórmula	A expressão a ser avaliada (veja a sintaxe abaixo)
Ordem de Execução	Ordem de execução quando múltiplos cálculos existem para o mesmo tipo (menor executa primeiro)
Ativo	Habilitar ou desabilitar o cálculo

Sintaxe de Fórmulas

Fórmulas usam uma linguagem de expressão segura e isolada. Você pode referenciar os campos do card atual, os cards relacionados e filhos, o card pai e as datas do ciclo de vida.

Use a chave do campo, não o rótulo

Campos são referenciados pela sua chave, normalmente em camelCase (costTotalAnnual), e não pelo rótulo exibido no card (Custo anual total). Um nome que não existe é resolvido como None, e qualquer operação aritmética sobre None falha com um erro de avaliação genérico.

Você encontra a chave em Admin > Metamodelo > (tipo de card), abrindo o campo e lendo a sua Chave. Mais simples: no editor de fórmulas, os chips abaixo da caixa de fórmula listam data.<chave> para cada campo do tipo selecionado, e digitar data. abre o autocompletar.

Variáveis de Contexto

Variável	Descrição	Exemplo
data.<chaveDoCampo>	Qualquer campo personalizado do card atual, pela sua chave	data.costTotalAnnual
data.name, data.description, data.status, data.subtype, data.approval_status, data.reference	Propriedades internas do card	data.subtype
data.lifecycle.<fase>	Datas do ciclo de vida, onde a fase é plan, phaseIn, active, phaseOut ou endOfLife	data.lifecycle.endOfLife
relations.<chaveDoTipoDeRelação>	Array dos cards ligados por esse tipo de relação, em qualquer direção	relations.relAppToITC
relation_count.<chaveDoTipoDeRelação>	Número de cards ligados por esse tipo de relação	relation_count.relAppToITC
children	Array dos cards filhos diretos (tipos hierárquicos)	SUM(PLUCK(children, "attributes.costTotalAnnual"))
children_count	Número de filhos diretos	children_count
parent	O card pai (objeto com id, name, type, subtype, attributes), ou None para um card raiz	IF(parent, parent.attributes.businessCriticality, data.businessCriticality)
hierarchy_level	Profundidade do card atual na sua hierarquia pai-filho (1 = raiz, sem limite). 1 para tipos de card não hierárquicos	hierarchy_level * 10

A chave do tipo de relação é a que aparece em Admin > Metamodelo > Relações, por exemplo relAppToITC ou relInitiativeToApp. A direção não importa: um card encontra um tipo de relação sob a mesma chave, esteja ele na ponta de origem ou de destino. Cards arquivados são excluídos de relations, relation_count e children.

Ler campos de um card relacionado

Cada item em relations.<chaveDoTipoDeRelação> e em children é um objeto invólucro, e não os campos do card relacionado diretamente:

{
  "id": "8f1c…",
  "name": "NexaCore ERP",
  "type": "Application",
  "attributes":     { "costTotalAnnual": 45000, "businessCriticality": "missionCritical" },
  "rel_attributes": { "costTotalAnnual": 12000 }
}

• attributes contém os valores dos campos do próprio card relacionado.
• rel_attributes contém os valores armazenados no próprio vínculo, se o tipo de relação definir um esquema de atributos. Por exemplo, relAppToITC carrega o seu próprio costTotalAnnual, de modo que você pode registrar o quanto uma aplicação gasta com um componente de TI específico.

Isso importa para PLUCK e FILTER, que recebem um caminho de chave e por isso precisam do prefixo attributes. para alcançar um campo:

# Somar o custo anual dos componentes de TI que esta aplicação usa
SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))

# Somar, em vez disso, o custo registrado em cada vínculo aplicação-componente
SUM(PLUCK(relations.relAppToITC, "rel_attributes.costTotalAnnual"))

Extrair uma chave simples como "costTotalAnnual" procura por ela no objeto invólucro, não encontra nada e devolve uma lista de None, que SUM apresenta como 0. Uma fórmula sobre relações que insiste em devolver 0 é quase sempre um prefixo attributes. faltando.

Lidando com valores vazios

Um campo sem valor é resolvido como None, e None em uma expressão aritmética gera erro. Envolva com COALESCE todo campo que possa estar vazio:

COALESCE(data.licenseCost, 0) + COALESCE(data.supportCost, 0) + COALESCE(data.infraCost, 0)

SUM, AVG, MIN e MAX já ignoram entradas não numéricas, portanto não precisam de proteção.

Dados de PPM em cards de Iniciativa

A raiz ppm expõe às fórmulas as linhas de orçamento e de custo do módulo PPM, separadas entre capex e opex e detalhadas por exercício fiscal — um detalhe que os atributos consolidados data.costBudget / data.costActual do card não conseguem dar.

Variável	Descrição
ppm.capexBudget, ppm.opexBudget, ppm.totalBudget	Orçamento previsto, das linhas de orçamento do PPM
ppm.capexPlanned, ppm.opexPlanned, ppm.totalPlanned	Valores previstos nas linhas de custo do PPM
ppm.capexActual, ppm.opexActual, ppm.totalActual	Realizados nas linhas de custo do PPM
ppm.byYear	As mesmas nove medidas por exercício fiscal, como lista {year, capexBudget, …}
ppm.currentFiscalYear	O exercício fiscal em que a data de hoje cai
ppm.unscheduledPlanned, ppm.unscheduledActual	Linhas de custo sem data: contam nos totais, mas não pertencem a nenhum exercício

byYear é uma lista e não um objeto indexado por ano, de modo que as funções habituais FILTER e PLUCK funcionam sobre ela:

# Orçamento capex total em todos os exercícios
ppm.capexBudget

# Apenas o orçamento capex do exercício atual
SUM(PLUCK(FILTER(ppm.byYear, "year", ppm.currentFiscalYear), "capexBudget"))

# Orçamento capex de cada Iniciativa ligada a este card
SUM(PLUCK(relations.relInitiativeToApp, "ppm.capexBudget"))

• Um exercício fiscal recebe o nome do ano civil em que termina. Com início em outubro, 15 out 2025 cai no EF2026 e 30 set 2025 no EF2025. Com o início em janeiro padrão, o exercício é simplesmente o ano civil.
• Linhas de orçamento e de custo obtêm o exercício de fontes diferentes. Uma linha de orçamento carrega o exercício que você digitou; o de uma linha de custo é derivado da sua data. Se a sua organização nomeia os exercícios pelo ano de início, os dois vão divergir.
• total* é a soma de todas as linhas, não capex + opex. Uma linha cuja categoria não seja nenhuma das duas (de uma importação, por exemplo) ainda conta no total.
• Um card que não é uma Iniciativa lê todas as medidas ppm como 0 com byYear vazio, então uma fórmula no tipo errado devolve zero em vez de falhar.

Editar uma linha de orçamento ou de custo do PPM reexecuta os cálculos da iniciativa, então tudo o que deriva daí é atualizado de imediato. Cards que leem os dados de PPM de outro card através de uma relação não são atualizados.

Funções Incorporadas

Função	Descrição	Exemplo
IF(condition, true_val, false_val)	Lógica condicional. Apenas o ramo escolhido é avaliado	IF(data.businessCriticality == "missionCritical", 100, 25)
SUM(array)	Soma de valores numéricos	SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))
AVG(array)	Média de valores numéricos	AVG(PLUCK(children, "attributes.numberOfUsers"))
MIN(array)	Valor mínimo	MIN(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))
MAX(array)	Valor máximo	MAX(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))
COUNT(array)	Número de itens	COUNT(relations.relAppToInterface)
ROUND(value, decimals)	Arredondar um número	ROUND(data.costTotalAnnual / 12, 2)
ABS(value)	Valor absoluto	ABS(data.budgetVariance)
LN(value)	Logaritmo natural. Devolve None para zero, valores negativos e entradas não numéricas	LN(data.numberOfUsers)
COALESCE(a, b, ...)	Primeiro valor não nulo	COALESCE(data.customScore, 0)
LOWER(text)	Texto em minúsculas	LOWER(data.productName)
UPPER(text)	Texto em maiúsculas	UPPER(data.subtype)
CONCAT(a, b, ...)	Juntar strings	CONCAT(data.name, " (", data.subtype, ")")
CONTAINS(text, search)	Verificar se texto contém substring	CONTAINS(data.description, "legacy")
PLUCK(array, caminho)	Extrair um caminho de chave de cada item	PLUCK(relations.relAppToITC, "attributes.costTotalAnnual")
FILTER(array, caminho, value)	Manter os itens cujo caminho de chave é igual a um valor	FILTER(relations.relOrgToApp, "attributes.hostingType", "onPremise")
MAP_SCORE(value, mapping)	Mapear valores categóricos para pontuações	MAP_SCORE(data.businessCriticality, {"missionCritical": 3, "businessCritical": 2})

As funções embutidas seguras do Python len, str, int, float, bool, abs, round, min, max e sum também estão disponíveis, assim como os operadores e comparações usuais.

Exemplos de Fórmulas

Soma de vários campos de custo do mesmo card:

COALESCE(data.licenseCost, 0) + COALESCE(data.supportCost, 0) + COALESCE(data.infraCost, 0)

Custo anual total dos componentes de TI que uma aplicação usa:

SUM(PLUCK(relations.relAppToITC, "attributes.costTotalAnnual"))

Pontuação de risco baseada em criticidade:

IF(data.businessCriticality == "missionCritical", 100, IF(data.businessCriticality == "businessCritical", 75, 25))

Contagem de interfaces relacionadas:

relation_count.relAppToInterface

Contagem de aplicações on-premise em uma organização:

COUNT(FILTER(relations.relOrgToApp, "attributes.hostingType", "onPremise"))

Consolidar um custo a partir dos cards filhos:

SUM(PLUCK(children, "attributes.costTotalAnnual"))

Posicionamento TIME Model (Tolerar / Investir / Migrar / Eliminar), o mesmo exemplo que você verá no painel Formula Reference dentro de Admin → Metamodelo → Cálculos ao criar um novo cálculo. Tipo alvo = Application, campo alvo = timeModel. Assume que você adicionou dois campos single_select chamados businessFit e technicalFit com as opções excellent, adequate, insufficient, unreasonable:

# ── TIME Model (Tolerate / Invest / Migrate / Eliminate) ──
# Assumes single_select fields: businessFit and technicalFit
# with options: excellent, adequate, insufficient, unreasonable.
#
# Scoring: Map each dimension to 1-4 numeric scale.
# Business Fit  = Y-axis (how well does it serve the business?)
# Technical Fit = X-axis (how healthy is the technology?)
#
# Quadrant logic (threshold at score 2.5):
#   Invest    = high business + high technical
#   Migrate   = high business + low technical
#   Tolerate  = low business  + high technical
#   Eliminate = low business  + low technical
#
bf = MAP_SCORE(data.businessFit, {"excellent": 4, "adequate": 3, "insufficient": 2, "unreasonable": 1})
tf = MAP_SCORE(data.technicalFit, {"excellent": 4, "adequate": 3, "insufficient": 2, "unreasonable": 1})
IF(bf is None or tf is None, None, IF(bf >= 2.5, IF(tf >= 2.5, "invest", "migrate"), IF(tf >= 2.5, "tolerate", "eliminate")))

Como o exemplo mostra, uma fórmula pode ocupar várias linhas. Uma linha no formato nome = expressão guarda um valor intermediário que as linhas seguintes podem reutilizar, e o valor da última linha é o que é gravado no campo alvo.

Este é também o exemplo prático referenciado pelo Guia do Iniciante em EA.

Comentários são suportados usando #:

# Calcular pontuação de risco ponderada
IF(data.businessCriticality == "missionCritical", data.riskScore * 2, data.riskScore)

Validar e testar

O editor de fórmulas oferece duas verificações distintas, e elas se comportam de forma diferente:

• Validar executa a fórmula contra um card sintético. Cada campo numérico recebe o valor fictício 1, e o card não tem relações, nem filhos, nem dados próprios de card pai. Isso confirma que a sintaxe é analisada corretamente e que os nomes usados existem, mas uma fórmula que agrega sobre relations ou children sempre vai mostrar 0 ou um resultado vazio aqui. Isso é esperado e não indica uma fórmula quebrada.
• Testar, disponível em um cálculo salvo, é executado contra um card real escolhido por você. É a opção certa para tudo que envolva relações, filhos ou o card pai. Nada é gravado no card, o resultado é apenas exibido.

Ler os resultados de uma execução manual

Executar um cálculo a partir da lista avalia-o para todas as fichas do tipo de destino e relata o que aconteceu, não apenas quantas fichas foram processadas. Ver detalhes no aviso de resultado abre o detalhamento:

• Um bloco por cálculo, com o número de fichas calculadas sem erros e o número com falha. Todos os cálculos ativos do tipo são executados juntos, por isso é isto que indica qual deles está em falta.
• Uma linha por erro distinto, com o número de fichas em que ocorreu. Uma fórmula errada está errada da mesma forma em todo o lado: vinte e uma falhas são normalmente uma única correção, não vinte e uma.
• As próprias fichas, listadas sob cada erro e com ligação, para abrir uma e ver os dados que a quebraram. São listadas no máximo dez por erro; havendo mais, o restante é mostrado como uma contagem.

Copiar relatório coloca todo o detalhamento na área de transferência como texto simples.

O indicador de estado na lista de cálculos reflete a mesma execução: vermelho se alguma ficha falhou, verde apenas quando todas foram calculadas.

Quando os cálculos são executados

Os cálculos de um card são reavaliados quando:

• o card é criado ou salvo;
• uma relação que toca o card é criada, atualizada ou removida (ambas as pontas da relação são recalculadas);
• o card é reatribuído a outro pai, o que recalcula toda a sua subárvore;
• você executa o cálculo manualmente a partir da lista, o que o avalia para cada card do tipo alvo e salva os resultados.

Eles não são reavaliados quando outro card do qual a fórmula lê é editado. Se você mudar um custo em um componente de TI, a aplicação que o agrega não vai se mover até que essa aplicação seja salva, uma relação dela mude, ou você execute o cálculo para o tipo. Para agregações sobre dados mantidos por outras pessoas, execute o cálculo periodicamente ou após uma importação em massa.

Nota

O mesmo vale para os valores derivados de parent e hierarchy_level: eles são atualizados na reatribuição de pai e em uma execução manual, não a cada edição do card pai. Proteja sempre uma referência a parent com IF(parent, …) para que cards raiz, onde parent é None, não gerem erro.

Ordem de Execução

Quando múltiplos cálculos direcionam o mesmo tipo de card, eles são executados na ordem especificada pelo valor da ordem de execução. Isso é importante quando um cálculo depende do resultado de outro: defina a dependência para executar primeiro (número menor).

O Turbo EA rejeita um conjunto de cálculos que formaria um ciclo, por exemplo um campo A calculado a partir do campo B enquanto B é calculado a partir de A.
