Diagrammes¶

Le module Diagrammes vous permet de créer des diagrammes d'architecture visuels en utilisant un éditeur DrawIO intégré -- entièrement connecté à votre inventaire de fiches. Glissez des fiches sur le canevas, reliez-les par des relations, descendez dans les hiérarchies, et recolorez selon n'importe quel attribut -- le diagramme reste synchronisé avec vos données EA.

Galerie de diagrammes

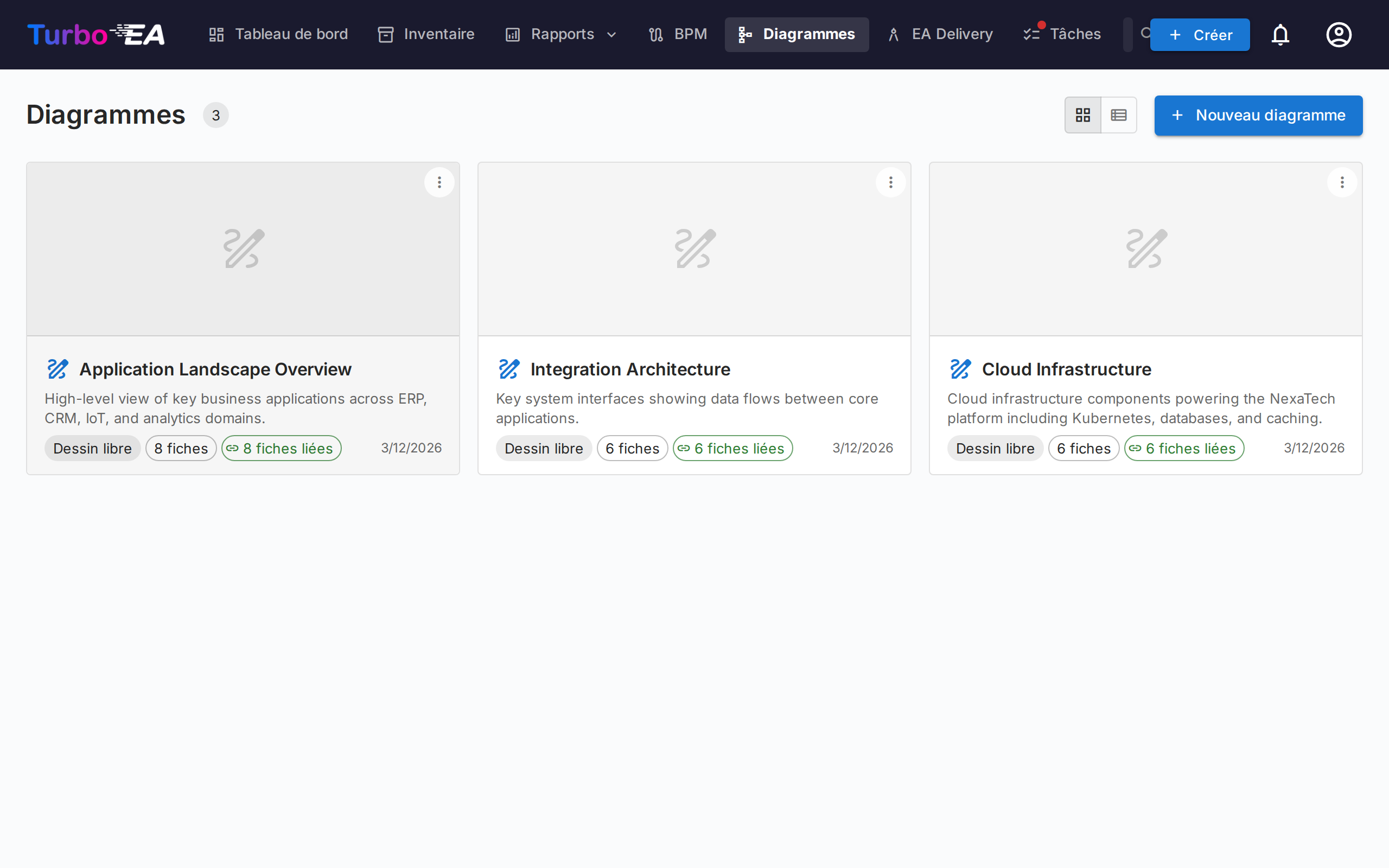

Galerie de diagrammes¶

La galerie présente chaque diagramme sous forme de carte compacte avec une miniature, un nom, un auteur et le nombre de cartes référencées. Créez, Ouvrez, Modifiez les détails, organisez ou Supprimez n'importe quel diagramme.

Trouver des diagrammes¶

Barre latérale de filtres — le volet de gauche restreint la galerie à Tous les diagrammes, Créés par moi ou vos Favoris. Le chevron permet de la réduire en une fine barre ; sur petits écrans, le bouton Filtres l'ouvre en panneau coulissant.
Recherche — le champ de recherche correspond au nom d'un diagramme, à son auteur et aux noms des cartes qui y sont dessinées, afin de retrouver un diagramme par son contenu.
Tri — par récemment mis à jour, récemment créé ou nom.
Favoris — cliquez sur l'étoile d'une carte pour l'ajouter à vos favoris personnels ; le filtre Favoris les affiche tous.

Groupes¶

Regroupez les diagrammes associés dans des groupes — des étiquettes partagées à l'échelle de l'espace de travail. Un diagramme peut appartenir à plusieurs groupes à la fois. En vue carte, la galerie affiche chaque groupe sous forme d'en-tête repliable ; les diagrammes non affectés apparaissent sous Non groupé.

Utilisez Gérer les groupes dans la barre latérale pour créer, renommer, recolorer ou supprimer des groupes.
Utilisez Ajouter à des groupes… depuis le menu d'un diagramme pour le placer dans un ou plusieurs groupes (vous pouvez créer un nouveau groupe au passage).
Sélectionner un groupe dans la barre latérale filtre la galerie sur ce seul groupe.

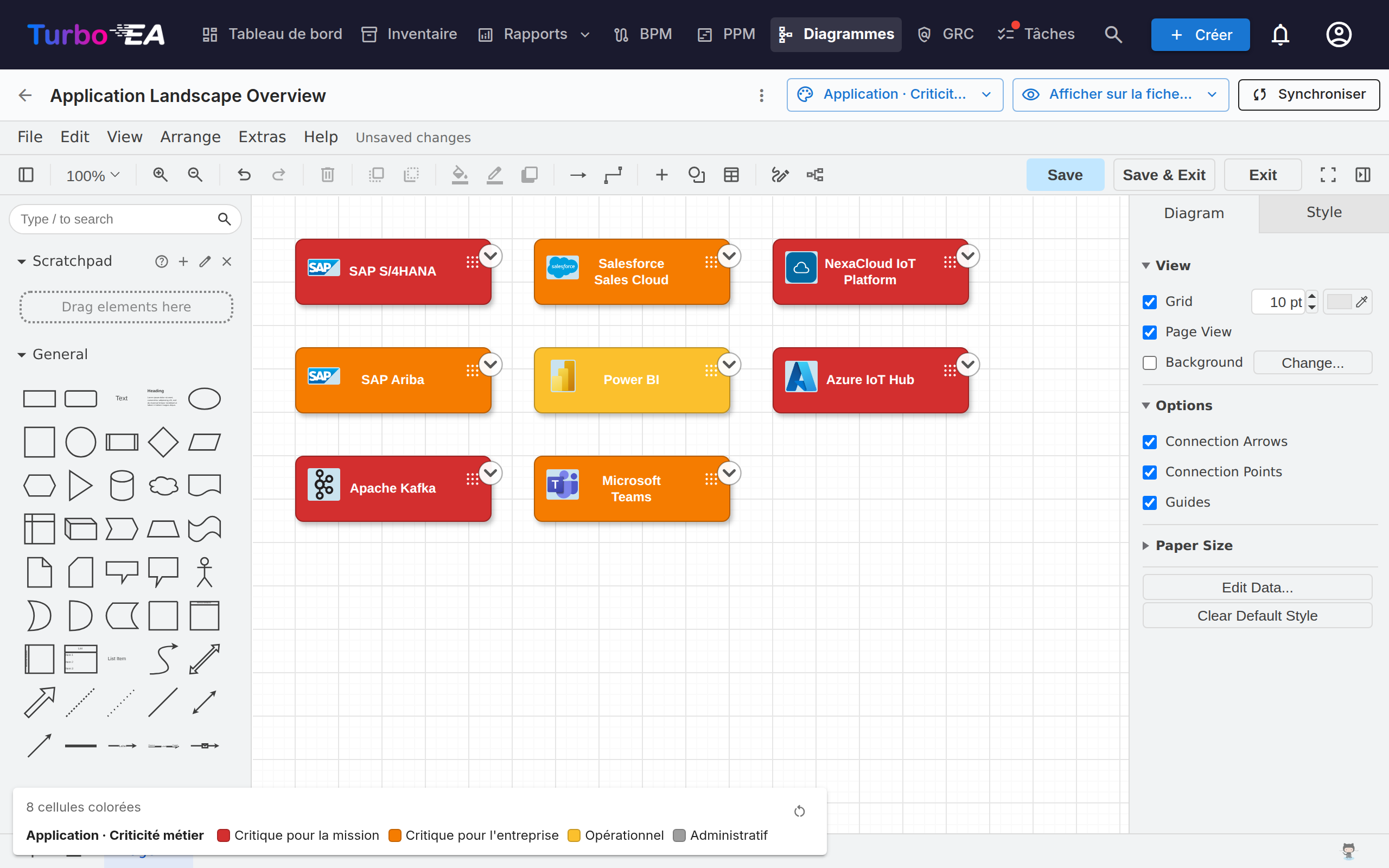

L'éditeur de diagrammes¶

Ouvrir un diagramme lance l'éditeur DrawIO plein écran dans une iframe de même origine. La barre d'outils native de DrawIO est disponible pour les formes, connecteurs, texte et mise en page -- chaque action propre à Turbo EA est exposée via le menu contextuel (clic droit), le bouton Sync de la barre d'outils, et la pastille en chevron qui surmonte chaque fiche.

Insertion de fiches¶

Utilisez le dialogue Insérer des fiches (depuis la barre d'outils ou le menu contextuel) pour ajouter des fiches au canevas :

Les puces de types avec compteurs en direct dans le rail gauche filtrent les résultats.
Recherchez par nom dans le rail droit ; chaque ligne porte une case à cocher.
Insérer la sélection ajoute les fiches choisies en grille ; Tout insérer ajoute toutes les fiches du filtre actif (avec une confirmation au-delà de 50 résultats).

Le même dialogue s'ouvre en mode sélection unique pour Changer la fiche liée et Lier à une fiche existante.

Chaque fiche sur le canevas affiche son icône de type de fiche sous la forme d'un petit glyphe blanc dans le coin supérieur gauche, à côté de la couleur du type — le type d'une fiche est ainsi indiqué à la fois par l'icône et par la couleur. Cela correspond aux icônes utilisées dans toute l'application et améliore la lisibilité pour les utilisateurs daltoniens. L'icône apparaît sur les fiches insérées à partir de maintenant. Pour ajouter des icônes aux fiches déjà présentes sur un diagramme plus ancien, cliquez sur Appliquer les icônes de type de fiche dans la barre d'outils de l'éditeur.

Actions du clic droit¶

Fiches synchronisées : Ouvrir la fiche, Changer la fiche liée, Délier la fiche, Retirer du diagramme.
Formes simples / cellules déliées : Lier à une fiche existante, Convertir en fiche (conserve la géométrie, transforme la forme en fiche en attente avec son libellé), Convertir en conteneur (transforme la forme en swimlane pour y imbriquer d'autres fiches).

Chaque fiche synchronisée porte une petite pastille en chevron. Un clic ouvre un menu avec trois sections, chacune chargée en un seul aller-retour :

Afficher les dépendances -- voisins via relations sortantes ou entrantes, groupés par type de relation avec compteurs. Chaque ligne est une case à cocher ; validez avec Insérer (N).
Descente (Drill-Down) -- transforme la fiche courante en conteneur swimlane avec ses enfants parent_id imbriqués. Choisissez les enfants à inclure ou Descendre dans tous.
Remontée (Roll-Up) -- englobe la fiche courante + les frères sélectionnés (fiches partageant le même parent_id) dans un nouveau conteneur parent.

Les lignes avec un compteur à zéro sont grisées, et les voisins / enfants déjà présents sur le canevas sont automatiquement ignorés.

Une fiche déployée affiche une pastille − pour la réduire. La réduction retire les fiches déployées du canevas : Turbo EA demande donc confirmation si vous en avez déplacé ou remis en forme une ; un nouveau déploiement les replace exactement où vous les aviez laissées.

La hiérarchie sur le canevas¶

Les conteneurs correspondent au parent_id d'une fiche :

Glisser une fiche dans un conteneur de même type ouvre « Ajouter «enfant» comme enfant de «parent» ? ». Oui met en file une modification hiérarchique ; Non ramène la fiche à sa position.
Glisser une fiche hors d'un conteneur propose le détachement (mise à parent_id = null).
Les glisser-déposer entre types retournent silencieusement à la position d'origine -- la hiérarchie est restreinte aux fiches du même type.
Tous les mouvements confirmés atterrissent dans le bucket Modifications hiérarchiques du tiroir de synchronisation avec les actions Appliquer et Annuler.

Retirer une fiche du diagramme¶

Supprimer une fiche du canevas est traité comme un geste purement visuel -- « Je ne veux plus la voir ici ». La fiche reste dans l'inventaire ; ses arêtes de relation connectées disparaissent silencieusement avec elle. Les flèches dessinées à la main qui ne sont pas des relations EA enregistrées ne sont jamais supprimées automatiquement. L'archivage est une tâche de la page Inventaire, pas du diagramme.

Suppression d'arêtes¶

Supprimer une arête portant une vraie relation ouvre « Supprimer la relation entre SOURCE et CIBLE ? » :

Oui met la suppression en file dans le tiroir Sync ; Tout synchroniser émet le DELETE /relations/{id} côté backend.
Non restaure l'arête en place (style et extrémités préservés).

Perspectives de vue¶

Le menu déroulant Vue dans la barre d'outils recolore chaque fiche du canevas selon un attribut :

Couleurs des fiches (par défaut) -- chaque fiche utilise la couleur de son type.
Statut d'approbation -- recolore par approuvée / en attente / cassée.
Valeurs de champ -- choisissez n'importe quel champ à sélection unique sur les types de fiches présents sur le canevas (p. ex. Cycle de vie, Statut). Les cellules sans valeur retombent sur un gris neutre.

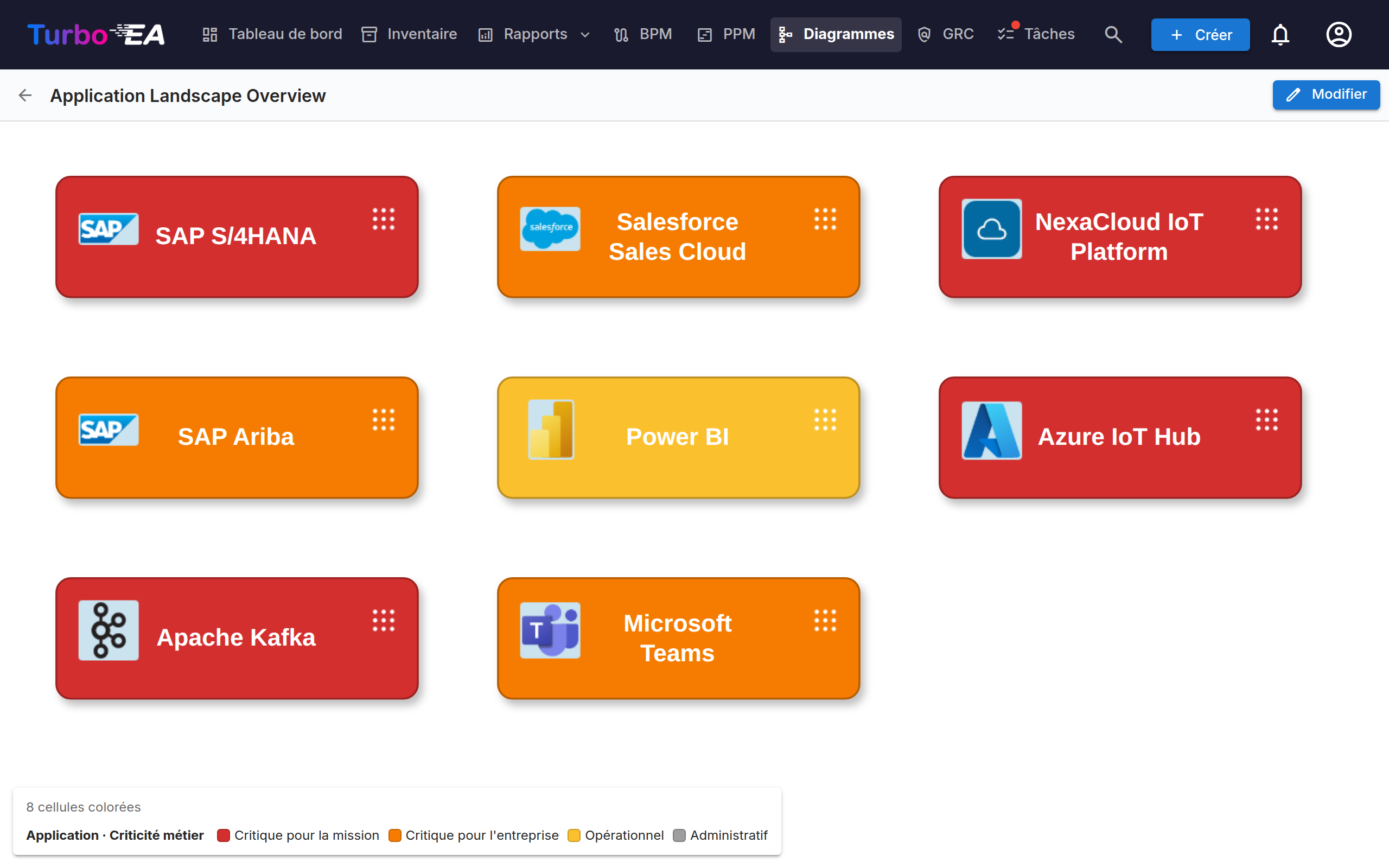

Une légende flottante en bas à gauche du canevas affiche la correspondance active. La vue choisie est enregistrée avec le diagramme.

Comment les arêtes de relation sont dessinées¶

Toute relation Turbo EA a la même apparence sur le canevas, quelle que soit la façon dont elle y est arrivée — tracée à la main avec le sélecteur de relation, ou ramenée de l'inventaire avec + / le menu d'expansion :

Une seule ligne gris foncé neutre, et non la couleur de la fiche à l'autre extrémité. Une arête est une relation ; la teinter par type de fiche ne fait que répéter ce que le nœud indique déjà.
Une pointe de flèche du côté cible, pour que la direction se lise d'un coup d'œil sans lire le verbe. Ramenez une relation qui pointe vers la fiche développée et la pointe se place à l'autre extrémité.
Le verbe se lit dans le sens de la flèche. La pointe marquant la cible de la relation, le libellé complète toujours la phrase départ → verbe → arrivée. Un lien se lit donc de la même façon quelle que soit la fiche développée : développez une Organisation et vous voyez utilise ; développez l'une de ses Applications et les organisations qui remontent affichent toujours utilise, la flèche pointant dans l'autre sens.
Une ligne pointillée tant que la relation est en attente ; elle devient pleine une fois poussée dans l'inventaire.

Fournisseur et consommateur¶

Certaines relations portent un sens de flux — au premier chef le lien entre une Application et une Interface, où une application fournit l'interface et d'autres la consomment. Renseignez-le dans la boîte de dialogue de relation au moment du tracé (ou depuis la section Relations de la fiche ensuite), et la pointe de flèche suit alors les données plutôt que la relation :

Sens de flux	Pointe de flèche
Fournisseur (source → cible)	pointe vers l'Interface
Consommateur (cible → source)	pointe vers l'Application
Bidirectionnel	pointes aux deux extrémités

Cela correspond à ce que la Layered Dependency View dessine déjà, si bien que le diagramme et le rapport de dépendances concordent. Les liens dont le sens de flux n'a jamais été renseigné conservent la flèche de direction de relation — l'information doit exister dans le modèle avant qu'un diagramme puisse l'afficher.

Masquer les libellés de relation¶

Chaque lien de relation porte son verbe — fournit, consomme, soutient. Sur un paysage dense, cela devient vite plus du bruit que de l'information : le menu ⋮ propose donc Masquer les libellés de relation (et Afficher pour les rétablir).

Il s'agit uniquement de l'affichage : la relation elle-même n'est pas modifiée, le masquage est donc réversible. Le réglage est enregistré avec le diagramme, de sorte que la visionneuse en lecture seule, tout diagramme publié et les exports PNG/SVG correspondent à ce que vous avez arrangé. Les liens tracés ensuite suivent le réglage courant. Les liens d'annotation que vous avez libellés vous-même ne sont pas touchés — seuls les liens de relation Turbo EA le sont.

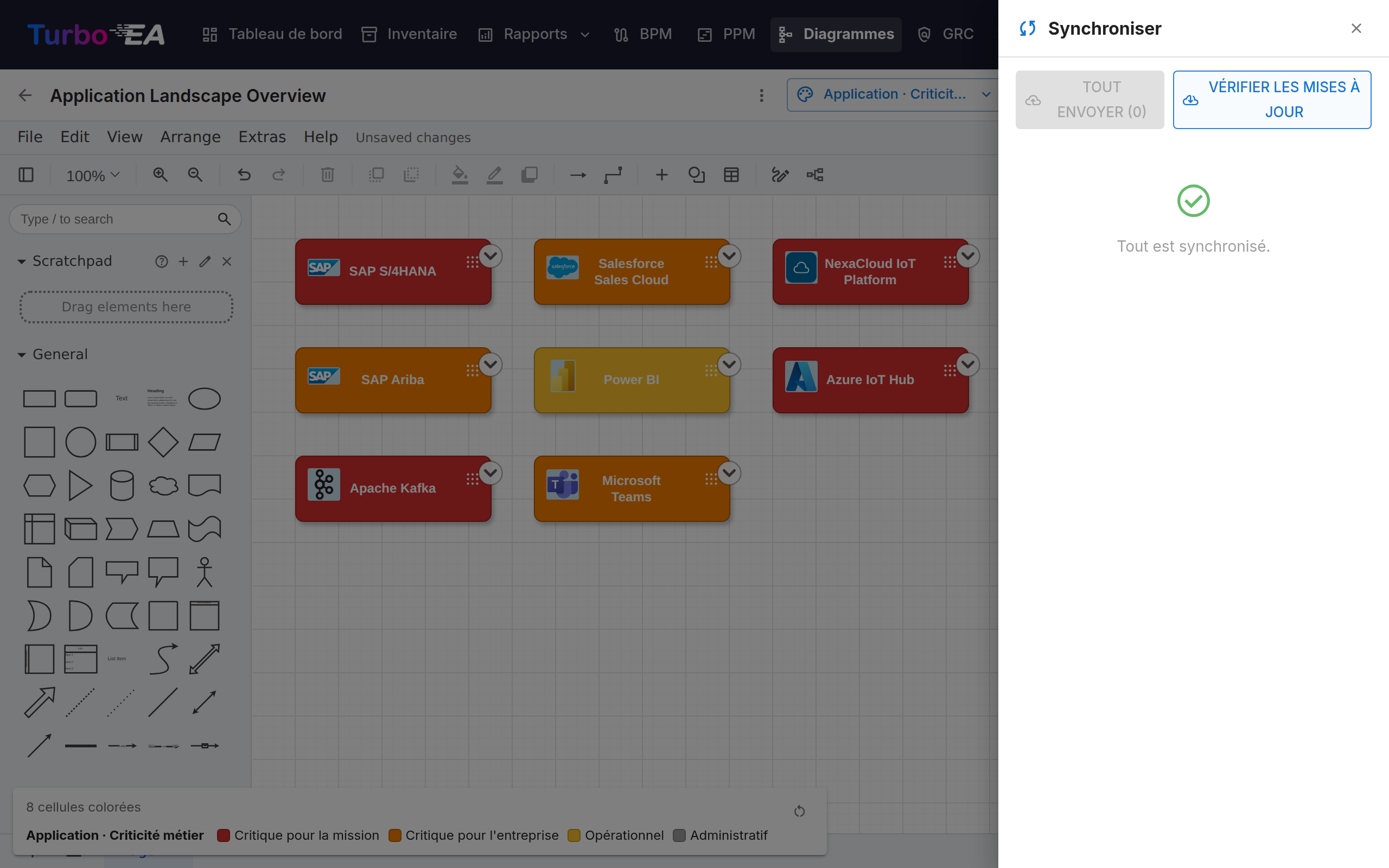

Tiroir de synchronisation¶

Le bouton Sync de la barre d'outils ouvre le tiroir latéral avec tout ce qui est en file pour la prochaine synchronisation :

Nouvelles fiches -- formes converties en fiches en attente, prêtes à être poussées vers l'inventaire.
Nouvelles relations -- arêtes dessinées entre fiches, prêtes à être créées dans l'inventaire.
Relations supprimées -- arêtes de relation supprimées du canevas, en file pour DELETE /relations/{id}. Conserver dans l'inventaire réinsère l'arête.
Modifications hiérarchiques -- déplacements glisser-dans / glisser-hors confirmés, en file comme mises à jour de parent_id.
Inventaire modifié -- changements effectués dans l'inventaire depuis l'enregistrement du diagramme, prêts à être ramenés sur le canevas. Chaque ligne propose l'action correspondante, et Tout accepter résout toutes les lignes d'un coup :
- une fiche renommée -- Accepter la mise à jour réécrit le libellé de la cellule ;
- une fiche supprimée ou archivée -- Retirer du diagramme enlève la cellule (et ses arêtes) du canevas ;
- une relation supprimée -- Retirer l'arête du diagramme enlève l'arête obsolète du canevas ;
- une relation dont le sens du flux a changé -- Accepter la mise à jour aligne la flèche sur l'inventaire.

Turbo EA vérifie automatiquement les changements d'inventaire à chaque ouverture d'un diagramme -- un badge bleu sur le bouton Sync de la barre d'outils compte les changements à examiner. Rien n'est appliqué sans votre confirmation ; le badge ne fait que vous inviter dans le panneau. Le bouton Vérifier les mises à jour du panneau relance la même vérification à la demande.

Le bouton Sync de la barre d'outils affiche une pastille pulsée « N non synchronisé(s) » dès qu'un travail est en attente. Quitter l'onglet avec des changements non synchronisés déclenche un avertissement navigateur, et le canevas est sauvegardé localement toutes les cinq secondes pour pouvoir être restauré après un rafraîchissement accidentel.

Lier des diagrammes aux fiches¶

Les diagrammes peuvent être liés à n'importe quelle fiche depuis l'onglet Ressources de la fiche (voir Détail des fiches). Lorsqu'un diagramme est lié à une fiche Initiative, il apparaît également dans le module EA Delivery aux côtés des documents SoAW.

Partager un diagramme en dehors de Turbo EA¶

Un diagramme peut être publié sous forme de lien en lecture seule qui s'ouvre sans connexion, afin d'être intégré dans une page de wiki telle que Confluence.

Dans la galerie, ouvrez le menu ⋮ du diagramme et choisissez Partager / intégrer…. La publication requiert la permission Publier des diagrammes, distincte de celle permettant de les modifier : un administrateur l'accorde délibérément.

La boîte de dialogue propose deux choix et deux chaînes à copier :

Toute personne disposant du lien — aucune connexion. Traitez le lien comme un mot de passe : toute personne à qui il est transféré peut voir le diagramme.
Uniquement les personnes connectées — les visiteurs s'authentifient auprès de votre fournisseur d'identité, éventuellement restreint à certains domaines de messagerie. Aucun compte Turbo EA n'est créé pour eux.

La page publiée n'affiche que l'image. Elle permet le déplacement et le zoom, mais aucun accès aux détails des fiches, et les identifiants des fiches derrière les formes sont retirés avant que le diagramme ne quitte le serveur. Dépublier prend effet immédiatement, y compris pour les personnes en train de consulter. Republier ultérieurement restaure le même lien, de sorte que les URL déjà collées continuent de fonctionner.

L'intégration nécessite une étape administrateur

Par sécurité, aucun autre site web ne peut placer Turbo EA dans un cadre sans l'accord d'un administrateur. Définissez TURBO_EA_EMBED_ALLOWED_ORIGINS dans .env avec les sites autorisés à intégrer des diagrammes, puis redémarrez la pile :

TURBO_EA_EMBED_ALLOWED_ORIGINS=https://votreentreprise.atlassian.net

Tant que ce n'est pas fait, les liens publiés fonctionnent toujours lorsqu'ils sont ouverts directement — ils ne peuvent simplement pas être intégrés par un autre site.

Intégrer dans Confluence¶

Publiez le diagramme et copiez le code d'intégration depuis la boîte de dialogue de partage.
Demandez à un administrateur d'ajouter l'URL de base de votre Confluence à TURBO_EA_EMBED_ALLOWED_ORIGINS.
Dans Confluence, insérez une macro HTML (ou Iframe / HTML include, selon ce que votre instance autorise) et collez le code d'intégration.

Si votre Confluence n'autorise pas les macros HTML, collez plutôt le lien simple : il ouvre la même vue dans un nouvel onglet.
